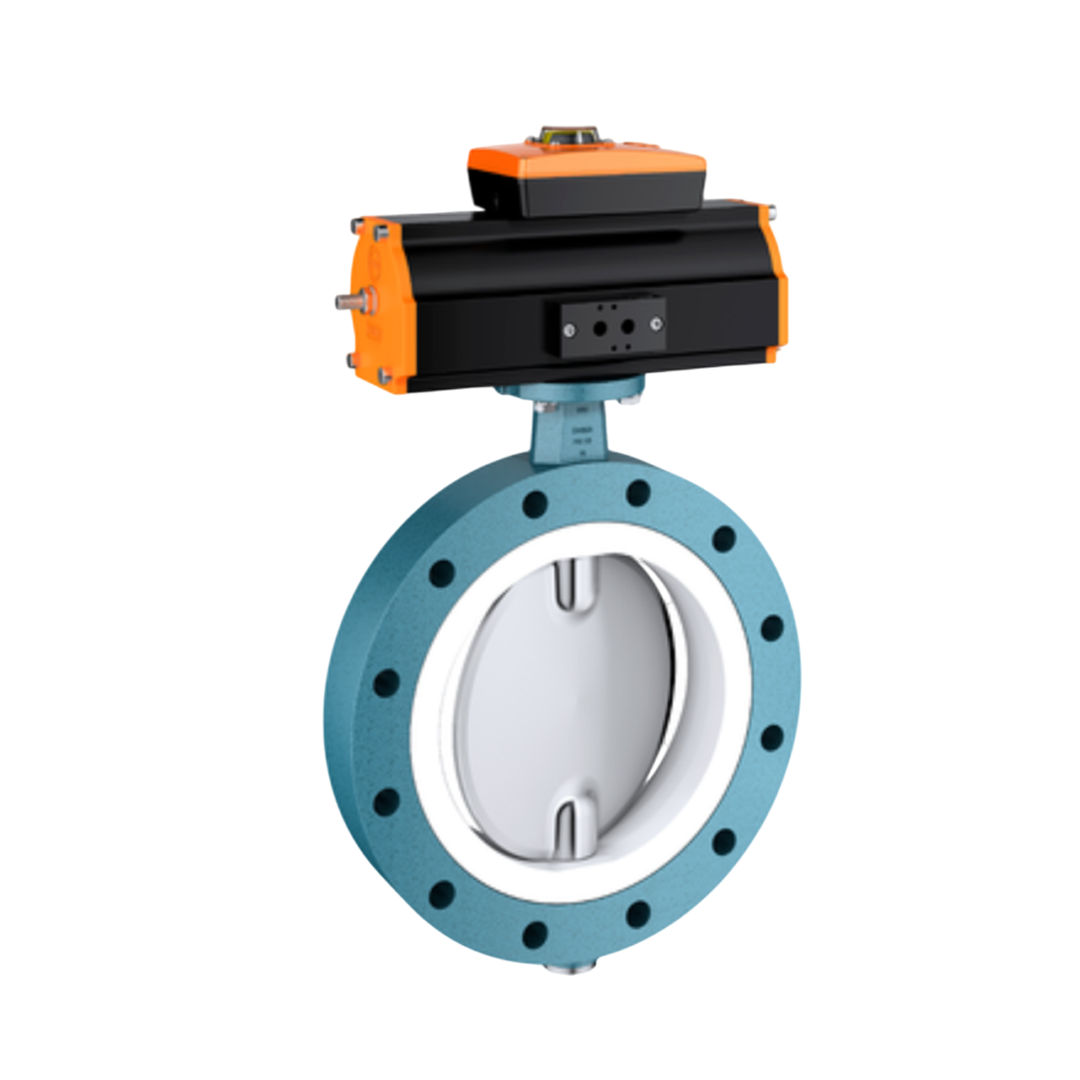

EBRO Butterfly Valve Full Flanged Z014-WN EN AC 43000 Aluminiumalloy 80 DN 3 นิ้ว 10 บาร์

Name: EBRO Butterfly Valve Full Flanged Z014-WN EN AC 43000 Aluminiumalloy 80 DN 3 นิ้ว 10 บาร์
Brand: EBRO
SKU: Z014-WN EN AC 43000 Aluminiumalloy 80 DN 3 นิ้ว 10 บาร์
Price: 33185.03 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

EBRO

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

33,185.03 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด EBRO Butterfly Valve Full Flanged Z014-WN EN AC 43000 Aluminiumalloy 80 DN 3 นิ้ว 10 บาร์

EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก

เปรียบเทียบราคา Butterfly Valve ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติหลัก

ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 20 ถึง DN 600
มาตรฐานหน้าแปลน (Flange Accommodation): EN 1092 PN 10 (สามารถเจาะรูพิเศษตามคำขอ)
ลักษณะพื้นผิวหน้าแปลน (Flange Surface Design): EN 1092 Form A/B, ASME RF, FF
หน้าแปลนด้านบน (Top Flange): EN ISO 5211
แรงดันใช้งานสูงสุด (Operating Pressure): สูงสุด 10 บาร์
ช่วงอุณหภูมิที่รองรับ (Temperature Range): -10°C ถึง +200°C (ขึ้นอยู่กับแรงดัน ของไหล และวัสดุที่ใช้)
การทดสอบการรั่วซึม (Tightness Check): EN 12266 (Leakage rate A), ISO 5208 (Category 3)
มาตรฐานการออกแบบ (Design Standard): EN 593

การติดตั้ง

ตำแหน่งการติดตั้ง: สามารถติดตั้งได้ในทุกตำแหน่ง (แนวตั้งหรือแนวนอน)
การติดตั้งแบบหน้าแปลนเดียว (Single Flange Mounting): สามารถติดตั้งได้โดยไม่ต้องมีหน้าแปลนอีกด้านหนึ่ง
การบำรุงรักษา: ไม่ต้องการการบำรุงรักษา (Maintenance-free)
การถอดประกอบ: สามารถถอดประกอบได้ และวัสดุสามารถรีไซเคิลได้ตามประเภทของวัสดุ

การใช้งานทั่วไป

เหมาะสำหรับการใช้งานในอุตสาหกรรมอาหารและเครื่องดื่ม
เหมาะสำหรับการใช้งานในอุตสาหกรรมเทคโนโลยีการจัดการวัสดุด้วยลม
เหมาะสำหรับการใช้งานในอุตสาหกรรมยา
เหมาะสำหรับการใช้งานในอุตสาหกรรมวัสดุก่อสร้าง

ข้อมูลเฉพาะ

ข้อมูลจำเพาะ

Pt.	Description	Material	Material-No.	ASTM
1	Body	Aluminium alloy	EN AC 43000	3.2381
2	Seat	NBR (Nitrile butadiene rubber)	-	-
		EPDM (Ethylene propylene diene monomer rubber)	-	-
		FKM (Fluorocarbon rubber)	-	-
		FMO (Silicone rubber)	-	-
		SBR (Styrene butadiene rubber)	-	-
Bearing bush	Bearing bush	Brass	MS 58	2.0401
4	Seal DIN 7603	Copper	Cu	-
5	Plug screw DIN 908
	Stainless Steel	G-X5CrNiMo19-11-2	1.4408	CF8M
6	Disc
	Stainless Steel	X2CrNiMo17-12-2	1.4404	316 L
	Stainless Steel	G-X5CrNiMo19-11-2	1.4408	CF8M
7	Shaft
	Stainless Steel	X14CrMoS17	1.4104	430 F
	Stainless Steel	X5/(X2)CrNiMo17-12-2	1.4401/1.4404	316
8	O-ring	NBR (Nitrile butadiene rubber)	-	-
9	Threaded pin	Steel	45 H galvanized	-

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

Nominal Diameter	DN 20 - DN 600	ขนาดเส้นผ่านศูนย์กลางที่กำหนด: DN 20 ถึง DN 600
Face-to-face	EBRO works standard	ระยะห่างหน้าแปลน: มาตรฐานของโรงงาน EBRO
Flange Accommodation	EN 1092 PN 10 Special drilled holes upon request	รองรับหน้าแปลน: EN 1092 PN 10 รูพิเศษสามารถเจาะตามคำขอได้
Flange Surface Design	EN 1092 Form A/B ASME RF, FF	รูปแบบพื้นผิวแปลน: EN 1092 แบบ A/B ASME แบบ RF, FF
Top Flange	EN ISO 5211	หน้าแปลนด้านบน: ตามมาตรฐาน EN ISO 5211
Marking	EN 19	การทำเครื่องหมาย: EN 19
Tightness Check	EN 12266 (Leakage rate A) ISO 5208, Category 3	การทดสอบความแน่น: EN 12266 (ระดับการรั่ว A) ISO 5208 หมวดหมู่ 3
Design Standard	EN 593	มาตรฐานการออกแบบ: EN 593
Temperature Range	-10°C to +200°C (depending on pressure, medium and material)	ช่วงอุณหภูมิ: -10°C ถึง +200°C (ขึ้นอยู่กับความดัน, ตัวกลาง, และวัสดุ)
Operating Pressure	max. 10 bar	ความดันใช้งานสูงสุด: 10 บาร์
