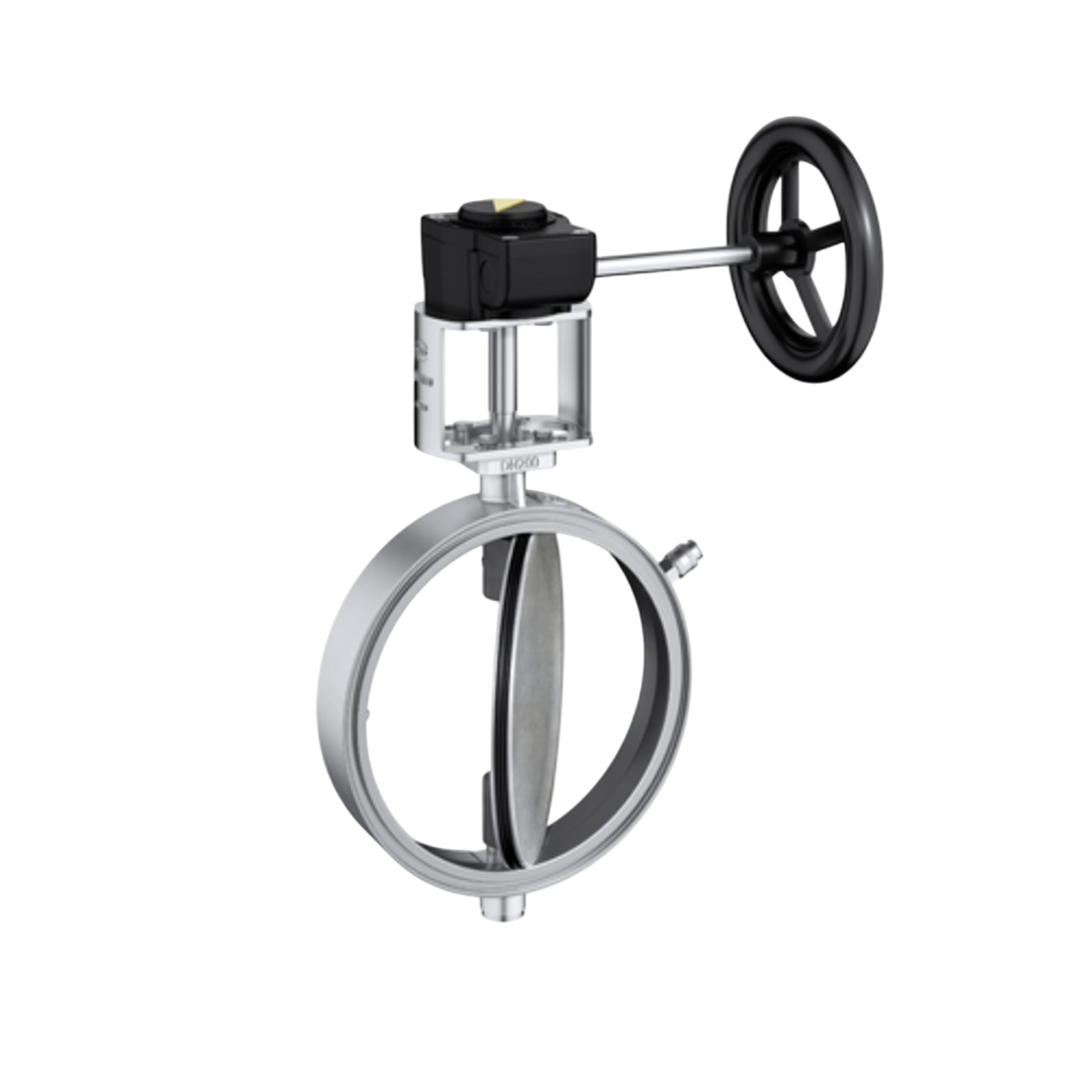

EBRO Butterfly Valve Double Seat Q011 G-X5CrNiMo 19-11-2 Stainless Steel 300 DN 12 นิ้ว 1 บาร์
EBRO Butterfly Valve Double Seat Q011 G-X5CrNiMo 19-11-2 Stainless Steel 300 DN 12 นิ้ว 1 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
82,865.77 ฿
ราคาปกติ
ราคาโปรโมชัน
82,865.77 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด EBRO Butterfly Valve Double Seat Q011 G-X5CrNiMo 19-11-2 Stainless Steel 300 DN 12 นิ้ว 1 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 80 ถึง DN 400
- ระยะหน้าประกบ (Face-to-Face): มาตรฐานของ EBRO
- การเชื่อมต่อหน้าแปลน: EN 12220, EN 24154
- หน้าแปลนด้านบน (Top Flange): EN ISO 5211
- การตรวจสอบการรั่วซึม: EN 12266 (Leakage Rate A)
- ช่วงอุณหภูมิการทำงาน: 0°C ถึง +50°C
- แรงดันใช้งานสูงสุด: 1 บาร์
- วัสดุซีล: QUAD-RING® Seals ที่มีคุณสมบัติป้องกันการบิดตัวและให้การซีลที่แน่นหนา
การติดตั้ง
- การติดตั้ง: สามารถติดตั้งในตำแหน่งใดก็ได้ตามต้องการ โดยควรดำเนินการโดยผู้เชี่ยวชาญที่มีความรู้และประสบการณ์ในการติดตั้งวาล์วในระบบท่อ
- การบำรุงรักษา: ออกแบบมาให้สามารถถอดประกอบได้ง่าย เพื่อการรีไซเคิลวัสดุเฉพาะ และการบำรุงรักษาที่สะดวก
- การใช้งาน: เหมาะสำหรับการควบคุมการไหลของของเหลวหรือก๊าซในระบบที่ต้องการความสะอาดสูง เช่น ห้องคลีนรูม อุตสาหกรรมยา และห้องปฏิบัติการ
การใช้งานทั่วไป
- วาล์วรุ่น Q 011 เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ เช่น:
- อุตสาหกรรมยา
- เทคโนโลยีห้องคลีนรูม
- ห้องปฏิบัติการวิจัย
- ระบบ HVAC ที่ต้องการการซีลที่แน่นหนา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| ตำแหน่ง | คำอธิบายส่วนประกอบ | วัสดุ | หมายเลขวัสดุ | |
| 1 | Body | Stainless Steel | G-X5CrNiMo 19-11-2, 1.4408 | |
| 2 | Disc | Stainless Steel | G-X5CrNiMo 19-11-2, 1.4408 | |
| Shaft | Shaft | Edelstahl (Stainless Steel) | X8CrNiS 18-9, 1.4305 | |
| Shaft | Shaft | Stainless Steel | X8CrNiS 18-9, 1.4305 | |
| Feather key | Feather key | Stainless Steel | X5CrNi 18-8, 1.4301 | |
| DU-bush | DU-bush | Steel/PTFE | SL/Polytetrafluorethylene | |
| Disc | Disc | Stainless Steel | A2 | |
| 8 | Sealing Set | PTFE | Polytetrafluorethylene | |
| 9 | Gland flange screw | Stainless Steel | X5CrNi 18-8, 1.4301 | |
| 10 | Bearing ring | Stainless Steel | X8CrNiS 18-9, 1.4305 | |
| 11 | Plug Screw | Stainless Steel | A2-70 | |
| 12 | O-Ring | EPDM | Ethylene propylene diene monomer rubber | |
| 13 | Seal | EPDM | Ethylene propylene diene monomer rubber | |
| 14 | Set screw | Stainless Steel | A2-70 | |
| 15 | Set screw | Stainless Steel | A2-70 | |
| 16 | Round cord ring | EPDM | Ethylene propylene diene monomer rubber | |
| 17 | Snap closing coupling | Brass, nickel plated | - | |
| 18 | Seal | Polyamide | - | |
| 19 | Bracket | Steel, zinc coated | - | |
| 20 | Hex.-socket screw | Stainless Steel | A2-70 | |
| - | Other materials upon request | - | - |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter) | DN 80 - DN 400 |
| ระยะห่างหน้าแปลน (Face-to-Face) | มาตรฐานของ EBRO |
| มาตรฐานหน้าแปลน (Flange Accommodation) | EN 12220, EN 24154 |
| หน้าแปลนบน (Top Flange) | EN ISO 5211 |
| การทำเครื่องหมาย (Marking) | EN 19 |
| การตรวจสอบความแน่นหนา (Tightness Check) | EN 12266 (Leakage rate A) |
| ช่วงอุณหภูมิที่ใช้งานได้ (Temperature Range) | 0°C ถึง +50°C |
| แรงดันใช้งานสูงสุด (Operating Pressure) | สูงสุด 1 บาร์ |
ขนาดตัวสินค้า
| DN [mm] | 300 |
| Size [in] | 12 |
| A | 208 |
| B | 192 |
| C | 400 |
| D | 330 |
| d | 9 |
| E | 47 |
| F | 70 |
| G | 17 |
| H1 | 21 |
| Z | 298 |
| Weight [kg] | 15,0 |
