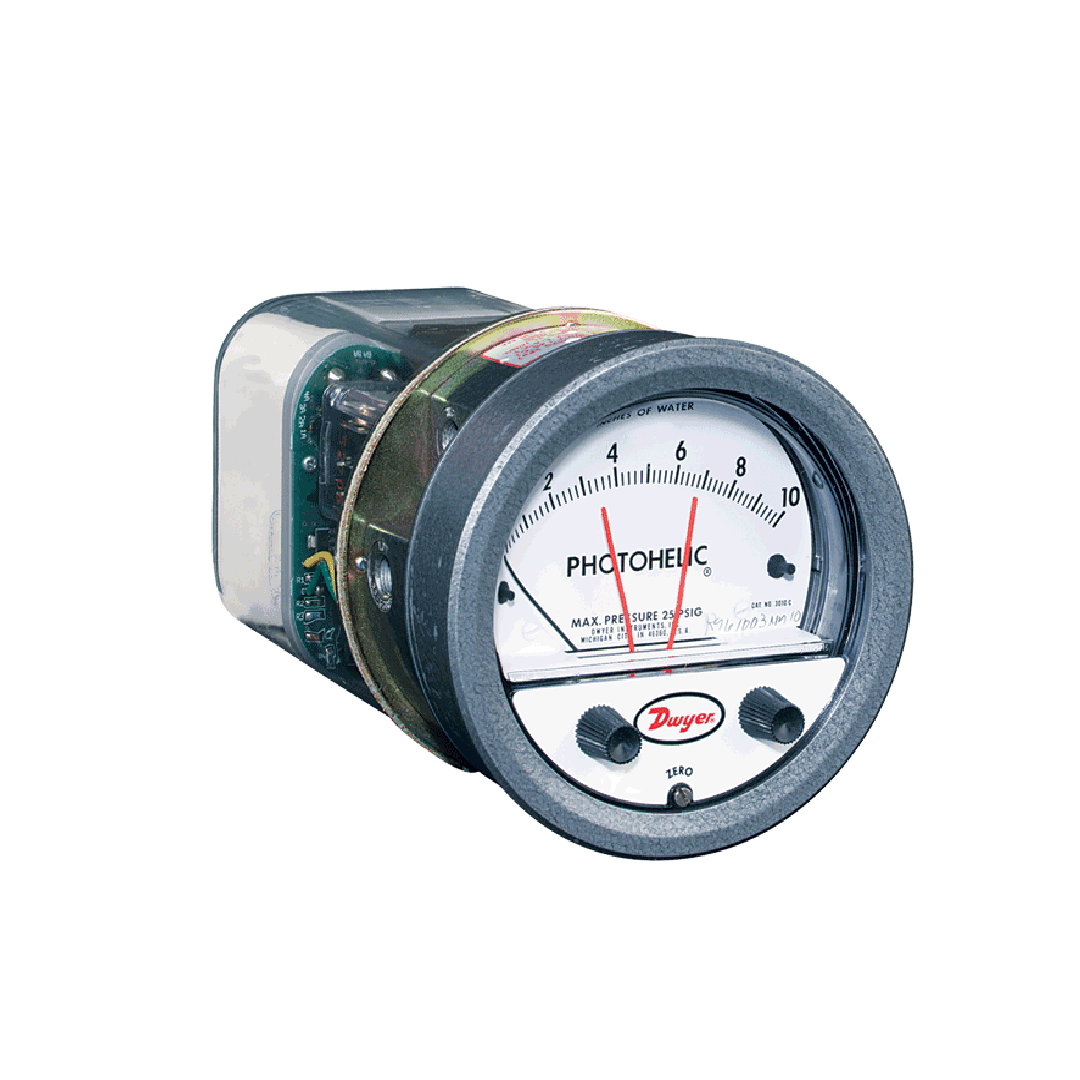

Dwyer Series A3000 Photohelic Pressure Switch/Gage A3005

Name: Dwyer Series A3000 Photohelic Pressure Switch/Gage A3005
Brand: DWYER
SKU: A3005
Price: 43494.00 THB
Availability: InStock

DWYER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

43,494.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Dwyer Series A3000 Photohelic Pressure Switch/Gage A3005

Dwyer Series A3000 Photohelic Pressure Switch/Gage A3005 สวิตช์/เกจวัดแรงดันโฟโตเฮลิก® ซีรีส์ A3000ทำหน้าที่เป็นสวิตช์วัดแรงดันที่ใช้งานได้หลากหลายและทำซ้ำได้สูง ร่วมกับเกจวัดแรงดันที่แม่นยำซึ่งใช้การออกแบบเกจวัด Magnehelic® ที่พิสูจน์แล้ว สวิตช์/เกจวัดแรงดันโฟโตเฮลิก® วัดและควบคุมแรงดันบวก แรงดันลบ หรือแรงดันต่างของอากาศและก๊าซที่เข้ากันได้ รุ่นมาตรฐานมีระดับแรงดันที่ 25 psig (1.7 บาร์) พร้อมตัวเลือกแรงดันที่ 35 (2.4) หรือ 80 (5.5 บาร์) psig มีรีเลย์ DPDT ที่ควบคุมด้วยโฟโตทรานซิสเตอร์สองตัวสำหรับการควบคุมขีดจำกัดต่ำ/สูง ตัวบ่งชี้ค่าเซ็ตพอยต์ที่ปรับง่ายควบคุมด้วยปุ่มหมุนที่อยู่บนหน้าเกจวัด แถบตายของเซ็ตพอยต์แต่ละตัวมีความกว้างหนึ่งตัวชี้ ซึ่งน้อยกว่า 1% ของสเกลเต็ม สามารถล็อกจุดเซ็ตพอยต์เพื่อให้แถบตายแปรผันได้ เหมาะสำหรับการควบคุมพัดลม แดมเปอร์ ฯลฯ การอ่านค่าเกจวัดจะต่อเนื่องและไม่ได้รับผลกระทบจากการทำงานของสวิตช์ แม้ในขณะที่ไฟฟ้าดับ เลือกจากช่วงแรงดันเต็มสเกลตั้งแต่ 0-0.25 นิ้ว (0-6 มม.) ไปจนถึง 30 psi (21 บาร์)

เปรียบเทียบราคา pressure switch ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติหลัก Pressure Switch/Gage Series A3000 Photohelic

ถอดกรอบและฝาครอบด้านหน้า (พร้อมปุ่มปรับค่าและสกรูปรับค่าศูนย์) ออกเพื่อเปิดเผยกลไกการตั้งค่าสวิตช์/เกจ Photohelic® ฝาครอบเป็นพลาสติกโพลีคาร์บอเนตใส
ตัวชี้เกจและชัตเตอร์แสงติดตั้งอยู่บนเกลียวและน้ำหนักถ่วงดุล ชัตเตอร์จะผ่านช่องในสวิตช์จำกัดแสงเพื่อให้โฟโตทรานซิสเตอร์สัมผัสกับแหล่งกำเนิดแสงอินฟราเรดในตัวหรือปิดบังแสง ขึ้นอยู่กับแรงกดที่ใช้
แผ่นกันแสงช่วยปกป้องโฟโตทรานซิสเตอร์จากแหล่งกำเนิดแสงภายนอกได้อย่างมีประสิทธิภาพ แต่ยังคงให้ตัวชี้เคลื่อนที่ได้อย่างอิสระ นอกจากนี้ยังทำให้ภายในดูสะอาด "เรียบร้อย" อีกด้วย
สวิตช์จำกัดแสงใช้เพื่อความน่าเชื่อถือและอายุการใช้งานที่ยาวนาน ติดตั้งโดยตรงกับตัวชี้ที่ตั้งไว้ โดยจัดตำแหน่งแต่ละตำแหน่งเพื่อให้มั่นใจว่าการสลับมีความแม่นยำ
เพลาขับแบบกึ่งยืดหยุ่นเชื่อมต่อกับปุ่มตั้งค่าจุด
สกรูปรับค่าศูนย์เชื่อมต่อกับสกรูที่ฝาครอบเพื่อปรับการอ่านค่าแรงดันศูนย์
กล่องพลาสติกช่วยปกป้องส่วนประกอบอิเล็กทรอนิกส์และการเชื่อมต่อทางไฟฟ้า
แผง การเชื่อมต่อหรือขั้วต่อโพลีคาร์บอเนตมีคุณสมบัติดับไฟได้เอง
แผงวงจรพิมพ์อีพอกซีกระจกเพื่อความทนทานและถาวร
รีเลย์โหลดเป็น DPDT พร้อมฟีเจอร์การล็อคเพื่อความหลากหลายในการใช้งานสูงสุด
อุปกรณ์อิเล็กทรอนิกส์ได้รับการออกแบบให้ทำงานด้วยกระแสไฟฟ้า 50/60 เฮิรตซ์ 120 โวลต์ โดยมีแรงดันไฟฟ้าเกินหรือต่ำเกิน 10% มีหน่วยพิเศษสำหรับแรงดันไฟฟ้าอื่นๆ ให้เลือก
ตัวชี้ชุดสวิตช์จะแสดงการตั้งค่าสวิตช์ตลอดเวลา
คลัตช์แรงเสียดทานแบบสปริงช่วยป้องกันไม่ให้ผู้ปฏิบัติงานเสียหายจากกลไกการตั้งค่า
เครื่องมือ 3-in-1ช่วยลดการใช้เครื่องมือหลายชิ้นด้วยผลิตภัณฑ์เดียว ประหยัดสต๊อกสินค้า เวลาในการติดตั้ง และเงิน
การออกแบบที่ได้รับสิทธิบัตรและแถบตายเต็มสเกล 1% ช่วยให้ตอบสนองต่อการเปลี่ยนแปลงแรงดันได้อย่างรวดเร็ว ซึ่งหมายความว่าไม่มีการล่าช้าในการสลับและการทำงานที่ปราศจากการสั่นสะเทือน
มีให้เลือกหลากหลายรุ่นที่สามารถรองรับการวัดแรงดันได้ตั้งแต่ต่ำไปจนถึงสูงมาก

ประโยชน์ Pressure Switch/Gage Series A3000 Photohelic

ประหยัดต้นทุน:ลดความต้องการเครื่องมือหลายชิ้น ประหยัดสินค้าคงคลังและต้นทุนการติดตั้ง
การควบคุมที่มีประสิทธิภาพ:เวลาตอบสนองที่รวดเร็วและแบนด์วิดท์ที่น้อยที่สุดช่วยให้ควบคุมได้อย่างแม่นยำ
ประสิทธิภาพที่เชื่อถือได้:เทคโนโลยีที่ได้รับการพิสูจน์แล้วและโครงสร้างที่ทนทานเพื่อการทำงานที่ยาวนาน
ใช้งานง่าย:ปรับแต่งได้ง่ายและจอแสดงผลที่ชัดเจนเพื่อการใช้งานที่สะดวก

การใช้งาน Pressure Switch/Gage Series A3000 Photohelic

ระบบ HVAC:ตรวจสอบและควบคุมความดันในระบบปรับอากาศและระบบระบายอากาศ
ห้องสะอาด:รักษาความแตกต่างของความดันที่แม่นยำเพื่อให้แน่ใจว่าสภาพแวดล้อมสะอาด
ระบบระบายควัน:ช่วยให้ระบบระบายควันทำงานได้อย่างถูกต้องเพื่อขจัดควันอันเป็นอันตราย
โดยพื้นฐานแล้ว สวิตช์/เกจวัดแรงดัน Photohelic® ซีรีส์ A3000 นำเสนอโซลูชันที่เชื่อถือได้ อเนกประสงค์ และคุ้มต้นทุนสำหรับการวัดและควบคุมแรงดันต่างๆ

ข้อมูลเฉพาะ

ข้อมูลจำเพาะของเกจ

บริการ	อากาศและก๊าซที่เข้ากันได้ที่ไม่ติดไฟ
วัสดุที่เปียก	ปรึกษาโรงงาน
ความแม่นยำ	±2% ของ FS ที่ 70°F (21.1°C) ±3% ในรุ่น -0 และ ±4% ในรุ่น -00
ขีดจำกัดแรงดัน	-20" Hg. ถึง 25 psig (-0.677 ถึง 1.72 บาร์) ตัวเลือก MP; 35 psig (2.41 บาร์) ตัวเลือก HP; 80 psig (5.52 บาร์)
ขีดจำกัดอุณหภูมิ	20 ถึง 120°F (-6.67 ถึง 48.9°C) -20 ถึง 120°F (-28 ถึง 48.9°C) โดยมีตัวเลือกอุณหภูมิต่ำ
การเชื่อมต่อกระบวนการ	1/8" NPT ตัวเมีย
ขนาด	หน้าปัดขนาด 4 นิ้ว (101.6 มม.), เส้นผ่านศูนย์กลางภายนอก 5 นิ้ว (127 มม.) x 8-1/4 นิ้ว (209.55 มม.)
น้ำหนัก	4 ปอนด์ (1.81 กก.)

ข้อมูลจำเพาะของสวิตช์

ประเภทสวิตช์	แต่ละเซ็ตพอยต์มีรีเลย์ฟอร์ม C 2 ตัว (DPDT)
ความสามารถในการทำซ้ำ	±1% ของ FS
ระดับแรงดันไฟฟ้า	10 แอมป์ @ 28 VDC, 10 แอมป์ @ 120, 240 VAC
การเชื่อมต่อไฟฟ้า	ขั้วต่อสกรู ใช้ตัวนำทองแดง 167°F (75°C) เท่านั้น
ความต้องการพลังงาน	120 VAC, 50/60 Hz; แหล่งจ่ายไฟ 240 VAC และ 24 VAC เป็นทางเลือก
ทิศทางการติดตั้ง	ไดอะแฟรมอยู่ในตำแหน่งแนวตั้ง โปรดสอบถามโรงงานเกี่ยวกับตำแหน่งอื่นๆ
การปรับค่าจุดตั้งค่า	ปุ่มปรับบนหน้าปัด
การอนุมัติของหน่วยงาน	CE, CSA, UL
