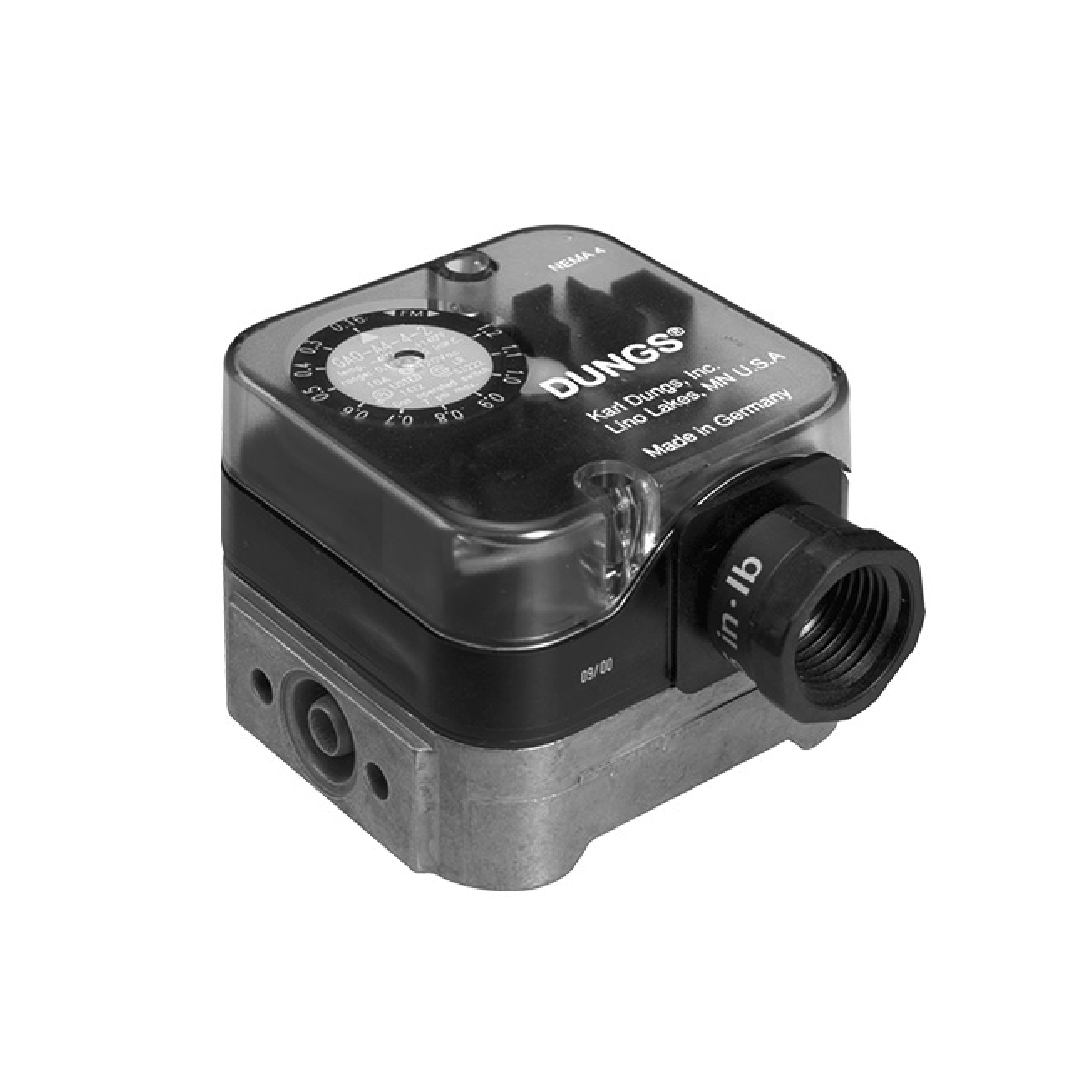

DUNGS Pressure Switch LGW 3 A4

DUNGS Pressure Switch LGW 3 A4 สวิตช์ควบคุมแรงดันอากาศและก๊าซไม่กัดกร่อนที่มีความละเอียดอ่อนสูง ออกแบบโดยผู้เชี่ยวชาญระดับโลกด้านอุปกรณ์นิรภัยระบบความร้อน เหมาะสำหรับการตรวจวัดแรงดันย่านต่ำและแรงดันผลต่างในห้องเผาไหม้หรือท่อลมระบายอากาศ กลไกไดอะแฟรมภายในมีความไวต่อการเปลี่ยนแปลงแรงดันอย่างมาก ทำให้ส่งสัญญาณตัดต่อวงจรได้อย่างฉับไวเมื่อพัดลมหยุดทำงานหรือท่อลมเกิดการอุดตัน ช่วยรักษามาตรฐานความปลอดภัยในระบบระบายอากาศและระบบเตาอบอุตสาหกรรมได้อย่างครบถ้วน

คุณสมบัติ

• สวิตช์แรงดันต่างความไวสูงพิเศษสำหรับตรวจวัดแรงดันลมและก๊าซไอเสียในช่วงสูงสุด 3 mbar
• เหมาะสำหรับงานตรวจสอบแรงดันลบในปล่องระบายอากาศและงานตรวจเช็กการอุดตันของฟิลเตอร์
• ฐานตัวเรือนแบบ A4 แข็งแรงทนทานพร้อมพอร์ตเชื่อมต่อท่อวัดแรงดันที่ได้มาตรฐาน
• กลไกสปริงวัดค่าผ่านการสอบเทียบจากโรงงานเพื่อให้ตอบสนองต่อแรงดันระดับมิลลิบาร์ได้แม่นยำ
• ฝาครอบใสป้องกันการปรับเปลี่ยนค่าโดยไม่ได้ตั้งใจพร้อมซีลยางกันฝุ่นรอบขอบตัวเรือน

ข้อมูลจำเพาะ

• สวิตช์วัดแรงดันต่างย่านละเอียดพิเศษ โครงสร้างฐานอะลูมิเนียมรุ่น A4
• ช่วงการตั้งค่าแรงดันเริ่มต้นที่ 0.4 ถึง 3.0 มิลลิบาร์ ค่าความคลาดเคลื่อนต่ำ
• ช่องรับแรงดันบวกเป็นเกลียว G 1/4 และช่องรับแรงดันลบเป็นเกลียว G 1/8
• ทนอุณหภูมิในการเก็บรักษาอุปกรณ์ได้กว้างตั้งแต่ -30 ถึง +80 องศาเซลเซียส
• ออกแบบมาเพื่องานควบคุมแรงดันในระบบปรับอากาศ ระบบระบายอากาศ และตู้ควบคุมแรงดันบวก

Type	Version [AG-M-V9]	Order No. 1 piece	Order No. 60 pieces	Setting range			Switching difference [mbar]
				[mbar]	min.	/ max.
LGW...A2 Differential pressure switch	LGW 3 A2	272337	107409	0,4 - 3	± 0,1	± 15 %	≤ 0,3
	LGW 10 A2	272336	107417	1 - 10	± 0,2	± 15 %	≤ 0,5
	LGW 50 A2	272341	107425	2,5 - 50	± 0,75	± 15 %	≤ 1
	LGW 150 A2	272356	107433	30 - 150	-	± 15 %	≤ 3
LGW...A2P Differential pressure switch	LGW 3 A2P	272352	120204	0,4 - 3	0,1	± 15 %	≤ 0,3
	LGW 10 A2P	272345	120212	1 - 10	± 0,2	± 15 %	≤ 0,5
	LGW 50 A2P	272346	221207	2,5 - 50	± 0,75	± 15 %	≤ 1
	LGW 150 A2P	272354	120238	30 - 150	-	± 15 %	≤ 3
Typ	Version [AU-M-V9]	Order No. 1 piece	Order No. 60 pieces	Setting range			Switching difference [Pa]
				[Pa]	min.	/ max.
LGW...A2-7 Differential pressure switch	LGW 1,5 A2-7	257434	-	20 - 150	± 8	± 15 %	≤ 18
	LGW 3 A2-7	257435	-	20 - 300	± 8	± 15 %	≤ 20
	LGW 6 A2-7	257436	-	30 - 600	± 10	± 15 %	≤ 30
	LGW 10 A2-7	257437	-	0,1 - 1 kPa	-	± 15 %	≤ 40

ข้อมูลทางเทคนิค

• สวิตช์ตรวจวัดแรงดันลมและสุญญากาศย่านต่ำ ช่วงการปรับตั้งค่า 0.4 ถึง 3 mbar
• โครงสร้างรุ่น A4 ใช้ฐานอะลูมิเนียมหล่อพร้อมเกลียวใน Rp 1/4 สำหรับงานเดินท่อโลหะที่ต้องการความแข็งแรงสูง
• รองรับการตรวจสอบทั้งแรงดันบวก แรงดันลบ และแรงดันดิฟเฟอเรนเชียลในระบบปรับอากาศและเตาอุตสาหกรรม
• ทนอุณหภูมิแวดล้อมในการทำงานได้ตั้งแต่ -15°C ถึง +70°C และอุณหภูมิตัวกลางได้สูงสุด +70°C
• สวิตช์ตัดต่อวงจรแบบ Single-pole Double-throw (SPDT) ตอบสนองไวต่อการเปลี่ยนแปลงของอัตราการไหลลม

เอกสารข้อมูล

DUNGS Pressure Switch LGW 3 A4 Data Sheet
