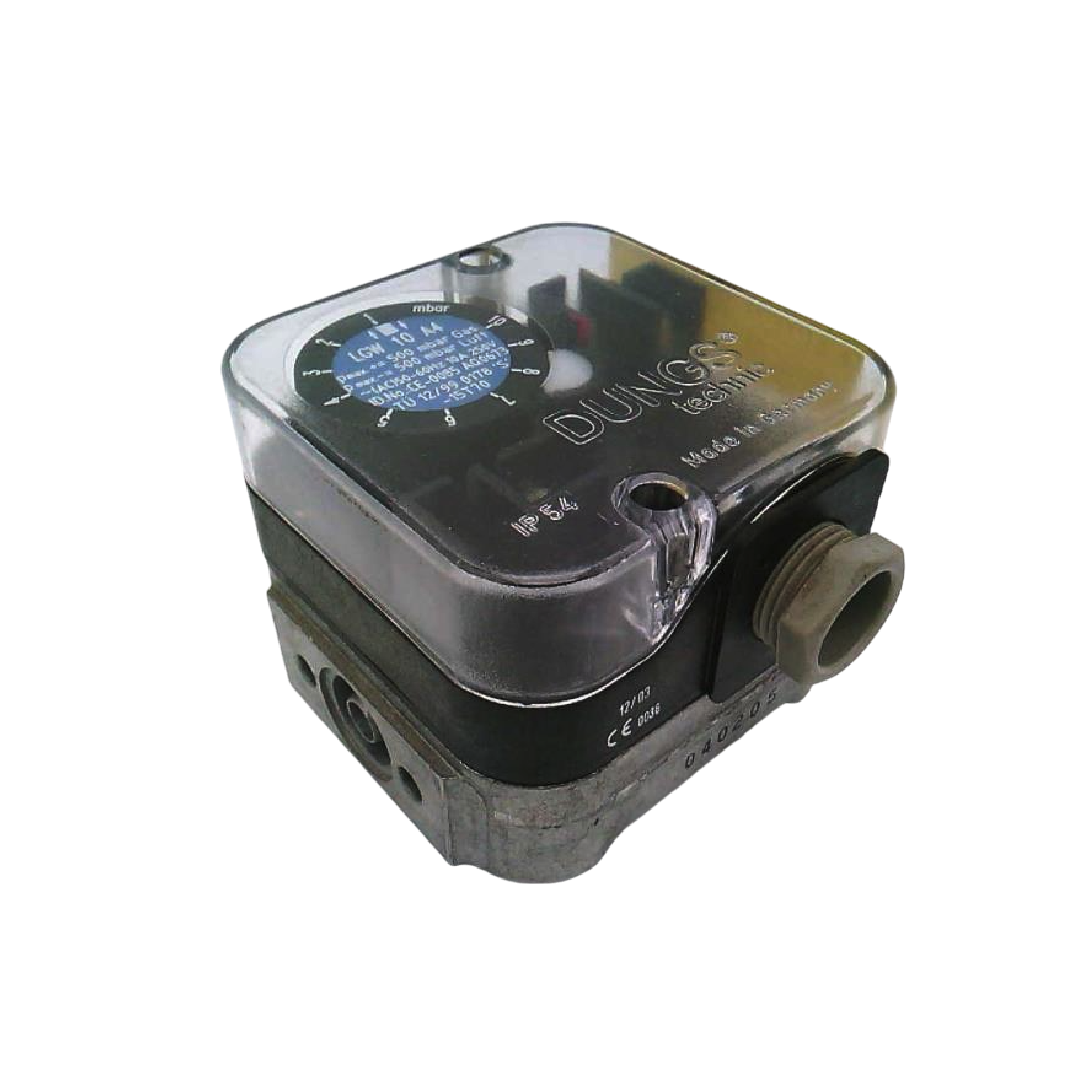

DUNGS Pressure Switch LGW-10-A4

DUNGS Pressure Switch LGW-10-A4 สวิตช์ควบคุมแรงดันอากาศและแรงดันผลต่างที่ออกแบบมาเพื่อรองรับงานตรวจสอบการไหลของลมในระบบหัวเผาและระบบระบายอากาศอุตสาหกรรม แบรนด์ได้ผสานความไวในการตรวจวัดแรงดันต่ำเข้ากับโครงสร้างฐานที่แข็งแรงและติดตั้งเข้ากับหน้าแปลนหรือท่อก๊าซได้โดยตรง ช่วยตรวจจับสภาวะความผิดปกติของพัดลมหรือการอุดตันในระบบท่อลมได้อย่างรวดเร็วและแม่นยำ มาพร้อมสเกลตั้งค่าที่ปรับจูนได้ละเอียดและฝาครอบป้องกันฝุ่นละออง ช่วยให้ระบบควบคุมการเผาไหม้และการระบายอากาศทำงานได้อย่างปลอดภัยสูงสุด

คุณสมบัติ

• สวิตช์ควบคุมแรงดันต่างสำหรับอากาศและก๊าซไม่ไวไฟ รองรับการปรับตั้งสูงสุด 10 mbar
• รุ่นฐาน A4 ออกแบบมาพร้อมเกลียวเชื่อมต่อที่แข็งแรงสำหรับการติดตั้งเข้ากับท่อวัดแรงดัน
• ใช้ตรวจสอบการไหลของอากาศในท่อดักท์และตรวจจับการอุดตันของระบบกรองอากาศอุตสาหกรรม
• กลไกสวิตช์มีความแม่นยำสูงในการสลับหน้าสัมผัสเมื่อค่าความดันต่างเปลี่ยนแปลงถึงจุดที่กำหนด
• โครงสร้างกะทัดรัดทนทานต่อสภาพแวดล้อมในห้องเครื่องและหน้างานเตาเผาอุตสาหกรรม

ข้อมูลจำเพาะ

• สวิตช์วัดแรงดันต่างและแรงดันเกิน โมเดล LGW 10 A4 โครงสร้างฐานอะลูมิเนียม
• ปรับตั้งค่าจุดสวิตชิ่งได้ตั้งแต่ 1.0 ถึง 10.0 มิลลิบาร์
• เมื่อใช้เป็นสวิตช์แรงดันเกิน (Over-pressure) ให้ต่อที่พอร์ต G 1/4 และเปิดพอร์ต G 1/8 ทิ้งไว้
• เมื่อใช้เป็นสวิตช์สุญญากาศ (Vacuum) ให้ต่อที่พอร์ต G 1/8 และเปิดพอร์ต G 1/4 รับอากาศภายนอก
• มาตรฐานการป้องกัน IP54 แข็งแรงทนทาน เหมาะกับงานอุตสาหกรรมหนัก

Type	Version [AG-M-V9]	Order No. 1 piece	Order No. 60 pieces	Setting range			Switching difference [mbar]
				[mbar]	min.	/ max.
LGW...A2 Differential pressure switch	LGW 3 A2	272337	107409	0,4 - 3	± 0,1	± 15 %	≤ 0,3
	LGW 10 A2	272336	107417	1 - 10	± 0,2	± 15 %	≤ 0,5
	LGW 50 A2	272341	107425	2,5 - 50	± 0,75	± 15 %	≤ 1
	LGW 150 A2	272356	107433	30 - 150	-	± 15 %	≤ 3
LGW...A2P Differential pressure switch	LGW 3 A2P	272352	120204	0,4 - 3	0,1	± 15 %	≤ 0,3
	LGW 10 A2P	272345	120212	1 - 10	± 0,2	± 15 %	≤ 0,5
	LGW 50 A2P	272346	221207	2,5 - 50	± 0,75	± 15 %	≤ 1
	LGW 150 A2P	272354	120238	30 - 150	-	± 15 %	≤ 3
Typ	Version [AU-M-V9]	Order No. 1 piece	Order No. 60 pieces	Setting range			Switching difference [Pa]
				[Pa]	min.	/ max.
LGW...A2-7 Differential pressure switch	LGW 1,5 A2-7	257434	-	20 - 150	± 8	± 15 %	≤ 18
	LGW 3 A2-7	257435	-	20 - 300	± 8	± 15 %	≤ 20
	LGW 6 A2-7	257436	-	30 - 600	± 10	± 15 %	≤ 30
	LGW 10 A2-7	257437	-	0,1 - 1 kPa	-	± 15 %	≤ 40

ข้อมูลทางเทคนิค

• สวิตช์วัดผลต่างแรงดันลมและสุญญากาศ ปรับตั้งค่าจุดตัดต่อได้ในช่วง 1 ถึง 10 mbar
• โครงสร้างรุ่น A4 มาพร้อมฐานอะลูมิเนียมหล่อขึ้นรูปและเกลียวเชื่อมต่อท่อขนาด Rp 1/4
• รองรับการตรวจสอบแรงดันลมของพัดลมหัวเผาและระบบกรองอากาศด้วยความคลาดเคลื่อนต่ำ
• หน้าสัมผัสไมโครสวิตช์ SPDT รองรับกระแสสูงสุด 6A ที่ 230 VAC โดยไม่ต้องใช้ไฟเลี้ยงวงจรวัด
• ตัวเรือนป้องกันฝุ่นและน้ำระดับ IP54 ทนแรงดันสูงสุดในระบบได้ถึง 500 mbar

เอกสารข้อมูล

DUNGS Pressure Switch LGW-10-A4 Data Sheet
