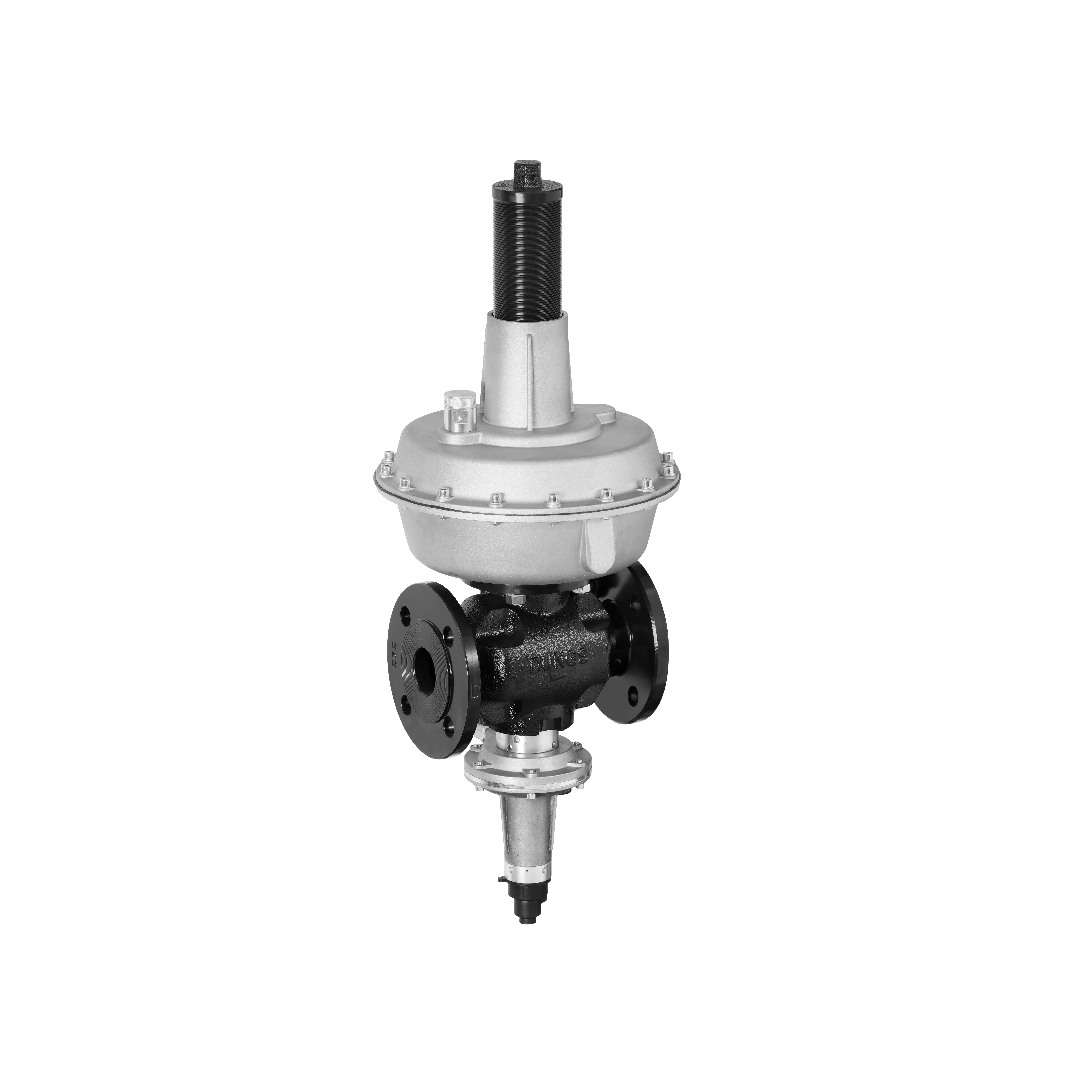

Dungs Medium Pressure Regulator FRM-NOC 10020 MD / SAV MD

Dungs Medium Pressure Regulator FRM-NOC 10020 MD / SAV MD วาล์วควบคุมแรงดันก๊าซระดับกลางที่มาพร้อมระบบตัดก๊าซฉุกเฉิน SAV ในตัวจากแบรนด์ DUNGS สำหรับท่อเกลียวขนาด Rp 2 นิ้ว รองรับแรงดันขาเข้าสูงสุด 10 bar และปรับตั้งแรงดันขาออกย่านกลาง (MD) ได้ในช่วง 80 ถึง 420 mbar ออกแบบมาเพื่อรองรับการเปลี่ยนแปลงอัตราการไหลอย่างรวดเร็วในระบบหัวเผาอุตสาหกรรม พร้อมกลไกตรวจจับแรงดันของชุด SAV MD ที่ทำงานอย่างแม่นยำเพื่อปกป้องอุปกรณ์ปลายทางในระบบ Gas Train ไม่ให้ได้รับความเสียหายจากแรงดันที่ผิดปกติ

คุณสมบัติ

• วาล์วควบคุมแรงดันก๊าซขนาดเกลียว 2 นิ้ว รุ่น MD พร้อมชุด Safety Shut-Off Valve (SAV MD) ติดตั้งในตัว
• ปรับตั้งค่าแรงดันขาออกได้ในช่วง 80 ถึง 420 mbar สำหรับระบบเผาไหม้อุตสาหกรรมที่ต้องการแรงดันระดับกลาง
• รองรับแรงดันก๊าซขาเข้าสูงสุด 1,000 kPa พร้อมระบบตัดก๊าซอัตโนมัติเมื่อเกิดความผิดปกติของแรงดันในระบบท่อ
• ลดเวลาในการติดตั้งและประหยัดพื้นที่หน้างานด้วยการรวมฟังก์ชันควบคุมแรงดันและวาล์วนิรภัยไว้ในจุดเดียว
• บำรุงรักษาง่ายและสามารถเลือกเปลี่ยนขนาด Orifice ภายในให้เหมาะสมกับปริมาณการใช้ก๊าซได้หลายระดับ

ข้อมูลจำเพาะ

• รูปแบบการเข้าท่อ: เกลียวในขนาด 2 นิ้ว รองรับระบบส่งก๊าซอุตสาหกรรม
• แรงดันขาเข้าสูงสุดที่อนุญาตให้ใช้งาน: 10 bar (1,000 kPa)
• ย่านแรงดันขาออกรุ่น MD ปรับค่าได้ระหว่าง 80 ถึง 420 mbar (8 ถึง 42 kPa)
• มีวาล์วนิรภัย SAV MD ผสานอยู่ในตัวเครื่อง ช่วยป้องกันอันตรายจากแรงดันก๊าซที่ผิดปกติได้อย่างมีประสิทธิภาพ
• วัสดุไดอะแฟรมและซีลผลิตจาก NBR ทนทานต่อการกัดกร่อนและทำงานได้ดีในอุณหภูมิ -20 ถึง +60 °C

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 10020 MD / SAV MD	Rp 2	MD	10 %	20 %	80-400 mbar 32-161 "W.C.	10-500 mbar 4-200 "W.C.	60-999 mbar 24-401 "W.C.

ข้อมูลทางเทคนิค

• เรกูเลเตอร์เกลียว Rp 2 นิ้ว ผสานวาล์วนิรภัย SAV MD สำหรับควบคุมแรงดันก๊าซขาออกในช่วง 80 ถึง 400 mbar (หรือ 420 mbar)
• ชุดวาล์วนิรภัย SAV MD ตั้งค่าตัดเมื่อแรงดันเกินได้ตั้งแต่ 180 ถึง 800 mbar และตัดเมื่อแรงดันต่ำกว่าเกณฑ์ที่ 35 ถึง 400 mbar
• รับแรงดันขาเข้าได้สูงสุด 1,000 kPa (10 bar) พร้อมความแม่นยำของชุดตัดนิรภัยที่ระดับ AG 10 และค่า Lock-up ที่ SG 20
• กลไกการทำงานแบบไม่มีแผ่นไดอะแฟรมชดเชยแรงดันต้นทาง ช่วยให้สัญญาณแรงดันขาออกนิ่งและตอบสนองต่อโหลดได้ไว
• พอร์ตระบายก๊าซ (Vent Line) แยกอิสระระหว่างชุดเรกูเลเตอร์ (G 1/2 นิ้ว) และชุดวาล์วนิรภัย SAV (G 1/4 นิ้ว)

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 10020 MD / SAV MD Data Sheet
