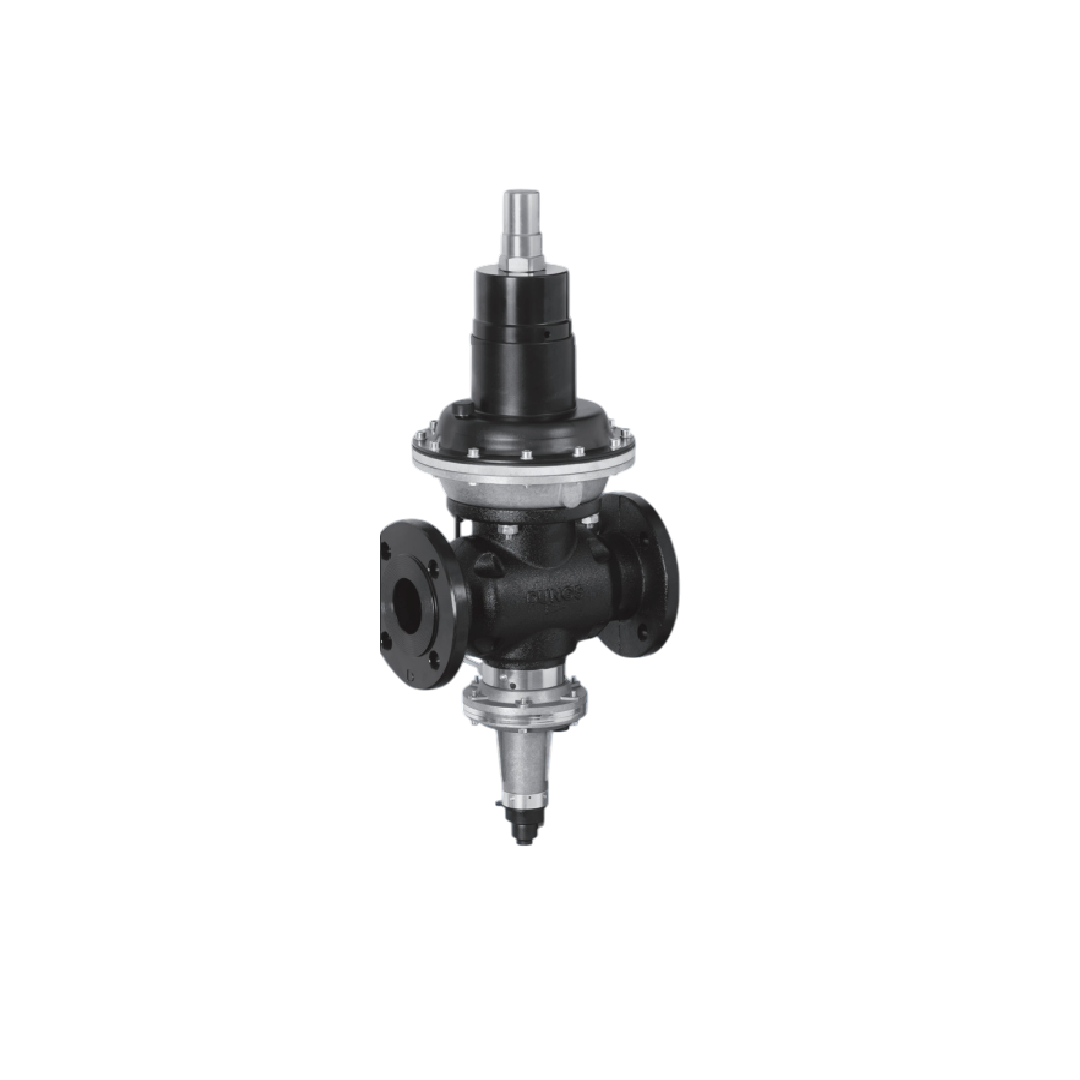

Dungs Medium Pressure Regulator FRM-NOC 10015 UHD

Dungs Medium Pressure Regulator FRM-NOC 10015 UHD เรกูเลเตอร์ก๊าซแรงดันระดับกลางจากแบรนด์ DUNGS รุ่นย่านแรงดันขาออกสูงพิเศษ (UHD) ช่วง 1,000 ถึง 4,000 mbar สำหรับท่อขนาดเกลียว Rp 1 1/2 นิ้ว รองรับแรงดันขาเข้าได้สูงสุด 10 bar ออกแบบมาเพื่อระบบจ่ายก๊าซที่มีแรงดันต้นทางคงที่และต้องการจ่ายก๊าซแรงดันสูงเข้าสู่ระบบหัวเผาอุตสาหกรรมโดยตรง กลไกสปริงตั้งค่ามีความเที่ยงตรงสูงและปรับตั้งหน้างานได้สะดวก พร้อมรองรับการต่อท่อสัญญาณแรงดันทั้งแบบภายใน (Internal Pulse) และตัวเลือกแบบภายนอกเพื่อความยืดหยุ่นทางวิศวกรรม

คุณสมบัติ

• อุปกรณ์ควบคุมแรงดันก๊าซขนาดเกลียว 1 1/2 นิ้ว รุ่น UHD ที่ให้ย่านแรงดันขาออกสูงถึง 1,000 - 4,000 mbar
• รองรับแรงดันก๊าซฝั่งขาเข้าได้สูงสุด 10 bar ตอบโจทย์ระบบท่อเมนย่อยในโรงงานอุตสาหกรรม
• ทำงานด้วยหลักการ Direct-acting Spring-loaded ที่ให้เวลาตอบสนอง (Reaction Time) รวดเร็วเป็นพิเศษ
• วัสดุตัวเรือนและซีลภายในคัดสรรมาเพื่อทนทานต่อก๊าซธรรมชาติ ก๊าซหุงต้ม และก๊าซอุตสาหกรรมที่ไม่กัดกร่อน
• ถอดประกอบเพื่อตรวจสอบทำความสะอาดบ่าวาล์วและชุดไดอะแฟรมได้โดยไม่ต้องรื้อตัวเรือนออกจากแนวท่อ

ข้อมูลจำเพาะ

• รูปแบบการติดตั้งเข้ากับท่อ: เกลียวขนาด 1 1/2 นิ้ว
• แรงดันขาเข้าสูงสุดตามสเปกโรงงาน: 10 bar หรือ 1,000 kPa
• รองรับการปรับแรงดันขาออกระดับสูงพิเศษ (UHD) ในช่วง 1,000 - 4,000 mbar (100 - 400 kPa)
• เป็นรุ่นที่ไม่มีวาล์วนิรภัย SAV ในตัว มาพร้อมระบบ Internal Pulse สำหรับตรวจวัดแรงดันภายใน
• โครงสร้างตัวถังเหล็กหล่อและฝาครอบไดอะแฟรมอะลูมิเนียมผสมเหล็กแผ่น บำรุงรักษาง่ายและมีอายุการใช้งานยาวนาน

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 10015 UHD	Rp 1½	UHD	5 %	10 %	1 000-4 000 mbar 400-1 600 "W.C.	-	-

ข้อมูลทางเทคนิค

• ควบคุมแรงดันก๊าซขาออกในย่านสูงพิเศษ (UHD) ตั้งแต่ 1,000 ถึง 4,000 mbar สำหรับท่อเกลียวขนาด Rp 1 1/2 นิ้ว
• รับแรงดันขาเข้าได้สูงสุด 10 bar พร้อมให้ค่าความเที่ยงตรงในการรักษาระดับแรงดันขาออกที่ AC 5 และค่า Lock-up ที่ SG 10
• ตัวเรือนมีความยาวระยะติดตั้ง 132 มิลลิเมตร มาพร้อมชุดฝาครอบสปริงทรงสูงสำหรับรองรับแรงกดสปริงระดับ 1 ถึง 4 bar
• สามารถถอดเปลี่ยนขนาด Seat Orifice ภายในได้หลากหลายขนาด (8 ถึง 14 มิลลิเมตร) โดยไม่ต้องถอดตัวเรือนออกจากแนวท่อก๊าซ
• เหมาะสำหรับงานอุตสาหกรรมที่ต้องการส่งก๊าซแรงดันสูงเข้าสู่ระบบผสมก๊าซหรือหัวเผาความจุสูงโดยไม่มีวาล์ว SAV ในตัว

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 10015 UHD Data Sheet
