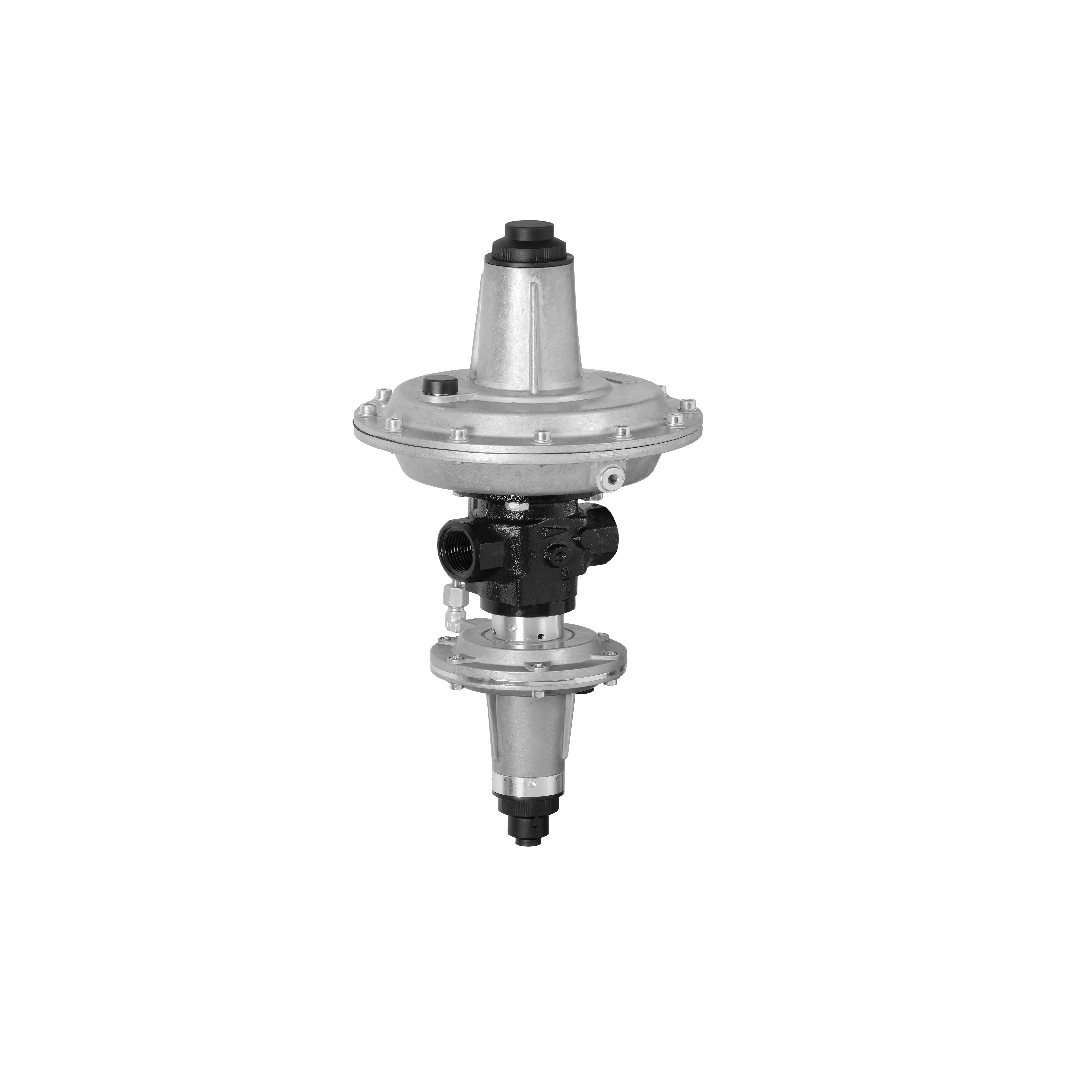

Dungs Medium Pressure Regulator FRM-NOC 10015 ND

Dungs Medium Pressure Regulator FRM-NOC 10015 ND เรกูเลเตอร์ควบคุมแรงดันก๊าซระดับกลางจากแบรนด์ DUNGS ที่ออกแบบมาเพื่อรองรับอัตราการไหลที่เพิ่มขึ้นด้วยขนาดข้อต่อเกลียว Rp 1 1/2 นิ้ว ทนแรงดันขาเข้าได้สูงสุด 10 bar และควบคุมแรงดันขาออกย่านต่ำ (ND) ช่วง 20 ถึง 100 mbar ได้อย่างนิ่งสนิท ด้วยหลักการทำงานแบบ Direct-acting ที่ปราศจากระบบชดเชยแรงดันขาเข้า ทำให้อุปกรณ์มีเวลาตอบสนองที่สั้นมากเมื่อหัวเผามีการปรับเปลี่ยนปริมาณการใช้ก๊าซ ช่วยให้กระบวนการเผาไหม้สมบูรณ์และประหยัดพลังงานในระบบหม้อไอน้ำและเตาอบอุตสาหกรรม

คุณสมบัติ

• เรกูเลเตอร์ควบคุมแรงดันก๊าซแบบสปริงโหลด ขนาดข้อต่อเกลียว Rp 1 1/2 นิ้ว สำหรับระบบท่อส่งก๊าซขนาดกลาง
• ควบคุมแรงดันขาออกในย่านต่ำ (ND) ที่ช่วง 20 ถึง 100 mbar ให้คงที่สม่ำเสมอตลอดการทำงาน
• รองรับแรงดันก๊าซขาเข้าสูงสุด 10 bar (1,000 kPa) เหมาะสำหรับจุดลดแรงดันก่อนเข้าชุดควบคุมหัวเผา
• โครงสร้างภายในไม่มีระบบชดเชยแรงดันขาเข้า จึงลดชิ้นส่วนที่ซับซ้อนและเพิ่มความไวในการตอบสนองต่ออัตราการไหล
• มีช่องรับสัญญาณแรงดันภายในตัวเรือน (Internal Pulse) พร้อมรองรับการดัดแปลงเป็น External Pulse ตามลักษณะหน้างาน

ข้อมูลจำเพาะ

• ขนาดท่อเชื่อมต่อแบบเกลียว: Rp 1 1/2 นิ้ว (1.5 นิ้ว)
• รองรับแรงดันขาเข้าสูงสุด (Max. Inlet Pressure): 10 bar (1,000 kPa)
• ย่านการปรับแรงดันขาออกระดับต่ำ (ND): 20 - 100 mbar (2 - 10 kPa)
• รุ่นมาตรฐานไม่มีชุดวาล์วตัดก๊าซ SAV (Without SAV) ควบคุมแรงดันแบบ Direct-Acting ตอบสนองไวต่อการเปลี่ยนอัตราการไหล
• ตัวเรือนผลิตจากเหล็กหล่อแข็งแรงทนทาน ใช้งานได้กับก๊าซธรรมชาติ ก๊าซ LPG และก๊าซที่ไม่กัดกร่อน

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 10015 ND	Rp 1½	ND	10 %	20 %	20-100 mbar 8-40 "W.C.	-	-

ข้อมูลทางเทคนิค

• เรกูเลเตอร์ควบคุมแรงดันก๊าซขนาดเกลียวใน Rp 1 1/2 นิ้ว (G 1 1/2") รุ่นไม่มีวาล์ว SAV สำหรับงานแรงดันขาออกต่ำ 20 ถึง 100 mbar
• รองรับแรงดันก๊าซขาเข้าสูงสุด 10 bar (1,000 kPa) ความยาวตัวเรือนระหว่างหน้าเกลียว 132 มิลลิเมตร
• ให้ค่าความแม่นยำในการควบคุมแรงดัน (Accuracy Class) ที่ระดับ AC 10 และกลุ่มแรงดันปิดสนิท (Lock-up Group) ที่ SG 20
• ภายในรองรับการเลือกติดตั้งขนาดรู Orifice ได้ตั้งแต่ขนาด 8 ถึง 14 มิลลิเมตร เพื่อปรับจูนอัตราการไหลของก๊าซให้เหมาะสม
• ทำงานในช่วงอุณหภูมิ -20 °C ถึง +60 °C เหมาะสำหรับระบบท่อส่งก๊าซเข้าหัวเผาอุตสาหกรรมที่มีแรงดันขาเข้าเสถียร

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 10015 ND Data Sheet
