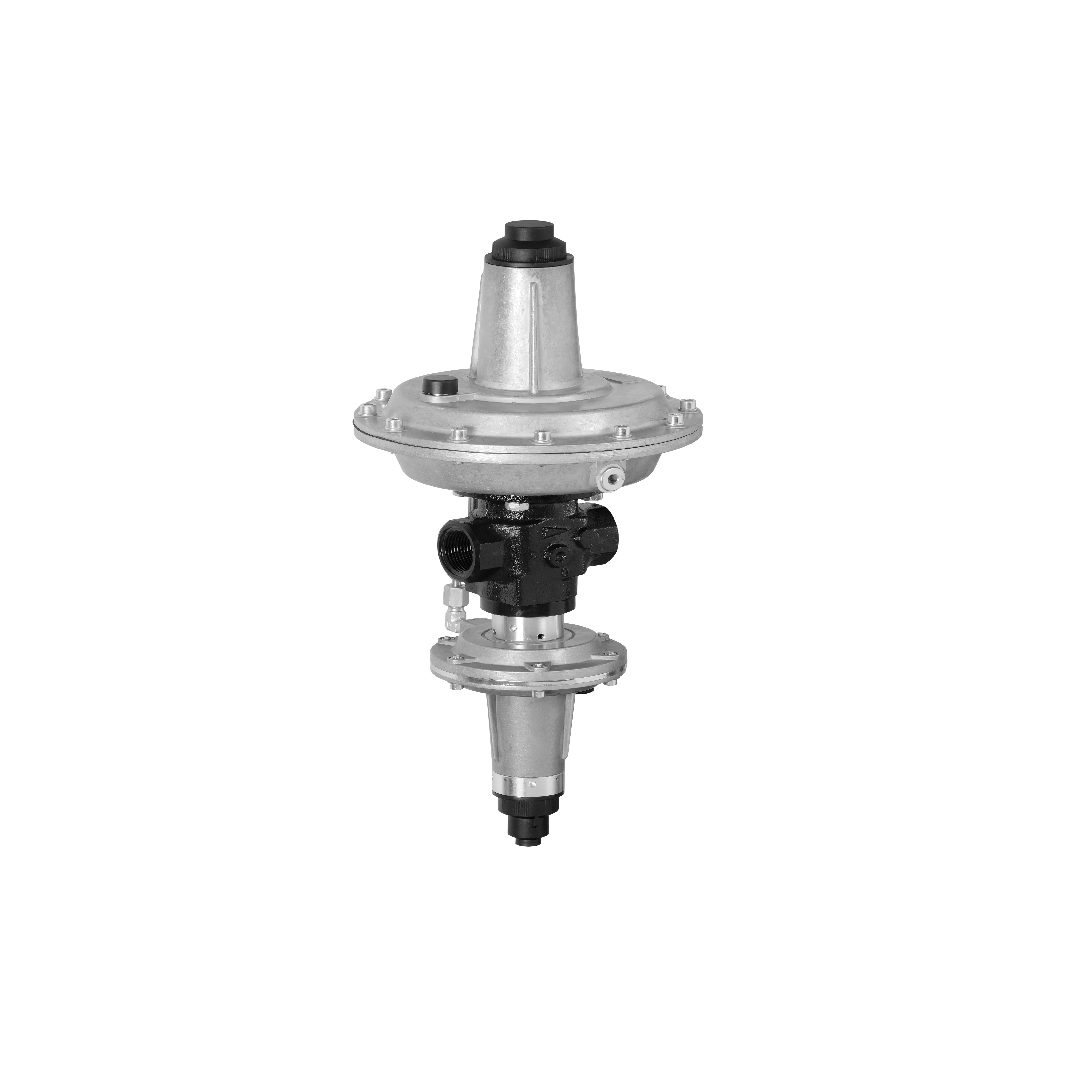

Dungs Medium Pressure Regulator FRM-NOC 10015 MD

Dungs Medium Pressure Regulator FRM-NOC 10015 MD วาล์วควบคุมแรงดันก๊าซอุตสาหกรรมขนาดเกลียว Rp 1 1/2 นิ้ว จากแบรนด์ชั้นนำ DUNGS ประเทศเยอรมนี ทำหน้าที่ลดแรงดันก๊าซจากท่อเมนที่สูงถึง 10 bar ลงมาอยู่ในย่านแรงดันปานกลาง (MD) ช่วง 80 ถึง 420 mbar โครงสร้างภายในสามารถเลือกขนาดเส้นผ่านศูนย์กลางบ่าวาล์วให้เหมาะสมกับอัตราการไหลจริงของหน้างานได้หลายระดับ ช่วยเพิ่มความละเอียดในการควบคุมแรงดันก๊าซตระกูล 1, 2, 3 และก๊าซที่เป็นกลาง พร้อมโครงสร้างที่เอื้อต่อการตรวจสอบและทำความสะอาดชุดกรองหรือชิ้นส่วนภายในได้โดยง่าย

คุณสมบัติ

• วาล์วลดและรักษาระดับแรงดันก๊าซขนาดเกลียว 1 1/2 นิ้ว รุ่น MD สำหรับงานควบคุมแรงดันขาออกระดับปานกลาง
• ตั้งค่าแรงดันขาออกได้ครอบคลุมตั้งแต่ 80 ถึง 420 mbar ด้วยการปรับตั้งสกรูสปริงด้านบนตัววาล์ว
• ทนแรงดันขาเข้าได้สูงสุดถึง 10 bar รองรับการใช้งานกับก๊าซในตระกูลที่ 1, 2 และ 3 ได้อย่างครบถ้วน
• เพิ่มความยืดหยุ่นในการออกแบบระบบด้วยบ่าวาล์ว (Seat) ที่มีให้เลือกเปลี่ยนหลายขนาดตามปริมาณการใช้ก๊าซ
• ตอบสนองไวต่อการเปลี่ยนแปลงการไหลฉับพลัน ช่วยให้การเผาไหม้ของเครื่องจักรความร้อนมีความเสถียรสูง

ข้อมูลจำเพาะ

• ประเภทการเชื่อมต่อ: เกลียวในขนาด 1 1/2" ตามมาตรฐาน ISO 228/1 หรือ NPT
• พิกัดการทนแรงดันด้านขาเข้าสูงสุด: 1,000 kPa (10 bar)
• ช่วงการควบคุมแรงดันด้านขาออก (MD): 80 ถึง 420 mbar (8 ถึง 42 kPa)
• ออกแบบเป็นเรกูเลเตอร์เดี่ยวที่ไม่มีชุด SAV ติดตั้งมาด้วย (สามารถประกอบเพิ่มภายหลังได้แบบโมดูลาร์)
• ผ่านมาตรฐาน EN 334 ทำงานได้เสถียรในสภาพแวดล้อมที่มีอุณหภูมิระหว่าง -20 °C ถึง +60 °C

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 10015 MD	Rp 1½	MD	10 %	20 %	80-400 mbar 32-161 "W.C.	-	-

ข้อมูลทางเทคนิค

• ปรับตั้งค่าแรงดันก๊าซขาออกในย่านความดันปานกลางได้ตั้งแต่ 80 ถึง 420 mbar สำหรับท่อขนาดเกลียว Rp 1 1/2 นิ้ว
• โครงสร้างแบบไม่มีวาล์วตัดก๊าซนิรภัย (Without SSD/SAV) น้ำหนักตัวเครื่องเบาเพียงประมาณ 5 กิโลกรัม ติดตั้งเข้ากับไลน์ท่อได้ง่าย
• รับแรงดันก๊าซขาเข้าได้สูงสุดถึง 10 bar โดยใช้หลักการเปรียบเทียบแรงระหว่างสปริงตั้งค่าและแรงดันก๊าซที่กระทำต่อแผ่นไดอะแฟรมโดยตรง
• ความแม่นยำในการควบคุมแรงดันอยู่ที่ระดับ AC 10 (และละเอียดถึง AC 5 ในย่านแรงดันสูงของช่วงสปริง) พร้อมค่า SG 20
• มีช่องระบายอากาศ (Vent Line) ขนาดเกลียว G 1/4 นิ้ว และใช้ระบบตรวจจับแรงดันแบบ Internal Impulse จากภายในตัวเรือน

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 10015 MD Data Sheet
