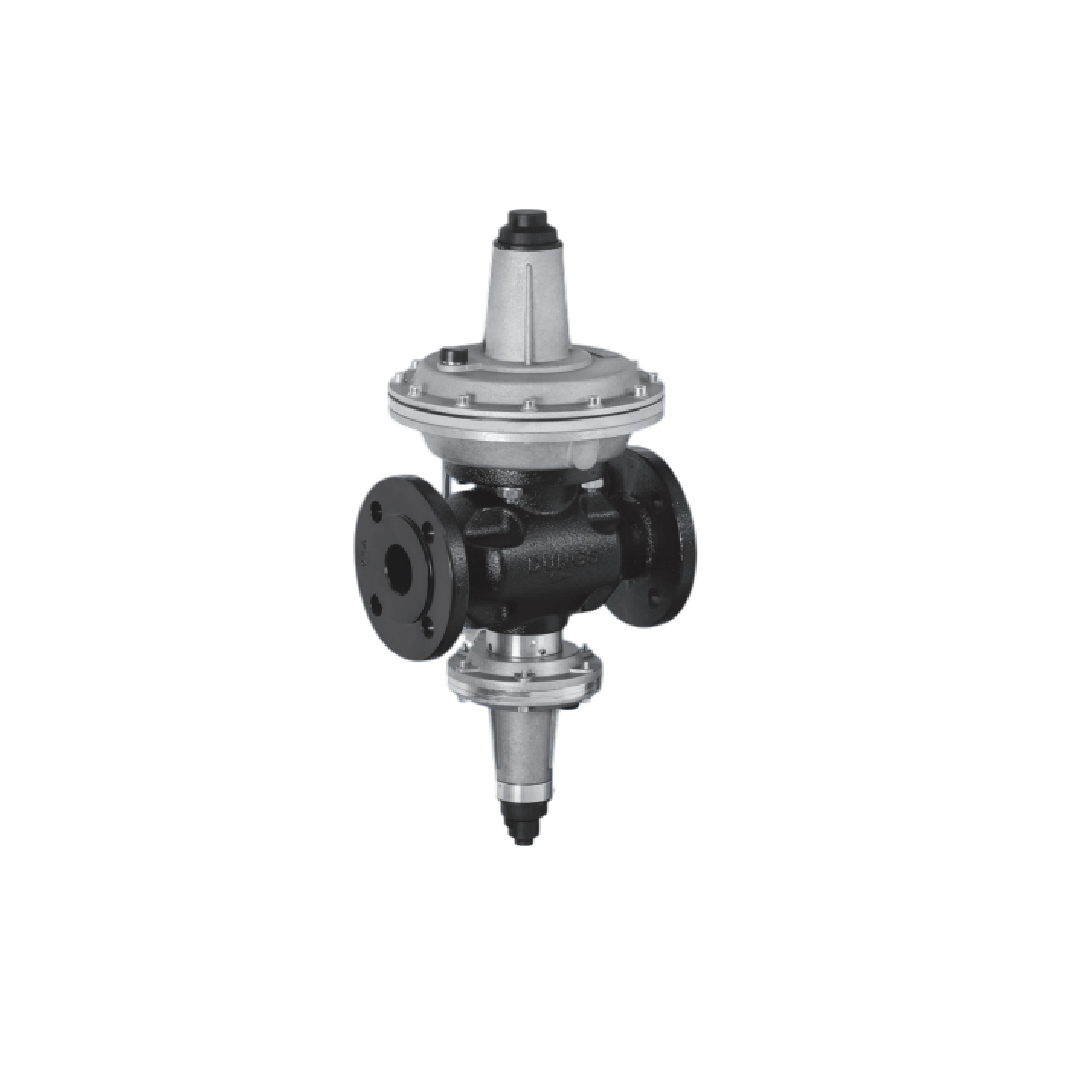

Dungs Medium Pressure Regulator FRM-NOC 10015 HD

Dungs Medium Pressure Regulator FRM-NOC 10015 HD อุปกรณ์เรกูเลเตอร์ควบคุมแรงดันก๊าซจาก DUNGS สำหรับท่อส่งก๊าซขนาดเกลียว Rp 1 1/2 นิ้ว ที่ต้องการแรงดันขาออกในย่านสูง (HD) ตั้งแต่ 300 ถึง 1,500 mbar โดยรับแรงดันต้นทางได้สูงสุด 10 bar (1,000 kPa) จุดแข็งของซีรีส์ FRM-NOC คือความสามารถในการรักษาแรงดันปลายทางให้ตอบสนองทันต่อจังหวะการเปิด-ปิดหรือการหรี่ไฟของหัวเผาขนาดกลางถึงใหญ่ ผลิตภายใต้มาตรฐานการควบคุมคุณภาพที่เข้มงวดของ DUNGS จึงให้ความมั่นใจในความทนทานของแผ่นไดอะแฟรมและซีลยางสังเคราะห์เกรดพิเศษ

คุณสมบัติ

• เรกูเลเตอร์แรงดันปานกลางขนาดท่อเกลียว Rp 1 1/2 นิ้ว มาพร้อมชุดสปริง HD สำหรับงานแรงดันขาออกค่อนข้างสูง
• ให้ช่วงการปรับตั้งแรงดันขาออกตั้งแต่ 300 ถึง 1,500 mbar รองรับเครื่องจักรที่ใช้แรงดันหัวฉีดก๊าซระดับสูง
• รับแรงดันต้นทางได้สูงสุด 1,000 kPa (10 bar) เหมาะกับระบบจ่ายก๊าซที่มีแรงดันขาเข้าเสถียร
• กลไกถ้วยควบคุมทำงานอย่างแม่นยำและรวดเร็วเมื่อมีการเปลี่ยนแปลงปริมาณก๊าซในท่อส่งขนาด 1.5 นิ้ว
• สามารถติดตั้งชุดวาล์วตัดฉุกเฉิน (SAV) เพิ่มเติมในภายหลังได้ด้วยโครงสร้างที่ออกแบบมาแบบ Modular

ข้อมูลจำเพาะ

• ขนาดจุดต่อท่อก๊าซ: เกลียวขนาด 1.5 นิ้ว (Rp 1 1/2")
• รับแรงดันขาเข้าได้สูงสุดที่ระดับ 10 bar (1,000 kPa)
• ปรับตั้งค่าแรงดันขาออกด้วยสปริงในรุ่น HD ได้ตั้งแต่ 300 ถึง 1,500 mbar (30 - 150 kPa)
• ไม่มีระบบวาล์วตัดก๊าซฉุกเฉิน (Without Safety Shut-Off Valve) และใช้ถ้วยควบคุมแบบไม่ชดเชยแรงดันขาเข้า
• วัสดุภายในใช้แผ่นไดอะแฟรม NBR คุณภาพสูง รองรับก๊าซในกลุ่ม Family 1, 2 และ 3 ได้อย่างปลอดภัย

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 10015 HD	Rp 1½	HD	5 %	10 %	300-1 500 mbar 120-602 "W.C.	-	-

ข้อมูลทางเทคนิค

• รองรับการควบคุมแรงดันก๊าซขาออกในระดับสูง (HD) ตั้งแต่ 300 ถึง 1,500 mbar ด้วยข้อต่อเกลียวขนาด Rp 1 1/2 นิ้ว
• ทนแรงดันขาเข้าสูงสุดได้ 10 bar (1,000 kPa) พร้อมมาตรฐานความแม่นยำระดับ AC 5 และกลุ่มแรงดันปิดสนิทระดับ SG 10
• ออกแบบชุด Regulating Cup แบบไม่มีการชดเชยแรงดันต้นทาง ช่วยให้วาล์วเปิด-ปิดตอบสนองต่อการเร่งหรือหรี่ไฟของหัวเผาได้ทันใจ
• เป็นรุ่นมาตรฐานที่ไม่มีชุด SAV ติดตั้งมาด้วย แต่ตัวเรือนมีพอร์ตพร้อมสำหรับการติดตั้งชุด SAV เพิ่มเติมได้ทันทีเมื่อต้องการ
• รองรับการใช้งานกับก๊าซตระกูลที่ 1, 2, 3 และก๊าซที่เป็นกลางอื่นๆ ภายใต้มาตรฐานยุโรปด้านอุปกรณ์แรงดัน

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 10015 HD Data Sheet
