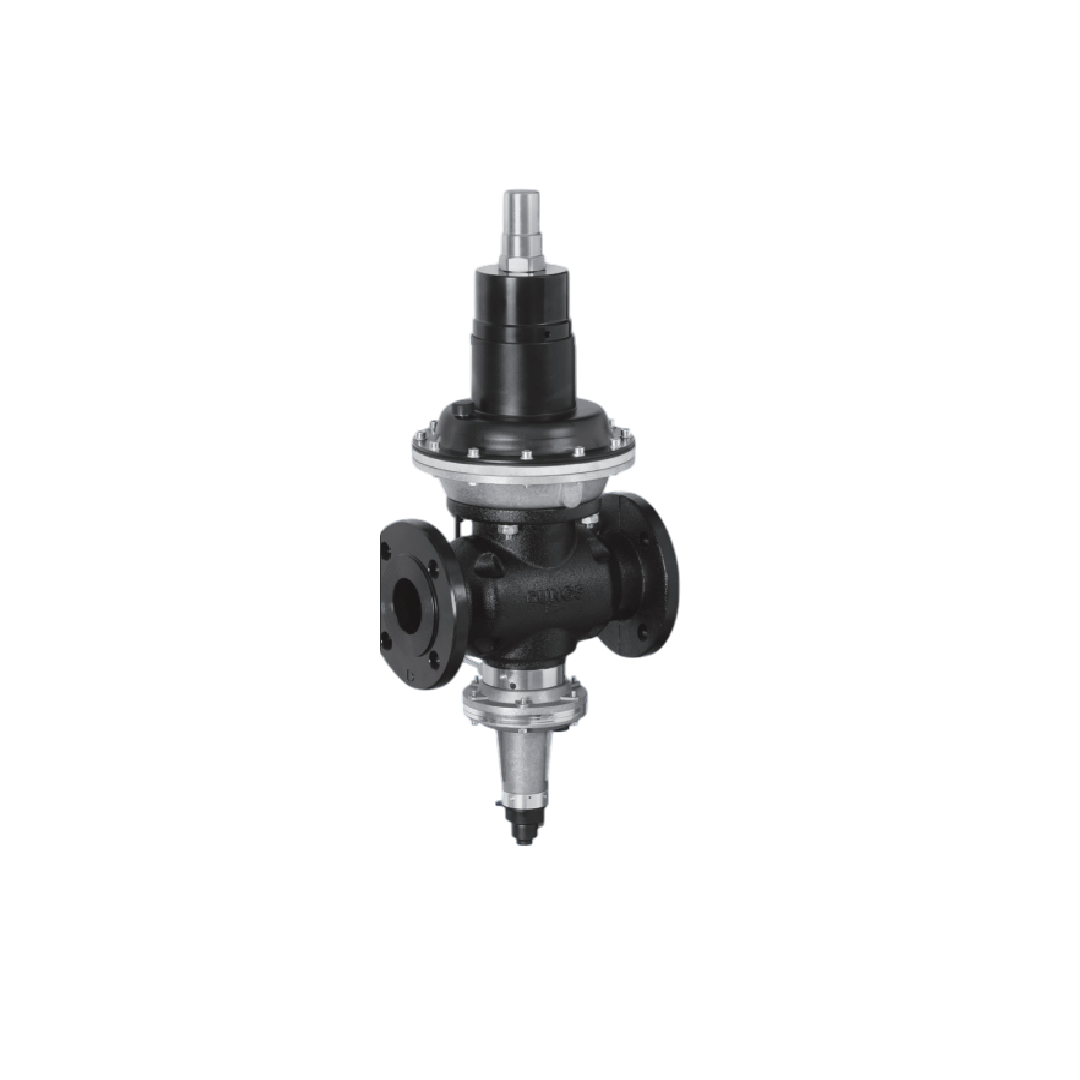

Dungs Medium Pressure Regulator FRM-NOC 10010 UHD

Dungs Medium Pressure Regulator FRM-NOC 10010 UHD เรกูเลเตอร์ควบคุมแรงดันก๊าซระดับกลางรุ่นย่านแรงดันขาออกสูงพิเศษ (UHD) จากแบรนด์ DUNGS ที่ให้ช่วงการปรับตั้งแรงดันขาออกกว้างตั้งแต่ 1,000 ถึง 4,000 mbar และรับแรงดันขาเข้าได้ถึง 10 bar โครงสร้างขนาดกะทัดรัดด้วยท่อเกลียวขนาด Rp 1 นิ้ว ผสานเทคโนโลยี Direct-acting ที่ลดความหน่วงในการทำงานของวาล์ว จึงเหมาะอย่างยิ่งสำหรับระบบหัวเผาแบบ Pulse Firing หรือเครื่องจักรความร้อนที่ต้องการแรงดันก๊าซปลายทางระดับสูงอย่างสม่ำเสมอ รองรับทั้งก๊าซธรรมชาติ ก๊าซ LPG และก๊าซอุตสาหกรรมที่ไม่กัดกร่อน

คุณสมบัติ

• เรกูเลเตอร์ควบคุมแรงดันก๊าซรุ่นแรงดันขาออกสูงพิเศษ (UHD) ตั้งค่าใช้งานได้ตั้งแต่ 1,000 ถึง 4,000 mbar
• ใช้การเชื่อมต่อแบบเกลียวขนาด 1 นิ้ว รองรับแรงดันต้นทางสูงสุด 10 bar (145 psig)
• ใช้ระบบควบคุมแบบไม่ชดเชยแรงดันขาเข้า (Without Inlet Pressure Balancing) เพื่อความไวสูงสุดในการรักษาระดับแรงดัน
• รองรับการต่อสายสัญญาณแรงดันภายนอก (External Pulse) เป็นอุปกรณ์เสริมสำหรับระบบท่อที่ต้องการการวัดค่าที่จุดปลายทาง
• ผ่านการรับรองมาตรฐานความปลอดภัยระดับสากล อาทิ CE, UKCA และ EAC สำหรับงานระบบการเผาไหม้

ข้อมูลจำเพาะ

• ขนาดจุดเชื่อมต่อทางเข้าและทางออก: เกลียวขนาด 1 นิ้ว (Threaded Connection 1")
• รองรับแรงดันก๊าซขาเข้าสูงสุดที่ 1,000 kPa (10 bar)
• ช่วงสปริงปรับตั้งแรงดันขาออกระดับสูงพิเศษ (UHD): 1,000 - 4,000 mbar (100 - 400 kPa)
• รุ่นไม่มีระบบ Safety Shut-Off Valve (SAV) ตอบสนองต่อการเปลี่ยนแปลงอัตราการไหลของก๊าซได้อย่างรวดเร็ว
• ซีลและไดอะแฟรมผลิตจากยางสังเคราะห์ NBR ทนทานต่อก๊าซตระกูล 1, 2 และ 3 ตามมาตรฐาน EN 437

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 10010 UHD	Rp 1	UHD	5 %	10 %	1 000-4 000 mbar 400-1 600 "W.C.	-	-

ข้อมูลทางเทคนิค

• ปรับตั้งแรงดันขาออกในระดับสูงพิเศษ (Ultra High Pressure - UHD) ได้ตั้งแต่ 1,000 ถึง 4,000 mbar (1 ถึง 4 bar)
• ขนาดท่อเชื่อมต่อแบบเกลียว Rp 1 นิ้ว รองรับแรงดันก๊าซด้านขาเข้าสูงสุดที่ 1,000 kPa (10 bar / 145 psig)
• ชุดสปริงและโดมควบคุมขนาดใหญ่พิเศษสำหรับรุ่น UHD มีความสูงรวม 667 มิลลิเมตร และน้ำหนักตัวเครื่องประมาณ 9 กิโลกรัม
• ค่าความคลาดเคลื่อนของแรงดันขาออกต่ำด้วยมาตรฐานความแม่นยำ AC 5 และกลุ่มแรงดันปิดสนิท SG 10
• เหมาะสำหรับระบบหัวเผาอุตสาหกรรมแบบ Pulse Firing ที่ต้องการการตอบสนองของวาล์วอย่างฉับไวเมื่อมีการเปลี่ยนโหลดก๊าซ

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 10010 UHD Data Sheet
