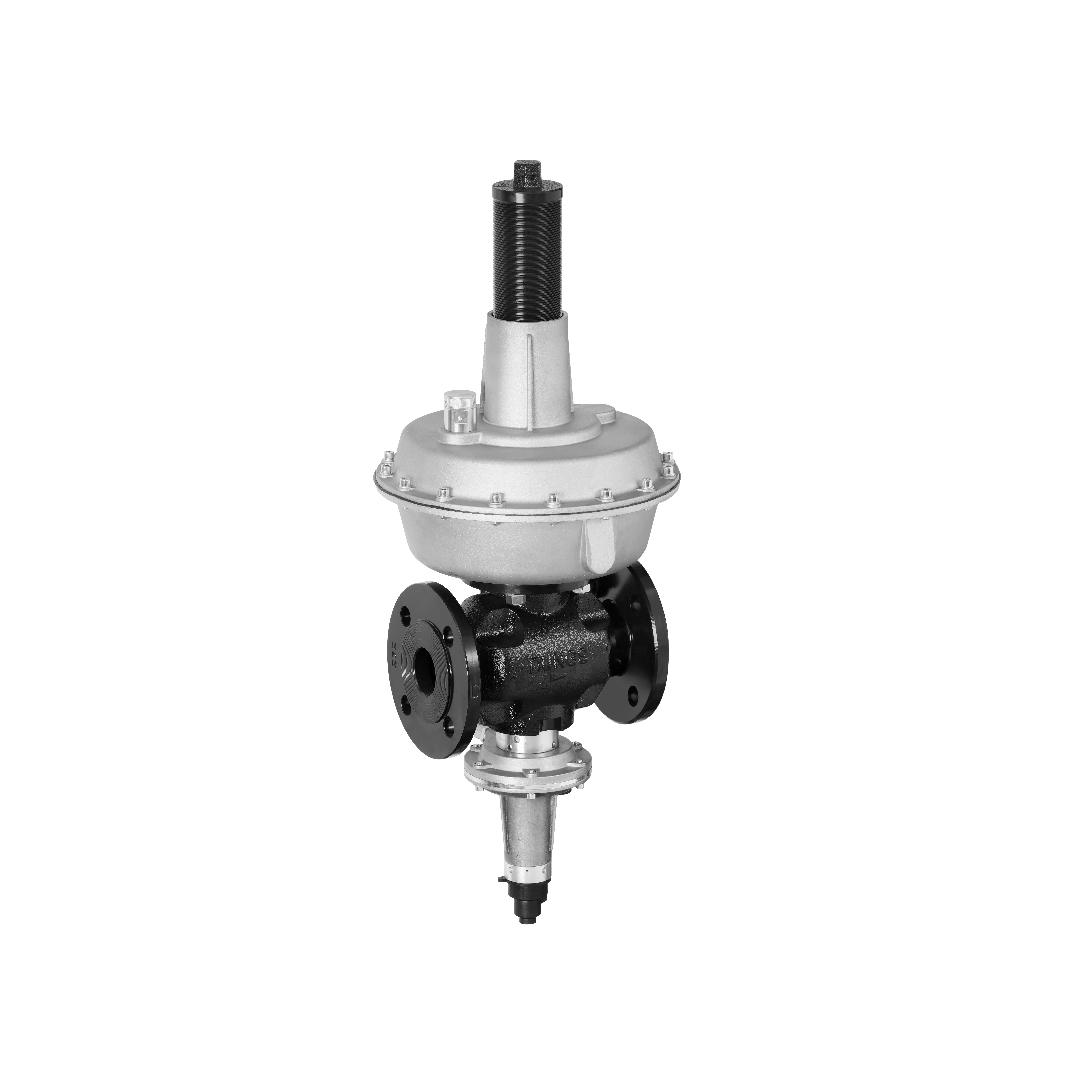

Dungs Medium Pressure Regulator FRM-NOC 10010 ND / SAV ND

Dungs Medium Pressure Regulator FRM-NOC 10010 ND / SAV ND ชุดเรกูเลเตอร์ควบคุมแรงดันก๊าซจาก DUNGS ที่ผสานวาล์วนิรภัยตัดก๊าซอัตโนมัติ (SAV) ไว้ในโครงสร้างเดียวกันตามมาตรฐานความปลอดภัยยุโรป ทำหน้าที่ควบคุมแรงดันขาออกย่านต่ำ (ND) ช่วง 20 ถึง 100 mbar จากแรงดันขาเข้าสูงสุด 10 bar บนขนาดท่อเกลียว Rp 1 นิ้ว จุดเด่นคือชุด SAV จะทำหน้าที่สั่งปิดกั้นการไหลของก๊าซทันทีเมื่อเกิดภาวะแรงดันปลายทางสูงหรือต่ำเกินค่าความปลอดภัยที่กำหนดไว้ ช่วยปกป้องหัวเผาและอุปกรณ์ปลายทางในระบบก๊าซอุตสาหกรรมได้อย่างรัดกุม

คุณสมบัติ

• ชุดควบคุมแรงดันก๊าซขนาดเกลียว Rp 1 นิ้ว ที่ติดตั้งวาล์วตัดก๊าซฉุกเฉินอัตโนมัติ (SAV) มาให้ในตัวแบบครบวงจร
• ควบคุมแรงดันขาออกย่าน ND ได้คงที่ในช่วง 20 ถึง 100 mbar พร้อมชุดสปริง SAV ที่สอดคล้องกับย่านแรงดันต่ำ
• วาล์วนิรภัย SAV จะสั่งตัดการไหลของก๊าซทันทีเมื่อตรวจพบภาวะแรงดันขาออกสูงหรือต่ำเกินค่าที่กำหนดไว้
• รับแรงดันก๊าซด้านขาเข้าได้สูงสุด 10 bar เหมาะกับชุด Gas Train ของหม้อไอน้ำและเตาอบความร้อน
• โครงสร้างแบบโมดูลาร์ช่วยให้ติดตั้งได้ในจุดเดียว ประหยัดพื้นที่วางท่อมากกว่าการแยกติดตั้งวาล์วตัดฉุกเฉินต่างหาก

ข้อมูลจำเพาะ

• ขนาดเกลียวเชื่อมต่อท่อ: Rp 1 นิ้ว มาพร้อมชุดวาล์วตัดก๊าซนิรภัยในตัว
• ค่าแรงดันขาเข้าสูงสุดที่อนุญาต: 10 bar (1,000 kPa)
• ช่วงควบคุมแรงดันขาออก (ND): 20 - 100 mbar พร้อมชุด SAV ND สำหรับตัดก๊าซเมื่อแรงดันผิดปกติ
• ติดตั้งวาล์วตัดก๊าซนิรภัย (Safety Shut-Off Valve - SAV) ตามมาตรฐาน EN 14382 ป้องกันทั้งแรงดันเกินและแรงดันต่ำกว่ากำหนด
• โครงสร้างตัวเรือนเหล็กหล่อและฝาครอบไดอะแฟรมอะลูมิเนียม/เหล็กกล้า ทนอุณหภูมิใช้งาน -20 ถึง +60 องศาเซลเซียส

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 10010 ND / SAV ND	Rp 1	ND	10 %	20 %	20-100 mbar 8-40 "W.C.	10-90 mbar 4-36 "W.C.	60-450 mbar 24-180 "W.C.

ข้อมูลทางเทคนิค

• มาพร้อมวาล์วตัดก๊าซฉุกเฉินอัตโนมัติ (Safety Shut-Off Valve: SAV ND) ติดตั้งรวมอยู่ในตัวเรือนขนาดเกลียว Rp 1 นิ้ว
• ช่วงควบคุมแรงดันขาออกหลักอยู่ที่ 20 ถึง 100 mbar ภายใต้แรงดันก๊าซขาเข้าสูงสุดไม่เกิน 10 bar
• ระบบ SAV ND ตัดการทำงานเมื่อแรงดันเกิน (Overpressure) ในช่วง 40 ถึง 240 mbar และตัดเมื่อแรงดันตก (Underpressure) ในช่วง 10 ถึง 115 mbar
• ค่าความแม่นยำการควบคุมแรงดันหลักอยู่ที่ AC 10 / SG 20 ส่วนชุดวาล์วนิรภัย SAV มีความแม่นยำระดับ AG 10
• ช่องต่อท่อระบาย (Vent Connection) ของชุดเรกูเลเตอร์เป็นขนาด G 1/2 นิ้ว และของชุด SAV เป็นขนาด G 1/4 นิ้ว น้ำหนักรวมประมาณ 7 กิโลกรัม

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 10010 ND / SAV ND Data Sheet
