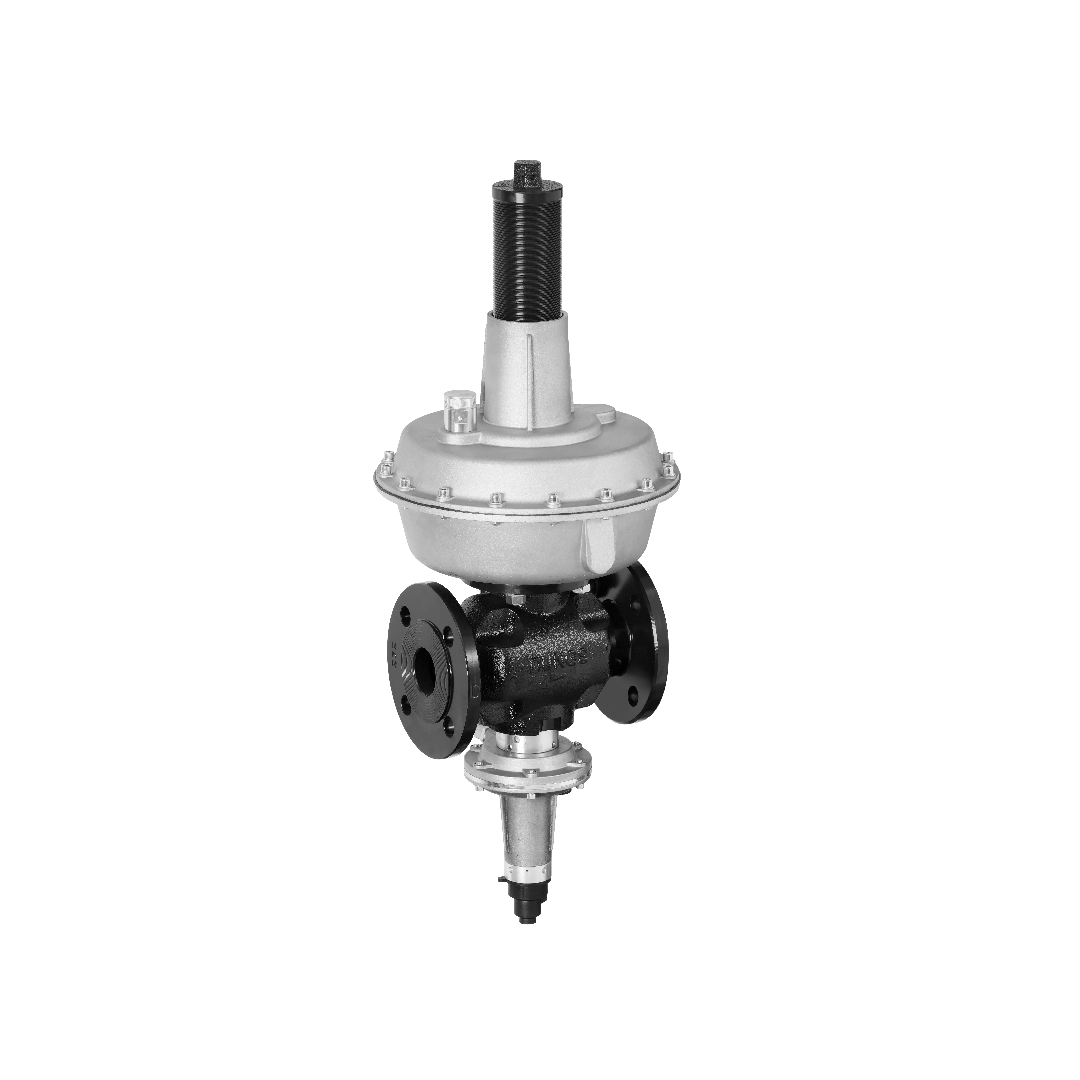

Dungs Medium Pressure Regulator FRM-NOC 10010 MD / SAV MD

Dungs Medium Pressure Regulator FRM-NOC 10010 MD / SAV MD อุปกรณ์ควบคุมแรงดันก๊าซพร้อมระบบตัดก๊าซนิรภัยในตัวจากแบรนด์ DUNGS สัญชาติเยอรมนี ออกแบบมาเพื่องานควบคุมแรงดันขาออกระดับกลาง (MD) ในช่วง 80 ถึง 420 mbar และรับแรงดันขาเข้าได้สูงสุด 10 bar เชื่อมต่อเข้ากับท่อขนาด Rp 1 นิ้ว กลไกเรกูเลเตอร์แบบไม่มีถ้วยชดเชยแรงดันช่วยให้การปรับอัตราการไหลทำได้รวดเร็ว ขณะที่โมดูลวาล์วนิรภัย SAV MD จะคอยเฝ้าระวังความผิดปกติของแรงดันในระบบอย่างอิสระ มอบทั้งความแม่นยำในการจ่ายเชื้อเพลิงและความปลอดภัยสูงสุดในจุดเดียว

คุณสมบัติ

• เรกูเลเตอร์ปรับแรงดันก๊าซขนาดท่อเกลียว 1 นิ้ว ผสานชุด Safety Shut-Off Valve (SAV) รุ่นสปริงระดับกลาง
• ปรับตั้งแรงดันขาออกใช้งานได้ในช่วง 80 ถึง 420 mbar (8 ถึง 42 kPa) รองรับงานหัวเผาแรงดันปานกลาง
• ทนแรงดันขาเข้าสูงสุด 1,000 kPa พร้อมกลไก Slam-Shut ที่ช่วยป้องกันอุปกรณ์ปลายทางเสียหายจากแรงดันผิดปกติ
• ตอบสนองต่อการเปลี่ยนแปลงโหลดการไหลของก๊าซอย่างรวดเร็ว ลดการแกว่งของเปลวไฟในห้องเผาไหม้
• รองรับก๊าซธรรมชาติ ก๊าซ LPG และก๊าซเฉื่อยที่สะอาด โดยไม่ก่อให้เกิดการกัดกร่อนต่อชุดไดอะแฟรมและซีลยาง

ข้อมูลจำเพาะ

• การเข้าหัวท่อแบบเกลียวขนาด 1 นิ้ว (G 1" / NPT 1")
• รับแรงดันก๊าซด้านเข้าได้สูงสุดถึง 10 bar (1,000 kPa)
• ย่านแรงดันขาออกรุ่น MD ปรับตั้งได้ตั้งแต่ 80 ถึง 420 mbar (8 ถึง 42 kPa)
• ผสานชุดวาล์วนิรภัย SAV MD ในตัวเครื่อง ช่วยตัดการจ่ายก๊าซอัตโนมัติภายในเวลาอันรวดเร็วเมื่อเกิดสภาวะแรงดันผิดเพี้ยน
• เหมาะสำหรับระบบหัวเผาและอุปกรณ์ใช้ก๊าซในภาคอุตสาหกรรมที่ใช้ก๊าซกลุ่ม 1, 2, 3 และก๊าซที่เป็นกลาง

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 10010 MD / SAV MD	Rp 1	MD	10 %	20 %	80-400 mbar 32-161 "W.C.	10-500 mbar 4-200 "W.C.	60-999 mbar 24-401 "W.C.

ข้อมูลทางเทคนิค

• เรกูเลเตอร์ขนาดเกลียว Rp 1 นิ้ว ผสานชุดวาล์วนิรภัย SAV MD สำหรับระบบก๊าซที่ต้องการแรงดันใช้งาน 80 ถึง 420 mbar
• ชุด SAV MD ป้องกันแรงดันขาออกสูงเกินกำหนดในช่วง 180 ถึง 800 mbar และป้องกันแรงดันต่ำเกินกำหนดในช่วง 35 ถึง 400 mbar
• รองรับแรงดันต้นทางสูงสุด 10 bar โดยกลไก Ball Catch ของ SAV จะปลดล็อกเพื่อปิดวาล์วทันทีเมื่อแรงดันปลายทางผิดปกติ
• ความแม่นยำในการควบคุมแรงดันขาออกอยู่ในเกณฑ์ AC 10 (หรือ AC 5 ที่แรงดัน 180-420 mbar) พร้อมค่ากลุ่มแรงดันปิด SG 20
• โครงสร้างตัวเรือนผลิตจากเหล็กหล่อเหนียวคุณภาพสูง ทนทานต่อแรงดันและง่ายต่อการถอดบำรุงรักษาชุด Orifice ภายใน

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 10010 MD / SAV MD Data Sheet
