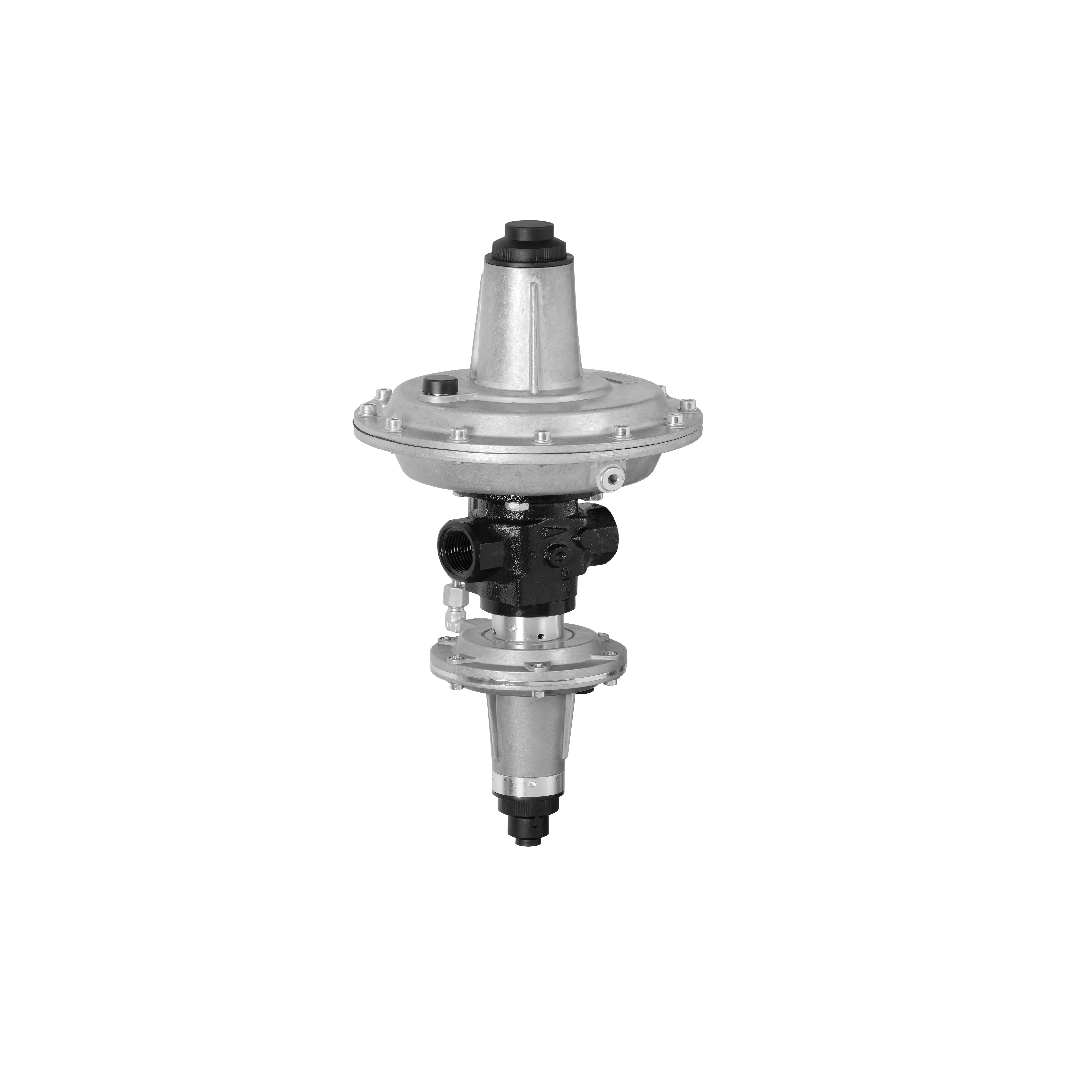

Dungs Medium Pressure Regulator FRM-NOC 10010 MD

Dungs Medium Pressure Regulator FRM-NOC 10010 MD อุปกรณ์ปรับลดและควบคุมแรงดันก๊าซอุตสาหกรรมจาก DUNGS ที่โดดเด่นด้านความแม่นยำทางวิศวกรรมเยอรมัน ตัวเรือนพัฒนาขึ้นเพื่อรองรับแรงดันก๊าซขาเข้าได้สูงถึง 10 bar (1,000 kPa) พร้อมชุดสปริงตั้งค่าในย่านแรงดันปานกลาง (MD) ที่ควบคุมแรงดันขาออกได้ตั้งแต่ 80 ถึง 420 mbar โครงสร้างวาล์วแบบไม่มีการชดเชยแรงดันขาเข้าช่วยให้กลไกปรับตัวตามจังหวะการเร่งหรือลดไฟของหัวเผาได้ทันที ติดตั้งสะดวกด้วยข้อต่อเกลียวขนาด 1 นิ้ว ช่วยรักษาสัดส่วนผสมอากาศและเชื้อเพลิงในระบบทำความร้อนให้มีเสถียรภาพสูงสุด

คุณสมบัติ

• อุปกรณ์ปรับลดและควบคุมแรงดันก๊าซแบบสปริงโหลด ติดตั้งด้วยข้อต่อเกลียวขนาด 1 นิ้ว สำหรับไลน์ท่อขนาดกะทัดรัด
• ให้ย่านการควบคุมแรงดันขาออกระดับกลาง (MD) ครอบคลุมตั้งแต่ 80 ถึง 420 mbar
• ทนทานต่อแรงดันใช้งานฝั่งขาเข้าได้สูงสุด 1,000 kPa (10 bar) ตามมาตรฐานยุโรป
• มีขนาดหน้าตัดบ่าวาล์ว (Seat Diameter) ให้เลือกปรับเปลี่ยนได้ 4 ถึง 6 ขนาด เพื่อให้สอดคล้องกับอัตราการไหลจริง
• มาพร้อมระบบตรวจจับสัญญาณแรงดันภายในตัว (Internal Pulse) ช่วยลดความซับซ้อนในการเดินท่อสัญญาณแยก

ข้อมูลจำเพาะ

• ขนาดท่อเชื่อมต่อเกลียวขนาด 1 นิ้ว สำหรับติดตั้งในระบบท่อส่งก๊าซ
• ทนแรงดันขาเข้าได้สูงสุดไม่เกิน 10 bar (1,000 kPa)
• ย่านการควบคุมแรงดันขาออกระดับปานกลาง (MD): 80 - 420 mbar (8 - 42 kPa)
• ทำงานด้วยกลไก Direct-Acting โดยไม่ใช้ระบบชดเชยแรงดันขาเข้า (Without Inlet Pressure Compensation) และไม่มีชุด SAV ในตัว
• รองรับอุณหภูมิสภาพแวดล้อมในการทำงานตั้งแต่ -20 °C ถึง +60 °C สำหรับก๊าซธรรมชาติ ก๊าซหุงต้ม และก๊าซเฉื่อย

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 10010 MD	Rp 1	MD	10 %	20 %	80-400 mbar 32-161 "W.C.	-	-

ข้อมูลทางเทคนิค

• ควบคุมแรงดันขาออกในย่านแรงดันปานกลาง (MD) ตั้งค่าได้ตั้งแต่ 80 ถึง 420 mbar ด้วยสปริงปรับตั้งค่าความละเอียดสูง
• ขนาดเกลียวข้อต่อทางเข้าและทางออกขนาด Rp 1 นิ้ว ความยาวตัวเรือนกะทัดรัด 104 มิลลิเมตร น้ำหนักประมาณ 5 กิโลกรัม
• ทนแรงดันก๊าซขาเข้าได้สูงสุด 10 bar เหมาะกับก๊าซธรรมชาติ (Natural Gas), LPG และก๊าซที่ไม่กัดกร่อนในกลุ่ม Gas Family 1, 2 และ 3
• โครงสร้างภายในรับสัญญาณแรงดันแบบ Internal Impulse เป็นมาตรฐาน และสามารถดัดแปลงเป็น External Impulse ได้ตามหน้างาน
• รองรับการเปลี่ยนขนาดรูบ่าวาล์ว (Orifice Seat) ได้หลายขนาดตั้งแต่ 6 ถึง 12 มิลลิเมตร เพื่อให้สอดคล้องกับอัตราการไหลของหัวเผา

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 10010 MD Data Sheet
