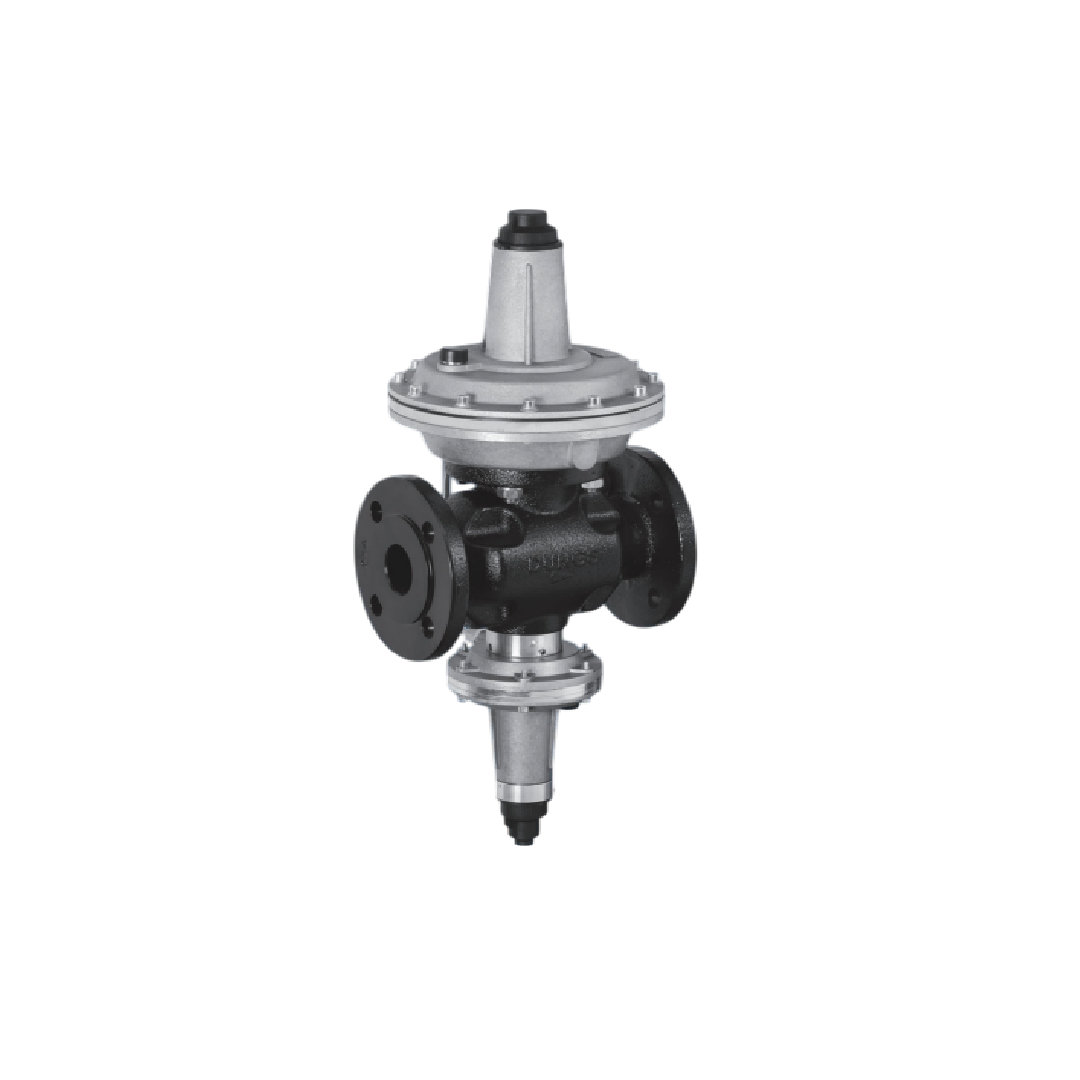

Dungs Medium Pressure Regulator FRM-NOC 10010 HD / SAV HD

Dungs Medium Pressure Regulator FRM-NOC 10010 HD / SAV HD วาล์วปรับลดแรงดันก๊าซพร้อมอุปกรณ์นิรภัย SAV ในตัวจากแบรนด์ DUNGS ที่พัฒนาขึ้นสำหรับระบบหัวเผาอุตสาหกรรมซึ่งต้องการแรงดันใช้งานระดับสูง (HD) ช่วง 300 ถึง 1,500 mbar รองรับแรงดันขาเข้าสูงสุดถึง 10 bar ด้วยขนาดข้อต่อเกลียว Rp 1 นิ้ว ตัวเรือนผลิตจากวัสดุคุณภาพสูงที่ทนทานต่อแรงดันและสภาพแวดล้อมในโรงงาน การรวมชุดควบคุมแรงดันและวาล์วตัดก๊าซฉุกเฉินเข้าด้วยกันแบบโมดูลาร์ช่วยลดพื้นที่การติดตั้งในระบบ Gas Train และลดจุดเสี่ยงของการรั่วซึมตามข้อต่อได้อย่างมีประสิทธิภาพ

คุณสมบัติ

• วาล์วควบคุมแรงดันก๊าซขนาด Rp 1 นิ้ว รุ่น HD พร้อมชุดตัดก๊าซนิรภัย SAV HD สำหรับระบบแรงดันค่อนข้างสูง
• กำหนดค่าแรงดันขาออกได้ตั้งแต่ 300 ถึง 1,500 mbar (30 ถึง 150 kPa) ด้วยชุดสปริงปรับตั้งความแม่นยำสูง
• รองรับแรงดันต้นทางสูงสุด 10 bar โดยมีระบบ SAV คอยเฝ้าระวังและปิดกั้นก๊าซอัตโนมัติเมื่อเกิดแรงดันเกินพิกัด
• สามารถเลือกขนาด Orifice ภายในให้เหมาะสมกับความต้องการอัตราการไหลของหัวเผาแต่ละรุ่นได้ถึง 6 ขนาด
• บำรุงรักษาง่ายด้วยการจัดวางชุดกลไก रेगูเลเตอร์และชุดวาล์วนิรภัยให้อยู่บนตัวเรือนเดียวกันอย่างเป็นระเบียบ

ข้อมูลจำเพาะ

• พอร์ตเชื่อมต่อแบบเกลียวขนาด Rp 1" สะดวกต่อการติดตั้งและบำรุงรักษา
• ขีดจำกัดแรงดันขาเข้าสูงสุด: 1,000 kPa (10 bar / 145 psig)
• ควบคุมแรงดันขาออกในย่านความดันสูง (HD) ที่ช่วง 300 - 1,500 mbar
• มาพร้อมอุปกรณ์นิรภัย SAV HD ในตัว เพื่อสั่งปิดวาล์วทันทีเมื่อแรงดันขาออกสูงหรือต่ำเกินค่าที่ตั้งไว้
• ผลิตตามมาตรฐานสากล EN 334 และ EN 14382 ด้วยวัสดุตัวเรือน Cast Iron และไดอะแฟรม NBR

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 10010 HD / SAV HD	Rp 1	HD	5 %	10 %	300-1 500 mbar 120-602 "W.C.	150-3 000 mbar 60-1 200 "W.C.	600-5 000 mbar 241-2 005 "W.C.

ข้อมูลทางเทคนิค

• ควบคุมแรงดันก๊าซขาออกในช่วง 300 ถึง 1,500 mbar พร้อมระบบตัดก๊าซนิรภัย SAV HD ในตัวเรือนเกลียวขนาด Rp 1 นิ้ว
• ตั้งค่าตัดก๊าซเมื่อแรงดันเกิน (OPSO) ได้ตั้งแต่ 500 ถึง 3,500 mbar และตั้งค่าตัดเมื่อแรงดันตก (UPSO) ได้ตั้งแต่ 150 ถึง 1,400 mbar
• มาตรฐานความแม่นยำของเรกูเลเตอร์อยู่ที่ระดับ AC 5 / SG 10 และความแม่นยำการตัดของชุด SAV HD อยู่ที่ระดับ AG 5
• รองรับแรงดันก๊าซขาเข้าสูงสุด 1,000 kPa (10 bar) พร้อมการรับสัญญาณแรงดันภายในตัว (Internal Pulse) ที่ช่วยให้ติดตั้งได้สะดวก
• ใช้งานได้กับก๊าซชีวภาพที่ผ่านการบำบัด ก๊าซธรรมชาติ และก๊าซปิโตรเลียมเหลว ในช่วงอุณหภูมิทำงาน -20 °C ถึง +60 °C

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 10010 HD / SAV HD Data Sheet
