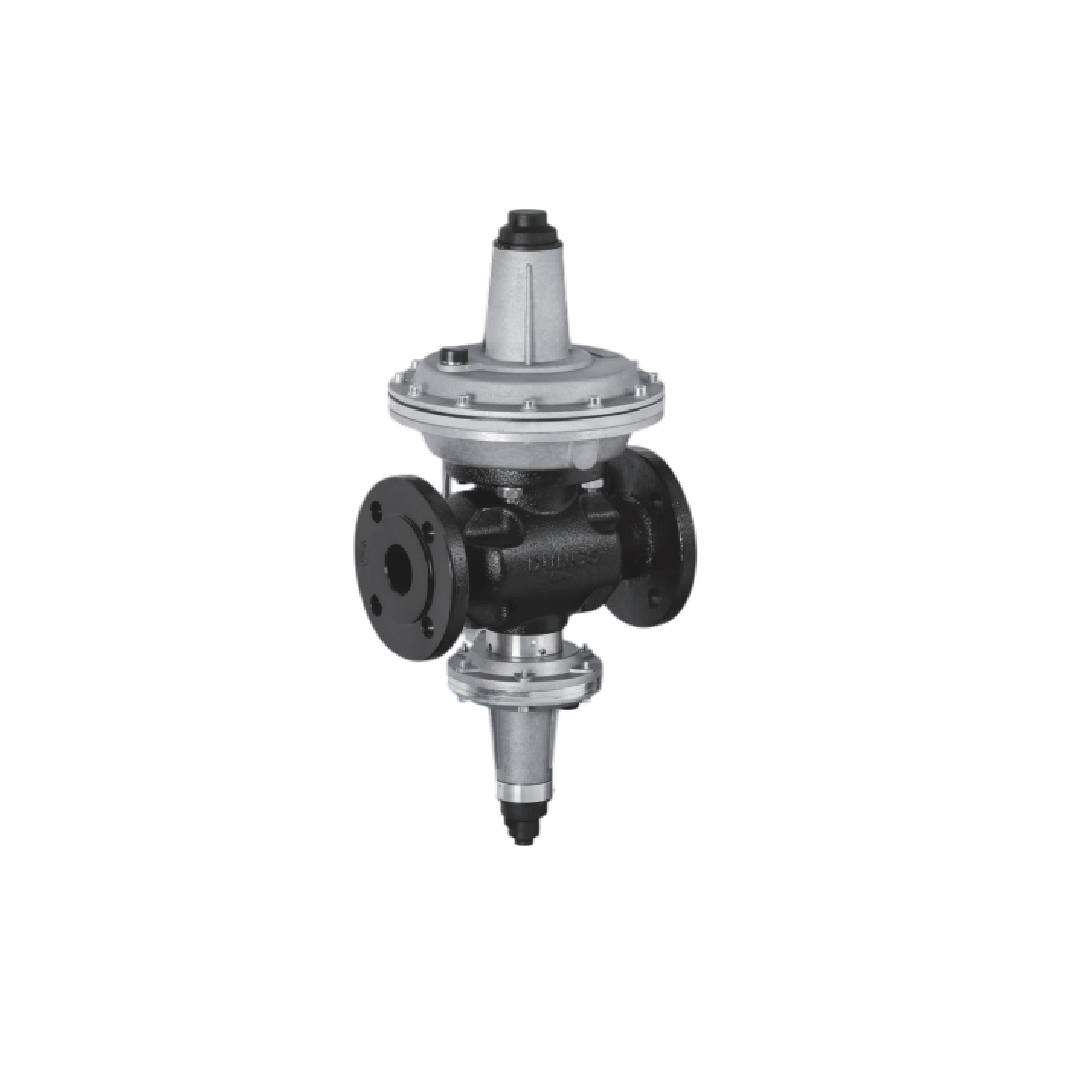

Dungs Medium Pressure Regulator FRM-NOC 10010 HD

Dungs Medium Pressure Regulator FRM-NOC 10010 HD วาล์วเรกูเลเตอร์ควบคุมแรงดันก๊าซคุณภาพสูงจากแบรนด์ DUNGS ซึ่งได้รับความไว้วางใจในระบบแก๊สเทรนโรงงานอุตสาหกรรมทั่วโลก รุ่นนี้รองรับการปรับตั้งแรงดันขาออกในย่านแรงดันสูง (HD) ช่วง 300 ถึง 1,500 mbar โดยทนแรงดันขาเข้าได้สูงสุด 10 bar และใช้การเชื่อมต่อแบบเกลียว Rp 1 นิ้ว ภายในมีระบบตรวจจับสัญญาณแรงดันแบบ Internal Pulse ที่ช่วยให้ชุดไดอะแฟรมตอบสนองต่อความต้องการเชื้อเพลิงของหัวเผาได้อย่างรวดเร็ว อีกทั้งยังออกแบบให้ถอดบำรุงรักษาชุดบ่าวาล์วได้ง่ายโดยไม่ต้องรื้อถอนตัวเรือนออกจากท่อ

คุณสมบัติ

• วาล์วควบคุมแรงดันก๊าซปานกลางรุ่นสปริงความแข็งสูง (HD) สำหรับควบคุมแรงดันขาออกในช่วง 300 ถึง 1,500 mbar
• ออกแบบจุดเชื่อมต่อเป็นแบบเกลียวในขนาด Rp 1 นิ้ว ติดตั้งเข้ากับชุดท่อจ่ายก๊าซของเตาอุตสาหกรรมได้สะดวก
• รองรับแรงดันก๊าซขาเข้าได้สูงสุดที่ระดับ 10 bar โดยรักษาเสถียรภาพของแรงดันปลายทางได้อย่างแม่นยำ
• กลไกภายในทำงานฉับไวต่อจังหวะการเปิด-ปิดหรือการปรับหรี่ไฟของระบบหัวเผาแก๊ส (Gas Burners)
• ตัวเรือนออกแบบให้ถอดเข้าถึงชุดชิ้นส่วนภายในได้ง่าย ช่วยประหยัดเวลาในขั้นตอนการซ่อมบำรุงตามรอบ

ข้อมูลจำเพาะ

• รูปแบบการติดตั้งเป็นเกลียวขนาด Rp 1" ออกแบบมาสำหรับหัวเผาอุตสาหกรรม
• พิกัดแรงดันขาเข้าสูงสุด (Pmax): 10 bar หรือเทียบเท่า 1,000 kPa
• ช่วงการตั้งค่าแรงดันขาออกระดับสูง (HD): 300 ถึง 1,500 mbar (30 ถึง 150 kPa)
• เป็นรุ่นมาตรฐานที่ไม่มีวาล์วตัดการทำงานฉุกเฉิน (Without SAV) แต่สามารถติดตั้งชุด SAV เพิ่มเติมแบบโมดูลาร์ได้
• วัสดุตัวเรือนทำจากเหล็กหล่อ (Cast Iron) แข็งแรงทนทาน ผ่านการรับรองตามมาตรฐานยุโรป EN 334

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 10010 HD	Rp 1	HD	5 %	10 %	300-1 500 mbar 120-602 "W.C.	-	-

ข้อมูลทางเทคนิค

• ออกแบบมาสำหรับการควบคุมแรงดันขาออกระดับสูง (HD) โดยมีช่วงการปรับตั้งค่าตั้งแต่ 300 ถึง 1,500 mbar (30 ถึง 150 kPa)
• ให้ความแม่นยำในการรักษาระดับแรงดันขาออกสูงถึงระดับ AC 5 และค่าแรงดันปิดวาล์ว (Lock-up) อยู่ในเกณฑ์มาตรฐาน SG 10
• ตัวเรือนเชื่อมต่อแบบเกลียว Rp 1 นิ้ว รุ่นมาตรฐานไม่มีวาล์ว SAV ติดตั้งมาพร้อม แต่รองรับการประกอบเพิ่มแบบ Modular ในภายหลัง
• ทนต่อสภาพอุณหภูมิแวดล้อมและอุณหภูมิของตัวกลางก๊าซได้กว้างตั้งแต่ -20 °C ไปจนถึง +60 °C
• เกลียวท่อระบายก๊าซ (Vent Line Connection) ของชุดเรกูเลเตอร์มีขนาด G 1/4 นิ้ว สำหรับต่อท่อระบายออกสู่ภายนอกอย่างปลอดภัย

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 10010 HD Data Sheet
