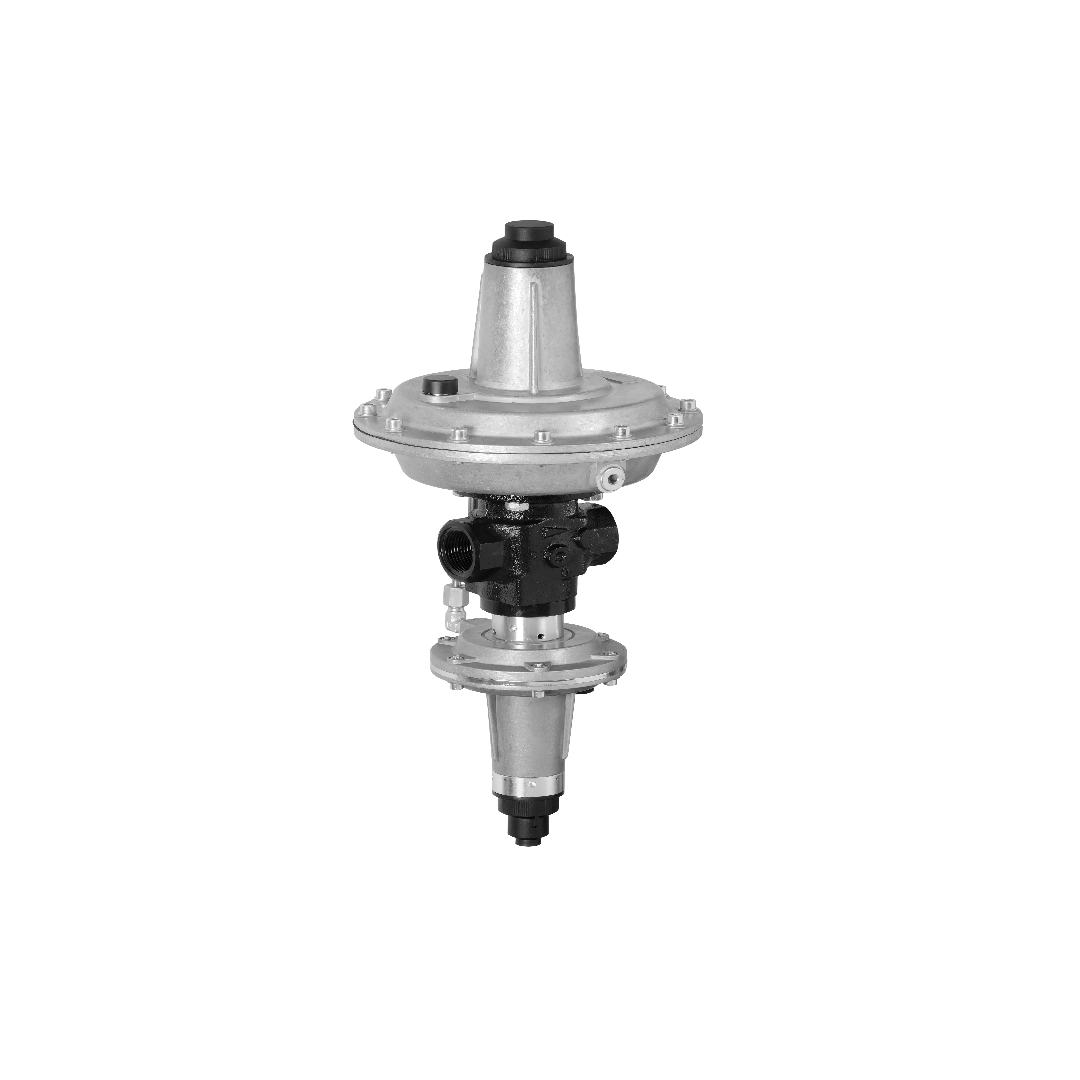

Dungs Medium Pressure Regulator FRM-NOC 100050 MD

Dungs Medium Pressure Regulator FRM-NOC 100050 MD วาล์วควบคุมแรงดันก๊าซแบบหน้าแปลนขนาด DN 50 จากแบรนด์ DUNGS ที่รองรับแรงดันขาเข้าสูงสุดถึง 10 bar (1,000 kPa) และควบคุมแรงดันขาออกย่านกลาง (MD) ได้ในช่วง 80 ถึง 420 mbar เหมาะสำหรับระบบจ่ายก๊าซหลักหรือชุดหัวเผาขนาดใหญ่ที่ใช้ก๊าซตระกูล 1, 2, 3 และก๊าซที่เป็นกลาง ภายในมีตัวเลือกขนาดบ่าวาล์วหลากหลายเพื่อให้เหมาะสมกับอัตราการไหลจริง ช่วยให้การควบคุมแรงดันมีความละเอียดสูงและรักษาประสิทธิภาพการเผาไหม้ได้อย่างต่อเนื่อง

คุณสมบัติ

• วาล์วปรับลดและรักษาระดับแรงดันก๊าซหน้าแปลนขนาด DN 50 รุ่นสปริง MD สำหรับงานแรงดันขาออกระดับกลาง
• ปรับตั้งค่าแรงดันขาออกได้ครอบคลุมตั้งแต่ 80 ถึง 420 mbar รองรับหัวเผาอุตสาหกรรมขนาดใหญ่ที่ใช้ก๊าซปริมาณมาก
• ทนแรงดันขาเข้าได้สูงสุดถึง 10 bar โดยใช้ได้กับก๊าซในตระกูลที่ 1, 2, 3 และก๊าซเฉื่อยที่ไม่กัดกร่อน
• มาพร้อมระบบตรวจวัดแรงดันภายในตัว (Internal Pulse) ช่วยให้การติดตั้งเข้ากับแนวท่อหน้าแปลน DN 50 ทำได้สะดวก
• โครงสร้างออกแบบให้เปิดซ่อมบำรุงจากด้านบนได้ง่าย และสามารถประกอบชุด SAV เพิ่มเติมในภายหลังได้

ข้อมูลจำเพาะ

• ขนาดหน้าจานเชื่อมต่อท่อก๊าซ: DN 50 (มาตรฐาน PN 25 ตาม EN 1092-1 หรือ ANSI 150 lbs)
• ทนแรงดันก๊าซขาเข้าสูงสุดได้ถึง 1,000 kPa (10 bar)
• ย่านการควบคุมแรงดันขาออกระดับปานกลาง (MD): 80 - 420 mbar (8 - 42 kPa)
• ไม่มีวาล์วตัดก๊าซนิรภัย SAV ติดตั้งมาด้วย แต่สามารถประกอบชุด SAV เพิ่มเติมแบบโมดูลาร์ได้ตามต้องการ
• เหมาะสำหรับงานหัวเผาอุตสาหกรรมที่มีแรงดันขาเข้าคงที่ ทำงานได้ในอุณหภูมิ -20 ถึง +60 องศาเซลเซียส

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 100050 MD	DN 50	MD	10 %	20 %	80-400 mbar 32-161 "W.C.	-	-

ข้อมูลทางเทคนิค

• เชื่อมต่อแบบหน้าแปลนขนาด DN 50 สำหรับควบคุมแรงดันก๊าซขาออกระดับปานกลางในช่วง 80 ถึง 400 mbar (หรือสูงสุด 420 mbar)
• ทนแรงดันก๊าซขาเข้าได้สูงสุด 10 bar โครงสร้างรุ่นไม่มีวาล์วนิรภัย SAV แต่สามารถประกอบชุด SAV เพิ่มเติมเข้ากับตัวเรือนได้ในภายหลัง
• ให้ค่าความแม่นยำในการรักษาระดับแรงดันที่ AC 5 / AC 10 และกลุ่มแรงดันปิดสนิทที่ระดับ SG 20
• ระยะความยาวตัวเรือน 254 มิลลิเมตร ใช้ระบบตรวจจับแรงดันภายในตัว (Internal Impulse) และสามารถปรับเป็น External Impulse ได้
• เหมาะสำหรับก๊าซธรรมชาติ, LPG และก๊าซที่ไม่กัดกร่อนในกลุ่ม Gas Family 1, 2, 3 ที่อุณหภูมิทำงาน -20 °C ถึง +60 °C

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 100050 MD Data Sheet
