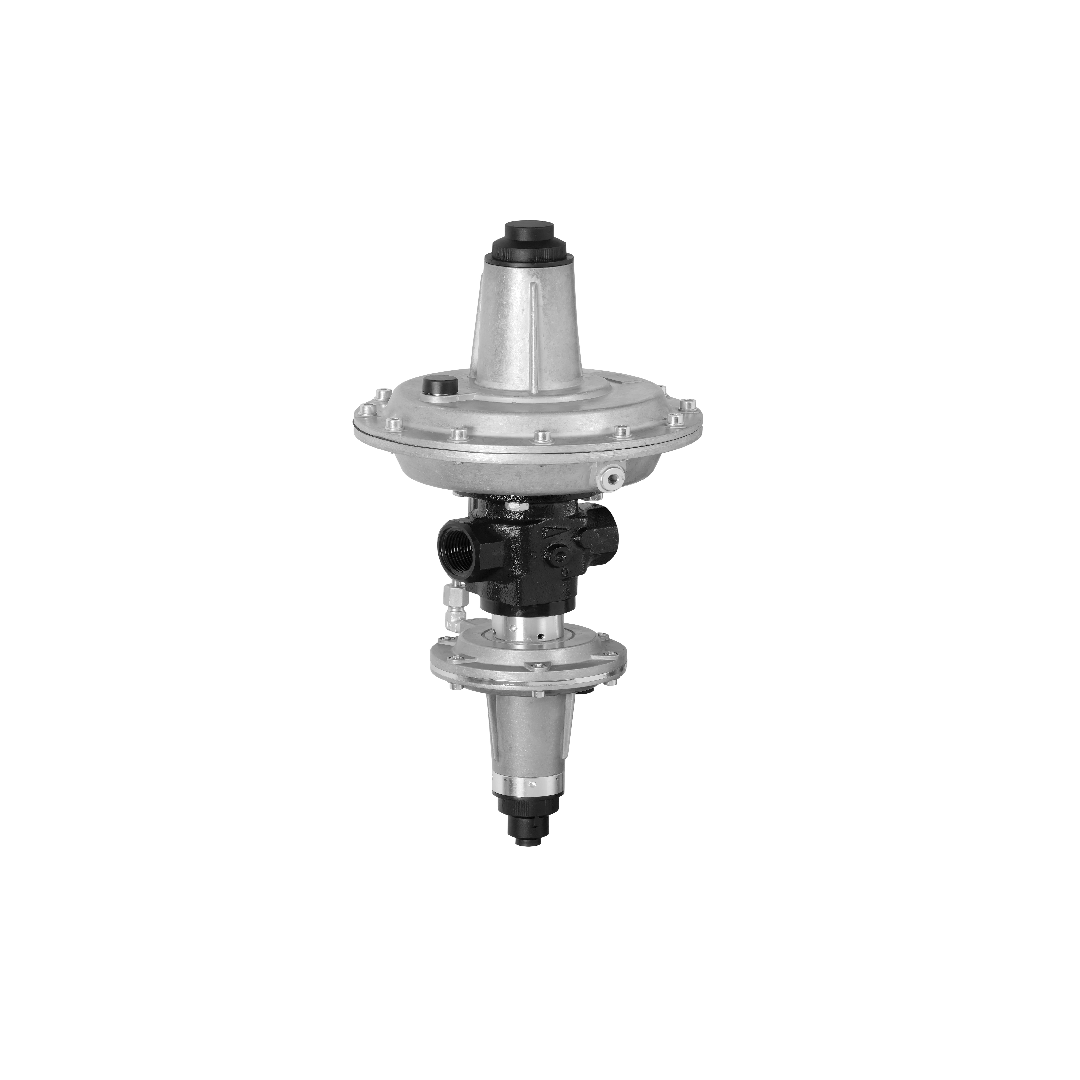

Dungs Medium Pressure Regulator FRM-NOC 100040 ND

Dungs Medium Pressure Regulator FRM-NOC 100040 ND เรกูเลเตอร์ควบคุมแรงดันก๊าซระดับกลางขนาดหน้าแปลน DN 40 จากแบรนด์ DUNGS ผู้นำด้านอุปกรณ์ควบคุมระบบก๊าซจากเยอรมนี รองรับแรงดันขาเข้าสูงสุด 10 bar และควบคุมแรงดันขาออกย่านต่ำ (ND) ช่วง 20 ถึง 100 mbar ขนาดท่อ DN 40 ช่วยรองรับปริมาณการไหลของก๊าซที่มากขึ้นสำหรับระบบเตาเผาและหม้อไอน้ำขนาดใหญ่ โดยใช้กลไก Direct-acting แบบไม่มีชุดชดเชยแรงดันขาเข้าเพื่อคงความฉับไวในการปรับแรงดันตามความต้องการเชื้อเพลิงของหัวเผาในทุกสภาวะโหลด

คุณสมบัติ

• เรกูเลเตอร์ควบคุมแรงดันก๊าซแบบหน้าแปลนขนาด DN 40 รองรับอัตราการไหลของก๊าซระดับกลางถึงสูงในโรงงาน
• ปรับตั้งแรงดันขาออกย่านต่ำ (ND) ได้ในช่วง 20 ถึง 100 mbar ให้แรงดันที่นิ่งและเสถียรแม้จ่ายก๊าซปริมาณมาก
• รับแรงดันก๊าซฝั่งขาเข้าได้สูงสุด 10 bar (1,000 kPa) เหมาะสำหรับระบบที่แรงดันขาเข้ามีความสม่ำเสมอ
• ใช้ชุดถ้วยควบคุมแบบไม่ชดเชยแรงดันขาเข้า ช่วยให้กลไกเปิด-ปิดปรับตัวตามการเปลี่ยนแปลงของการไหลได้เร็ว
• รองรับการใช้งานกับก๊าซในกลุ่ม Gas Family 1, 2, 3 และสามารถติดตั้งชุด SAV เพิ่มเติมในภายหลังได้

ข้อมูลจำเพาะ

• ขนาดหน้าจานเชื่อมต่อ (Flange Connection): DN 40 ตามมาตรฐาน EN 1092-1 (PN 25) หรือ ANSI 150 lbs
• แรงดันก๊าซขาเข้าสูงสุดที่รับได้: 10 bar (1,000 kPa)
• ย่านการปรับแรงดันขาออกระดับต่ำ (ND): 20 - 100 mbar (2 - 10 kPa)
• เป็นรุ่นไม่มีชุดวาล์วตัดก๊าซนิรภัย (Without SAV) ควบคุมแรงดันแบบ Direct-Acting พร้อมระบบตรวจจับแรงดันภายใน
• วัสดุตัวเรือนผลิตจากเหล็กหล่อคุณภาพสูงและซีล NBR รองรับการทำงานร่วมกับก๊าซธรรมชาติและก๊าซที่เป็นกลาง

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 100040 ND	DN 40	ND	10 %	20 %	20-100 mbar 8-40 "W.C.	-	-

ข้อมูลทางเทคนิค

• เรกูเลเตอร์เชื่อมต่อแบบหน้าแปลนขนาด DN 40 (ตามมาตรฐาน EN 1092-2) รุ่นไม่มีวาล์ว SAV สำหรับแรงดันขาออกต่ำ 20 ถึง 100 mbar
• รองรับแรงดันก๊าซขาเข้าสูงสุด 10 bar (1,000 kPa) ให้ความแม่นยำในการควบคุมระดับ AC 10 และกลุ่มแรงดันปิดสนิท SG 20
• สามารถเลือกติดตั้งขนาดรูบ่าวาล์ว (Orifice Seat) ได้ตั้งแต่ 10 ถึง 25 มิลลิเมตร เพื่อรองรับอัตราการไหลของท่อขนาด DN 40
• กลไกการทำงานแบบ Direct-acting ไม่มีแผ่นชดเชยแรงดันต้นทาง ช่วยให้การปรับอัตราการไหลตอบสนองต่อโหลดของหัวเผาได้รวดเร็ว
• ใช้ระบบตรวจจับแรงดันขาออกภายในตัวเรือน (Internal Pulse) ช่วยให้ติดตั้งเข้ากับสถานีลดแรงดันก๊าซได้ง่ายและประหยัดพื้นที่

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 100040 ND Data Sheet
