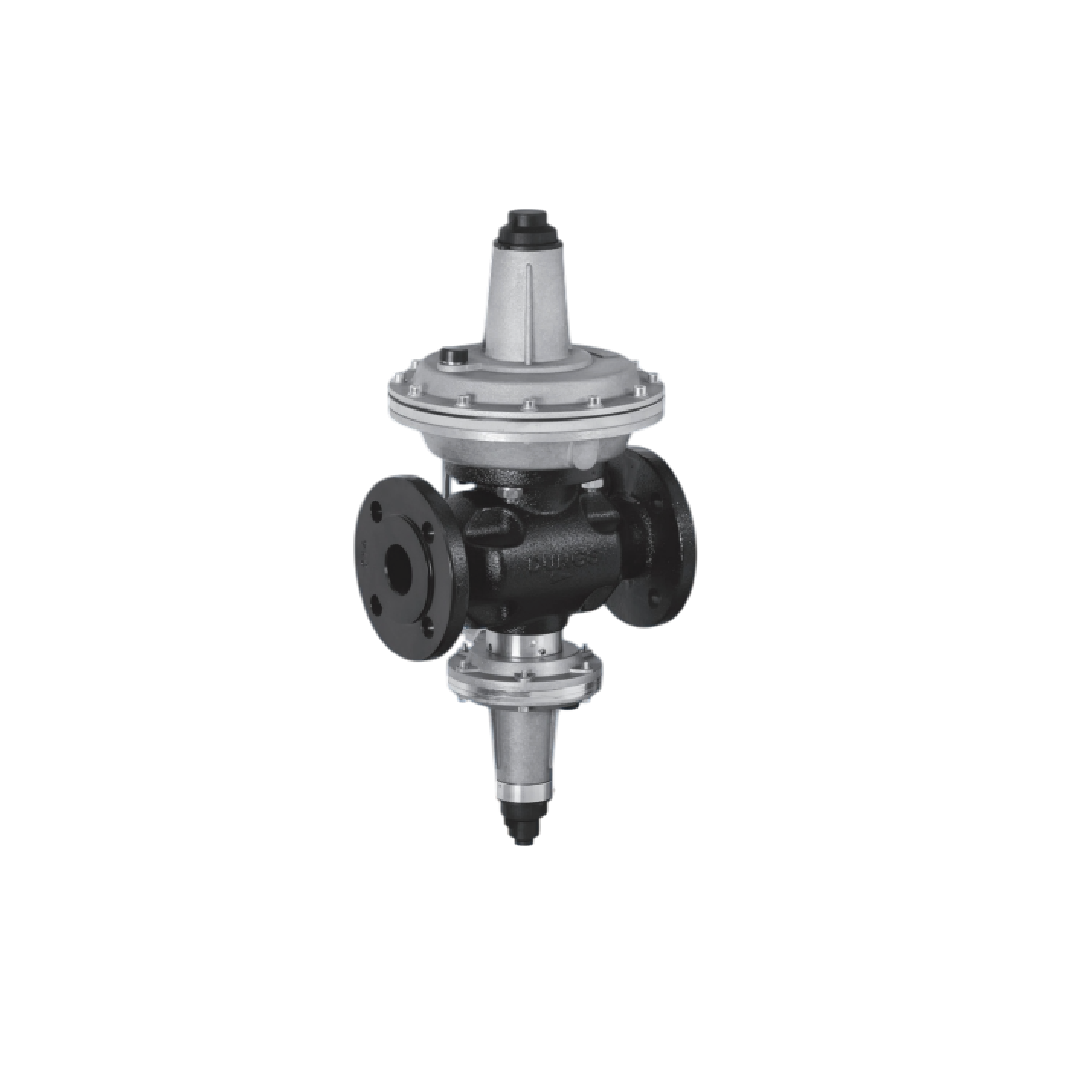

Dungs Medium Pressure Regulator FRM-NOC 100025 HD / SAV HD

Dungs Medium Pressure Regulator FRM-NOC 100025 HD / SAV HD อุปกรณ์ควบคุมแรงดันก๊าซพร้อมระบบตัดก๊าซนิรภัยแบบหน้าแปลน DN 25 จากแบรนด์ DUNGS สัญชาติเยอรมนี รองรับแรงดันขาเข้าสูงสุด 10 bar และปรับควบคุมแรงดันขาออกย่านสูง (HD) ได้ที่ระดับ 300 ถึง 1,500 mbar โครงสร้างแบบโมดูลาร์ช่วยรวมฟังก์ชันการปรับลดแรงดันและการป้องกันแรงดันผิดปกติไว้ในชุดเดียวกัน เหมาะสำหรับระบบ Gas Train ของหัวเผาอุตสาหกรรมที่ต้องการแรงดันส่งระดับสูง ความแม่นยำในการจ่ายเชื้อเพลิง และความสะดวกในการซ่อมบำรุง

คุณสมบัติ

• เรกูเลเตอร์ปรับแรงดันก๊าซหน้าแปลน DN 25 รุ่น HD มาพร้อมชุด Safety Shut-Off Valve (SAV HD) ประสิทธิภาพสูง
• กำหนดค่าแรงดันขาออกได้ตั้งแต่ 300 ถึง 1,500 mbar รองรับระบบหัวเผาที่ต้องการแรงดันก๊าซค่อนข้างสูง
• รับแรงดันต้นทางได้สูงสุด 10 bar พร้อมระบบตัดก๊าซอัตโนมัติที่ทำงานแยกส่วนอย่างอิสระเพื่อความปลอดภัยสองชั้น
• มีขนาด Orifice ให้เลือกเปลี่ยนได้ 4 ถึง 6 ขนาด เพื่อให้เหมาะสมกับอัตราการไหลของท่อ DN 25 ในแต่ละหน้างาน
• มาพร้อมระบบ Internal Pulse ในตัว และสามารถปรับไปใช้ External Pulse ได้ตามการออกแบบทางวิศวกรรม

ข้อมูลจำเพาะ

• พอร์ตเชื่อมต่อแบบหน้าจาน (Flanged) ขนาด DN 25 สะดวกต่อการซ่อมบำรุงและติดตั้ง
• ทนแรงดันด้านขาเข้าได้สูงสุดถึง 10 bar (1,000 kPa)
• ช่วงการปรับตั้งแรงดันด้านขาออกระดับสูง (HD): 300 - 1,500 mbar (30 - 150 kPa)
• มีอุปกรณ์นิรภัย SAV HD ติดตั้งมาพร้อมใช้งาน สั่งปิดวาล์วอย่างรวดเร็วเมื่อตรวจพบแรงดันเกินพิกัด
• ผลิตตามมาตรฐาน EN 334 และ EN 14382 เหมาะสำหรับระบบหัวเผาอุตสาหกรรมที่ต้องการความแม่นยำและความปลอดภัย

Type	Connection	Version	Accuracy class* [AC]	Closing pressure class* [SG]	Outlet pressure range Wd	Monitoring depression SAV	Monitoring over-pressure SAV
						Wdu	Wdo
FRM-NOC 100025 HD / SAV HD	DN 25	HD	5 %	10 %	300-1 500 mbar 120-602 "W.C.	150-3 000 mbar 60-1200 "W.C.	600-5 000 mbar 241-2 005 "W.C.

ข้อมูลทางเทคนิค

• ควบคุมแรงดันก๊าซขาออกระดับสูง 300 ถึง 1,500 mbar ด้วยตัวเรือนหน้าแปลนขนาด DN 25 พร้อมวาล์วนิรภัย SAV HD ในตัว
• ชุด SAV HD ป้องกันแรงดันปลายทางเกินพิกัดในช่วง 500 ถึง 3,500 mbar และป้องกันแรงดันตกในช่วง 150 ถึง 1,400 mbar
• ทนแรงดันขาเข้าได้สูงสุด 1,000 kPa (10 bar) ให้ความแม่นยำการควบคุมระดับ AC 5, ค่า Lock-up SG 10 และความแม่นยำ SAV ที่ AG 5
• ระยะติดตั้งระหว่างหน้าแปลน 184 มิลลิเมตร โครงสร้างแข็งแรงทนทานและสามารถถอดเปลี่ยนขนาด Orifice ภายในได้สะดวก
• ใช้ระบบตรวจจับแรงดันแบบ Internal Impulse เป็นมาตรฐานและรองรับการปรับเปลี่ยนเป็น External Impulse ตามความต้องการของระบบ

เอกสารข้อมูล

Dungs Medium Pressure Regulator FRM-NOC 100025 HD / SAV HD Data Sheet
