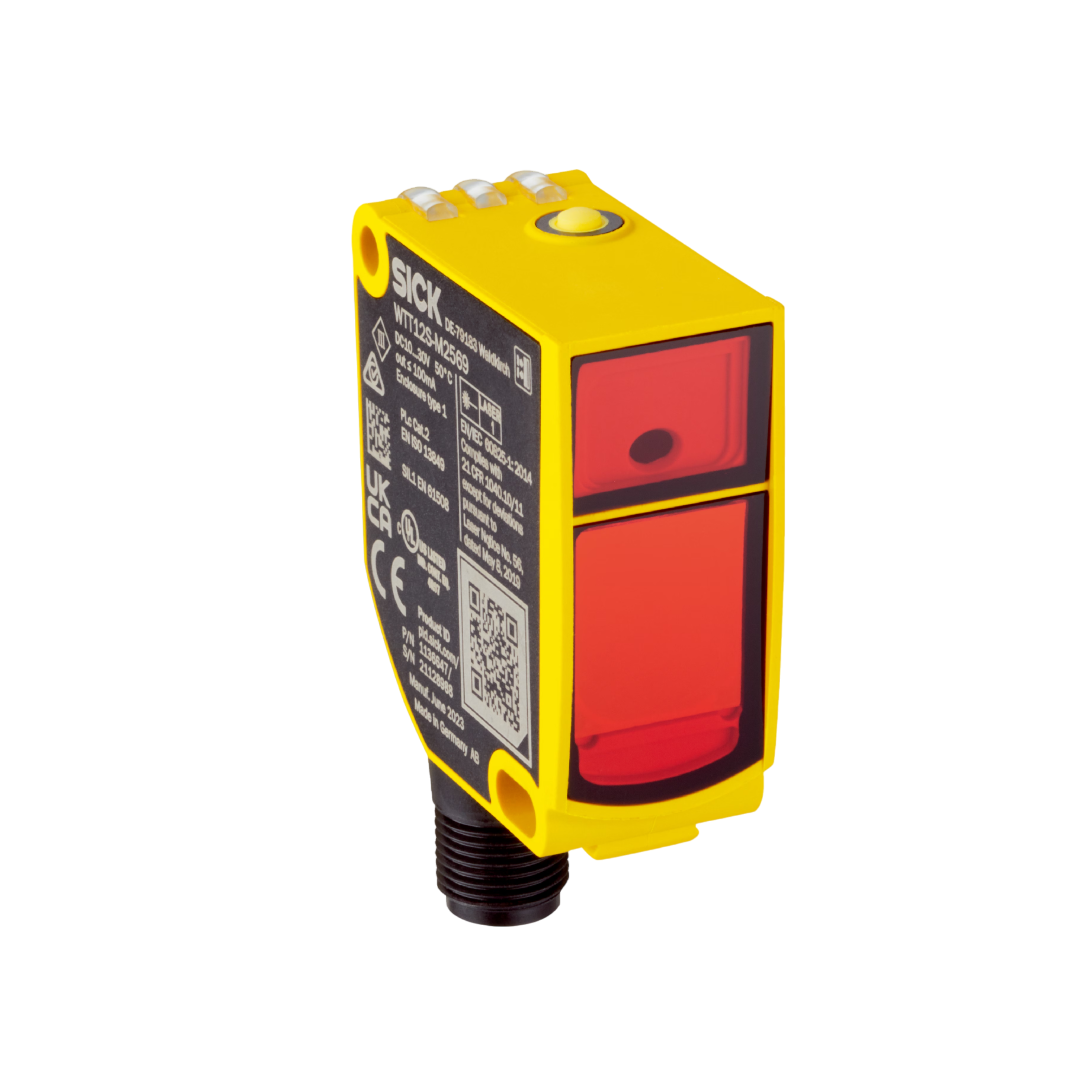

Distance Sensors SICK รุ่น Laser Distance Sensors WTT12S-C2569 เซนเซอร์วัดระยะทาง
Distance Sensors SICK รุ่น Laser Distance Sensors WTT12S-C2569 เซนเซอร์วัดระยะทาง
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Distance Sensors SICK รุ่น Laser Distance Sensors WTT12S-C2569 เซนเซอร์วัดระยะทาง
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Laser Distance Sensors จาก SICK เป็นเซนเซอร์ที่ใช้เทคโนโลยี Laser Triangulation หรือ Time-of-Flight (ToF) เพื่อตรวจวัดระยะทางของวัตถุ โดยการปล่อยแสงเลเซอร์ไปยังพื้นผิวหรือวัตถุที่ต้องการตรวจจับ แล้วทำการวัดระยะห่างจากเซนเซอร์ถึงวัตถุ โดยการวิเคราะห์การสะท้อนของแสงเลเซอร์ที่กลับมา ซึ่งสามารถให้ข้อมูลที่แม่นยำและมีความละเอียดสูงในการตรวจวัดระยะทางในหลากหลายสภาพแวดล้อม
WTT12 PowerProx
เซนเซอร์ตรวจจับวัตถุแบบโฟโตอิเล็กทริก MultiTask ที่รองรับการใช้งานหลากหลายรูปแบบ เซนเซอร์ตรวจจับวัตถุแบบโฟโตอิเล็กทริก WTT12 PowerProx มีจุดเด่นที่ความสามารถในการใช้งานที่หลากหลาย โดยรุ่น PowerProx Distance โดดเด่นด้วยการตรวจจับวัตถุได้อย่างแม่นยำที่ระยะไกลถึง 3.8 เมตร ส่วนรุ่น PowerProx Precision สามารถตรวจจับวัตถุขนาดเล็กมากได้อย่างแม่นยำ ขณะที่รุ่น PowerProx Speed มีเวลาตอบสนองสั้นและความถี่ในการสวิตช์สูง เหมาะอย่างยิ่งสำหรับการตรวจจับวัตถุอย่างแม่นยำในความเร็วสูง ทุกรุ่นมีเวอร์ชันพิเศษสำหรับการตรวจจับวัตเงาวาวโดยเฉพาะ เซนเซอร์ WTT12 ทั้งหมดใช้เทคโนโลยี Time-of-Flight และสามารถปรับตั้งค่าได้ง่ายผ่านปุ่มปรับค่าหรือปุ่มสอนงาน (teach-in)
คุณสมบัติ
- ดีไซน์ตัวเรือนขนาดกะทัดรัด (20 มม. x 49.6 มม. x 44.2 มม.) พร้อมระยะตรวจจับได้ไกลถึง 3.8 เมตร
- มีเซนเซอร์หลากหลายรุ่นสำหรับการใช้งานเฉพาะด้าน
- ปรับค่าได้ด้วยปุ่มปรับความไวหรือปุ่มสอนงาน (teach-in) พร้อมจุดแสงที่มองเห็นชัดและสม่ำเสมอ
- ความถี่ในการสวิตช์สูงสุดถึง 1,000 Hz และใช้เทคโนโลยี Time-of-Flight
- รองรับการเชื่อมต่อผ่านเอาต์พุตแบบแอนะล็อกและอินเทอร์เฟซ IO-Link
ประโยชน์
- ความยืดหยุ่นสูงในการออกแบบเครื่องจักรด้วยตัวเลือกการติดตั้งที่ประหยัดพื้นที่
- ความยืดหยุ่นสูงจากความสามารถในการใช้งานที่หลากหลาย
- ใช้งานง่ายด้วยการปรับตั้งเซนเซอร์ที่สะดวกและการจัดแนวเซนเซอร์ที่แม่นยำ
- ตรวจจับวัตถุได้อย่างแม่นยำ แม้ในกรณีที่พื้นผิวมีความเงาวาวหรือมีสีดำสนิท รวมถึงในสภาวะที่มีแสงสะท้อนจากพื้นหลัง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Functional principle | Photoelectric proximity sensor |
| Functional principle detail | Absence of reference object or reference surface |
| Housing design (light emission) | Rectangular |
| Safety-related detection zone | 150 mm ... 2,000 mm, Target with 6% remission or higher. The laser beam hits the target surface at an angle of incidence of 90°, the light spot is covered fully by the target. Distance front of sensor to reference surface: 150 mm ... 2,000 mm, distance reference surface to background, e.g., step/opening: > 85 mm 1) |
| Type of light | Visible red light |
| Light source | Laser 2) |
| Light spot size (distance) | Ø 15 mm (within the sensing range) |
| Maximum pulse power | < 250 mW |
| Wave length | 658 nm |
| Pulse duration | 0.004 µs |
| Laser class | 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) |
| Adjustment | Single teach-in button (1 x) |
| Safety integrity level | SIL 1 (IEC 61508) |
| Performance class SRS/SRSS | C (IEC TS 62998-1) |
| Performance level | PL c (ISO 13849-1) |
| Category | Category 2 (ISO 13849-1) |
| MTTFD | 138 years (ISO 13849-1) |
| PFHD (mean probability of a dangerous failure per hour) | 3,3 x 10-7 |
| DCavg | 60 % |
| TM (mission time) | 20 years (ISO 13849-1) |
| Maximum demand rate | 36 /h |
| Test rate (external test) | At least 100 times the average expected demand rate (ISO 13849-1) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Dimensions (W x H x D) | 20 mm x 49.6 mm x 44.2 mm |
| Housing material | Plastic, VISTAL® |
| Optics material | Plastic, PMMA |
| Weight | 48 g |
| Connection type | Plug, M12, 5-pin |
