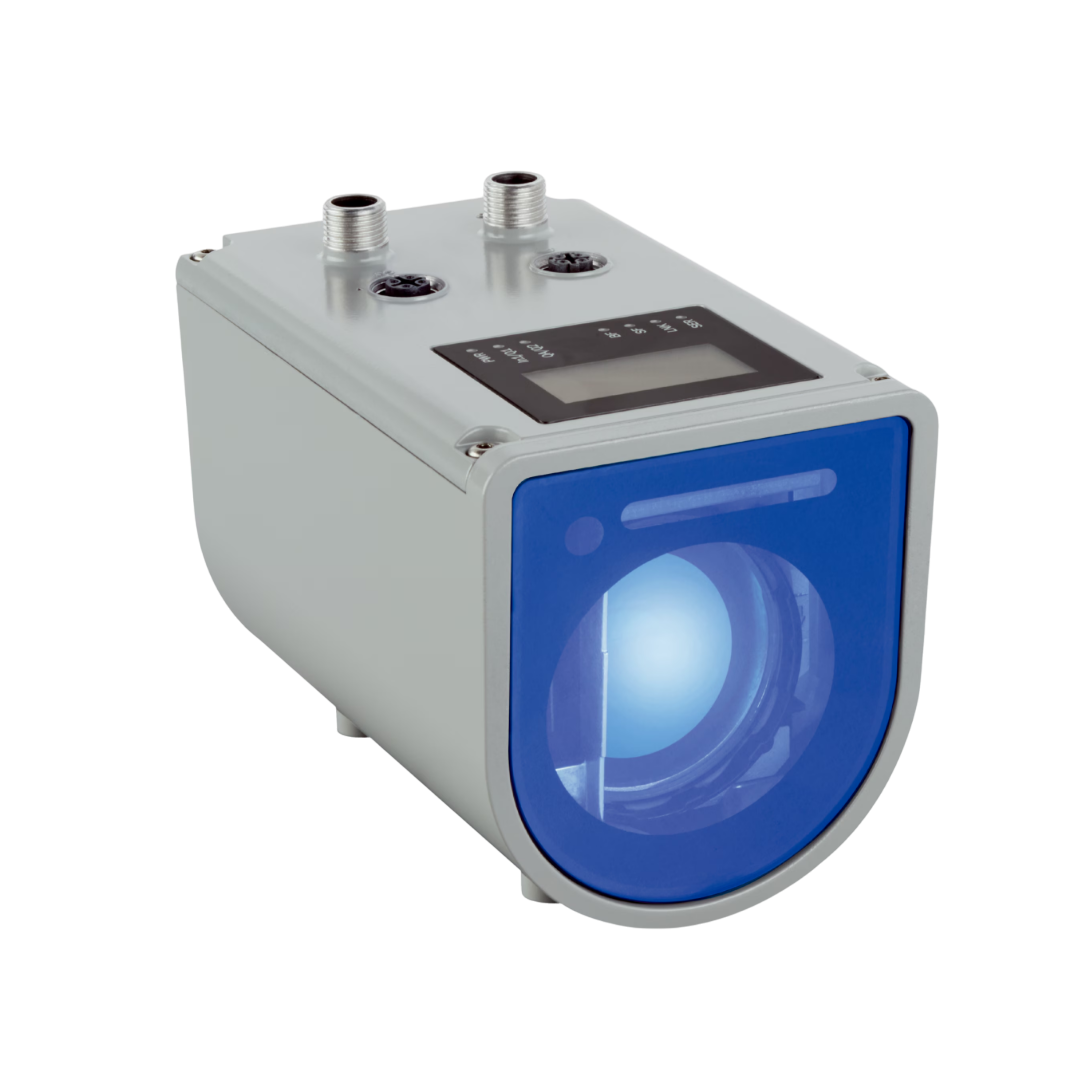

Distance Sensors SICK รุ่น Laser Distance Sensors DT1000-S11102 เซนเซอร์วัดระยะทาง
Distance Sensors SICK รุ่น Laser Distance Sensors DT1000-S11102 เซนเซอร์วัดระยะทาง
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Distance Sensors SICK รุ่น Laser Distance Sensors DT1000-S11102 เซนเซอร์วัดระยะทาง
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Laser Distance Sensors จาก SICK เป็นเซนเซอร์ที่ใช้เทคโนโลยี Laser Triangulation หรือ Time-of-Flight (ToF) เพื่อตรวจวัดระยะทางของวัตถุ โดยการปล่อยแสงเลเซอร์ไปยังพื้นผิวหรือวัตถุที่ต้องการตรวจจับ แล้วทำการวัดระยะห่างจากเซนเซอร์ถึงวัตถุ โดยการวิเคราะห์การสะท้อนของแสงเลเซอร์ที่กลับมา ซึ่งสามารถให้ข้อมูลที่แม่นยำและมีความละเอียดสูงในการตรวจวัดระยะทางในหลากหลายสภาพแวดล้อม
Dx1000
ประสิทธิภาพยอดเยี่ยมในระยะไกล สำหรับการวัดระยะที่เชื่อถือได้ทั้งในร่มและกลางแจ้ง: เซนเซอร์วัดระยะทางระยะไกล Dx1000 พร้อมเลเซอร์อินฟราเรดเหมาะอย่างยิ่งสำหรับการใช้งานกับเครน การตรวจจับยานพาหนะในระบบจราจร และการวัดแผ่นเหล็กร้อนในโรงงานเหล็ก Dx1000 มีความหลากหลายในการใช้งานอย่างยอดเยี่ยม – เทคโนโลยี HDDM+ (High Definition Distance Measurement พร้อมเทคโนโลยี multi-echo) ช่วยให้สามารถวัดระยะได้อย่างแม่นยำสูง แม้ในสภาวะแวดล้อมที่มีแสงรบกวน ฝน หิมะ หรือหมอก เซนเซอร์นี้โดดเด่นในการติดตามวัตถุในแนวแกน และสามารถตรวจจับขอบของวัตถุที่เคลื่อนเข้ามาจากด้านข้างได้อย่างรวดเร็ว อุปกรณ์สามารถทำงานทั้งหมดนี้ได้ด้วยรอบการวัดที่เร็วถึงหนึ่งมิลลิวินาที ทำให้เหมาะอย่างยิ่งสำหรับใช้งานในระบบควบคุมแบบวงปิด
คุณสมบัติ
- เซนเซอร์วัดระยะทางระยะไกลพร้อมเลเซอร์อินฟราเรดที่ใช้เทคโนโลยี HDDM+
- สามารถวัดวัตถุตามธรรมชาติ (DT1000) หรือรีเฟลกเตอร์ (DL1000)
- ตัวเรือนกันฝุ่นและกันน้ำ (IP 65 และ IP 67) ผลิตจากอะลูมิเนียมอัลลอยด์ที่ทนต่อการกัดกร่อนสูง
- อินพุตและเอาต์พุตดิจิทัลแบบกำหนดค่าได้, เอาต์พุตแบบแอนะล็อก และอินเทอร์เฟซ Fieldbus (ขึ้นอยู่กับรุ่น)
- สามารถวัดพื้นผิวที่มีอุณหภูมิสูงได้ (DT1000)
ประโยชน์
- การวัดระยะที่เชื่อถือได้ทั้งในร่มและกลางแจ้ง ช่วยให้ระบบมีความพร้อมใช้งานสูง
- เทคโนโลยี Multi-echo ช่วยลดการสะท้อนที่ไม่ต้องการ ทำให้สามารถใช้งานได้หลากหลายยิ่งขึ้น
- ตัวเลือกการปรับค่าที่ครอบคลุม ช่วยให้สามารถปรับแต่งให้เหมาะกับงานวัดเฉพาะได้อย่างลงตัว
- เริ่มต้นใช้งานได้อย่างรวดเร็วและปลอดภัย ด้วยหน้าจอสัมผัสแบบกราฟิก อินเทอร์เฟซผู้ใช้ SOPAS ET ที่ใช้งานสะดวก และเลเซอร์ปรับแนวสีแดง
- จำนวนรุ่นของอุปกรณ์ที่น้อยลง (เพื่อการมาตรฐาน) แต่รองรับความต้องการที่หลากหลาย ช่วยลดต้นทุน
- เลเซอร์คลาส 1 ปลอดภัยต่อดวงตา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Measurement principle | HDDM+ |
| Measuring range | 0.2 m ... 155 m, 6% remission factor 1) 2) 3) 0.2 m ... 460 m, 90% remission factor 1) 2) 3) |
| Target | Natural objects |
| Resolution | 0.001 mm ... 100 mm, adjustable 4) |
| Repeatability | ≥ 1 mm, See repeatability characteristic lines 1) 5) 6) 7) |
| Measurement accuracy | Typ. ± 15 mm 8) 9) |
| Response time | 3 ms ... 384 ms 7) |
| Measurement cycle time | 1 ms 4 ms 16 ms 64 ms 128 ms |
| Output time | ≥ 1 ms 10) |
| Light source | Infrared light (905 nm, measuring laser) Visible red light (650 nm, Adjustment aid) |
| Laser class | 1, even with simultaneous operation of measurement and alignment laser (IEC 60825-1:2014, EN 60825-1:2014) |
| Typ. light spot size (distance) | 5 mm x 20 mm (at 1 m) 11) 20 mm x 20 mm (at 5 m) 11) 35 mm x 25 mm (at 10 m) 11) 150 mm x 50 mm (at 50 m) 11) 290 mm x 80 mm (at 100 m) 11) 570 mm x 140 mm (at 200 m) 11) |
| Filter | Rain and snow filter Fog filter Moving average distance value Kalman filter Moving average speed value |
| Max. object temperature | =+1,400 °C 12) |
| Additional function | Selection of relevant distance and signal level range Selection of first or last echo in selected distance and signal level range |
| Average laser service life (at 25 °C) | 100,000 h 13) |
| Max. movement speed | 128 m/s |
| Safety-related parameters | MTTFD 101 years DCavg 0% |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Dimensions (W x H x D) | 84 mm x 104.4 mm x 140.5 mm |
| Housing material | Metal (Aluminum alloy (AlSi12)) |
| Window material | Glass |
| Weight | 1,000 g |
| Connection type | Round connector M12 x 1 |
