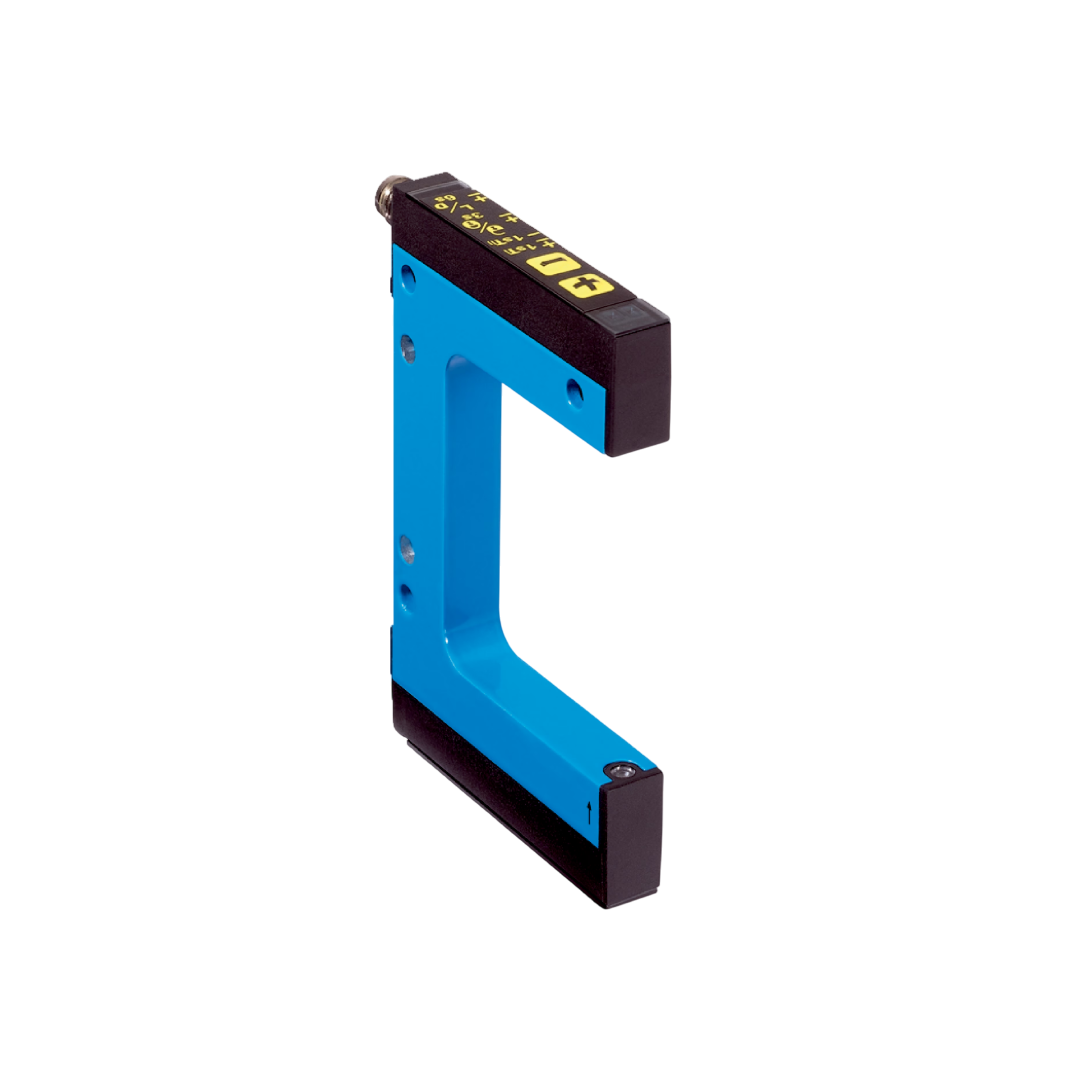

Detection Sensors SICK รุ่น Fork Sensors WFL50-60B416 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Fork Sensors WFL50-60B416 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Fork Sensors WFL50-60B416 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Fork Sensors ของ SICK คือ เซนเซอร์ที่ออกแบบมาเพื่อการตรวจจับตำแหน่งของวัตถุหรือชิ้นส่วนที่มีขนาดใหญ่ในกระบวนการอุตสาหกรรม โดยเฉพาะในงานที่ต้องการการตรวจจับในลักษณะของช่องเปิดที่มีลักษณะเหมือน "ปีก" หรือ "แฉก" ซึ่งเป็นลักษณะการทำงานของเซนเซอร์ประเภทนี้ ที่มีช่องเปิดระหว่างเซนเซอร์เพื่อให้วัตถุสามารถผ่านได้ ซึ่งเหมาะสำหรับการใช้งานที่มีความต้องการตรวจจับในพื้นที่กว้างและแม่นยำ Fork Sensors ใช้หลักการการตรวจจับแบบ optical sensing (การตรวจจับด้วยแสง) ซึ่งช่วยให้การตรวจจับตำแหน่งของวัตถุที่ผ่านช่องเซนเซอร์สามารถทำได้แม่นยำและมีความเสถียรสูง เซนเซอร์เหล่านี้มักจะใช้ในงานที่เกี่ยวข้องกับการตรวจจับการเคลื่อนไหวหรือการตรวจจับการมีอยู่ของวัตถุที่ไม่สามารถตรวจจับได้ด้วยเซนเซอร์ประเภทอื่น ๆ
WFL
เซ็นเซอร์ที่สมบูรณ์แบบสำหรับการตรวจจับชิ้นส่วนขนาดเล็กมากและการวางตำแหน่งที่แม่นยำ เซ็นเซอร์ Fork เลเซอร์ WF Laser มีลักษณะเด่นคือเวลาตอบสนองที่รวดเร็วและลำแสงเลเซอร์ที่มองเห็นได้และมีความเข้มข้นสูง ตัวส่งและตัวรับทำงานด้วยการออกแบบแบบ ผ่านแสง (through-beam) และรวมอยู่ในตัวเรือนเดียวกัน ดังนั้นไม่จำเป็นต้องปรับตั้งใด ๆ เซ็นเซอร์นี้รับประกันความแม่นยำในการวางตำแหน่งที่สูงมาก และทำงานได้อย่างรวดเร็วและแม่นยำมาก ทำให้มันเหมาะสมอย่างยิ่งสำหรับการตรวจจับวัตถุขนาดเล็กมาก เช่น เข็มหรือสายไฟ นอกจากนี้ยังแนะนำให้ใช้สำหรับการตรวจจับวัตถุโปร่งใส มีรุ่น WF Laser ทั้งหมด 21 รุ่นที่สามารถใช้งานได้ในหลายแอปพลิเคชัน
คุณสมบัติ
- เลเซอร์ Class 1 ที่มีความแม่นยำสูง
- การตั้งค่าระดับการสวิตช์ (Switching threshold) อย่างง่ายและแม่นยำผ่าน IO-Link, ปุ่ม Teach-in หรือปุ่มบวก/ลบ
- เวลาตอบสนองเร็ว: 100 ไมโครวินาที (μs)
- รองรับเอาต์พุตสวิตชิ่งแบบ PNP และ NPN
- ฟังก์ชันสลับการทำงานระหว่าง แสง/ไม่มีแสง (Light/Dark switching)
- ตัวเรือนอะลูมิเนียมที่ทนทาน พร้อมระดับการป้องกัน IP 65
- เซ็นเซอร์อัจฉริยะ (Smart sensor) พร้อมอินเทอร์เฟซ IO-Link ในตัว
ประโยชน์
- ลำแสงเลเซอร์ที่มีความแม่นยำสูงทำให้มั่นใจได้ในความแม่นยำของการวัดตลอดช่วงการวัดทั้งหมดและการตรวจจับวัตถุขนาดเล็กมากได้อย่างน่าเชื่อถือ
- ลำแสงเลเซอร์ที่มองเห็นได้ช่วยให้การปรับตั้งและการจัดแนวทำได้ง่ายและรวดเร็ว
- การตั้งค่าที่เชื่อถือได้และง่ายดายผ่านปุ่ม Teach-in ช่วยเพิ่มความน่าเชื่อถือในกระบวนการ
- ขนาด Fork ที่หลากหลายช่วยเพิ่มความยืดหยุ่นในการติดตั้ง
- ตัวเรือนอะลูมิเนียมทนทาน เหมาะสำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบัน
- ด้วย IO-Link หรือการสอนการตั้งค่าผ่านภายนอก สามารถปรับระดับการสวิตช์ระหว่างกระบวนการได้ เพิ่มความน่าเชื่อถือของกระบวนการ
- ข้อมูลจาก PLC สามารถเข้าถึงได้ง่ายผ่าน IO-Link
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Functional principle | Optical detection principle |
| Dimensions (W x H x D) | 10 mm x 88.5 mm x 74 mm |
| Fork width | 50 mm |
| Fork depth | 59 mm |
| Minimum detectable object (MDO) | 0.05 mm |
| Light source | Laser, red |
| Adjustment | Plus/minus button (Teach-in, sensitivity, light/dark switching) |
| Teach-in mode | 2-point teach-in |
ข้อมูลทางเทคนิค
| Supply voltage | 10 V DC ... 30 V DC |
| Ripple | < 10 % |
| Current consumption | 40 mA 1) |
| Switching frequency | 10 kHz |
| Response time | ≤ 100 µs |
| Stability of response time | ± 20 µs |
| Jitter | 40 µs |
| Switching output | PNP/NPN |
| Switching output (voltage) | PNP: HIGH = UV ≤ 2 V / LOW approx. 0 V NPN: HIGH = approx. UV / LOW ≤ 2 V |
| Switching mode | Light/dark switching |
| Output current Imax. | 100 mA |
| Initialization time | 100 ms |
| Connection type | Male connector M8, 4-pin |
| Protection class | III 2) |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Enclosure rating | IP65 |
| Weight | Approx. 36 g ... 160 g 3) |
| Housing material | Aluminum |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing WFL - Plus/minus buttons
- Dimensions in mm (inch)
- ① Optical axis
- ② Mounting hole, Ø 4.2 mm
- ③ WFL50/80/120 only
