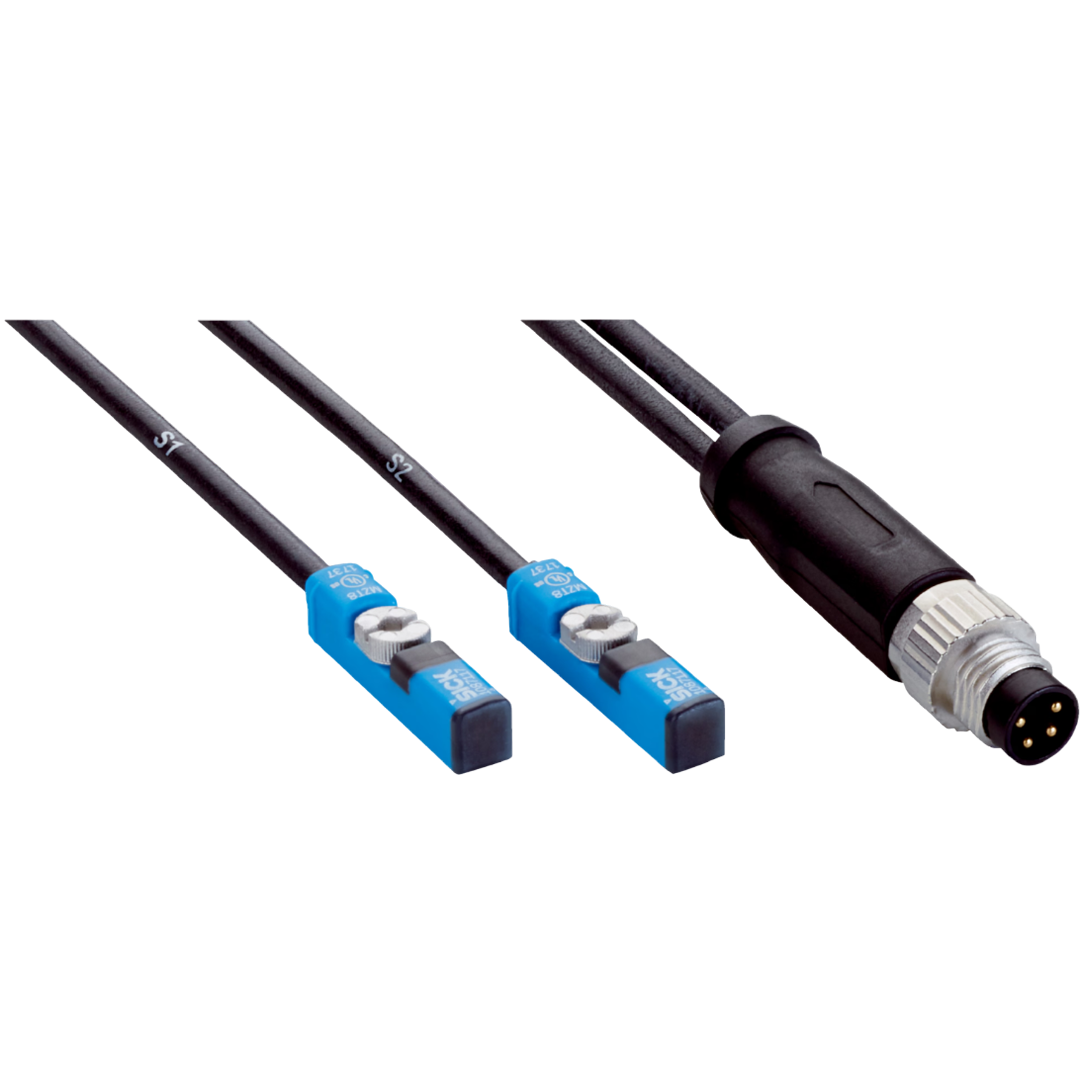

Detection Sensors SICK รุ่น Cylinder Sensors MZT8-03VPS-KRTS37 เซ็นเซอร์ตรวจจับวัตถุ

Cylinder Sensors ของ SICK คือ เซนเซอร์ที่ออกแบบมาเพื่อใช้ตรวจจับตำแหน่งหรือการเคลื่อนที่ของลูกสูบ (piston) ในกระบอกสูบ (cylinder) ซึ่งเป็นส่วนสำคัญในระบบไฮดรอลิกหรือระบบนิวแมติกส์ (pneumatic) ที่ใช้ในเครื่องจักรอุตสาหกรรมและอุปกรณ์อัตโนมัติ เซนเซอร์เหล่านี้ช่วยให้สามารถติดตามตำแหน่งของลูกสูบได้ในเวลาเรียลไทม์ ซึ่งมีประโยชน์ในการควบคุมและตรวจสอบกระบวนการทำงานต่างๆ

MZT8

เซ็นเซอร์กระบอกสูบที่มีจุดสวิตชิ่งที่แม่นยำสำหรับกระบอกสูบ T-slot เซ็นเซอร์ MZT8 จาก SICK เป็นโซลูชันที่ยืดหยุ่นสำหรับการตรวจจับตำแหน่งของลูกสูบใน ตัวกระตุ้นอากาศ (pneumatic actuators) เซ็นเซอร์นี้สามารถติดตั้งได้ง่ายในกระบอกสูบและสามารถขันด้วยมือได้เพียงแค่ การหมุนสกรูครึ่งรอบ โดยใช้ไขควงแฉกหรือประแจหกเหลี่ยม MZT8 ไม่เพียงแต่เหมาะสมกับช่อง T-slot เท่านั้น แต่ยังใช้เทคโนโลยี GMR (Giant Magneto-Resistance) ที่ได้รับสิทธิบัตร และ SICK ASIC ซึ่งช่วยให้เซ็นเซอร์ทำการสวิตชิ่งได้ในครั้งเดียวอย่างแม่นยำ และการสวิตชิ่งหลายครั้งจะถูกยับยั้งเพื่อเพิ่มประสิทธิภาพของเครื่องจักร MZT8 มีตัวเลือกหลากหลายและมีระดับการป้องกันที่ IP69K รวมถึง ความทนทานต่ออุณหภูมิสูงถึง 100°C ซึ่งช่วยให้เซ็นเซอร์มีอายุการใช้งานยาวนานและลดค่าใช้จ่ายในการบำรุงรักษา

คุณสมบัติ

• สามารถใช้งานได้กับกระบอกสูบมาตรฐานทั้งหมด, สไลด์เชิงเส้น และ กริปเปอร์ โดยใช้ T-slot และ – ด้วย อะแดปเตอร์ – สามารถใช้งานได้กับกระบอกสูบ แบบแท่งกลม, แบบตัวเชื่อมต่อ, และแบบโปรไฟล์ รวมถึงกระบอกสูบที่มีร่องรางตัวนกพิราบ
• การติดตั้งเซ็นเซอร์ในช่องจากด้านบนทำให้การติดตั้งรวดเร็วและง่าย
• สกรูยึดรวม (สกรูหกเหลี่ยมและสกรูแฉก)
• รุ่นที่ทนความร้อน: ทนความร้อนได้ถึง 100°C
• ตัวเรือนเซ็นเซอร์ที่สั้นมาก เหมาะสำหรับการใช้งานในกระบอกสูบที่มีการเดินทางสั้น
• ระดับการป้องกัน: IP67, IP68, IP69K

ประโยชน์

• สามารถใช้งานได้ที่อุณหภูมิสูงสุดถึง 100°C
• ตัวเรือนที่ทนทาน พร้อมระดับการป้องกัน IP67, IP68 หรือ IP69K ช่วยยืดอายุการใช้งานของเซ็นเซอร์
• เพิ่มประสิทธิภาพของเครื่องจักรด้วยการสวิตชิ่งที่แม่นยำในครั้งแรก
• การติดตั้งรวดเร็วและง่ายดายโดยใช้ ประแจหกเหลี่ยม หรือ ไขควงแฉก
• ประหยัดเวลาในการติดตั้งเริ่มต้นและการเปลี่ยนเซ็นเซอร์ใหม่ เพราะสามารถใส่เซ็นเซอร์เข้าไปในช่องจากด้านบนโดยไม่ต้องถอดฝาปิดกระบอกสูบ
• ค่าใช้จ่ายในการบำรุงรักษาต่ำ เพราะเซ็นเซอร์ทนต่อแรงกระแทกและแรงสั่นสะเทือน จึงไม่เลื่อนหรือหลุดจากช่อง

ข้อมูลเฉพาะ

ข้อมูลทางเทคนิค

Dimensional drawing

• Dimensions in mm (inch)
• ① Display LED
• ② Fixing screw SW 2.0
• ③ cable
• ④ Connection
• ⑤ Sensor element position; short overrun distance (3 mm): 2.25 mm, long overrun distance (9 mm): 1.5 mm
