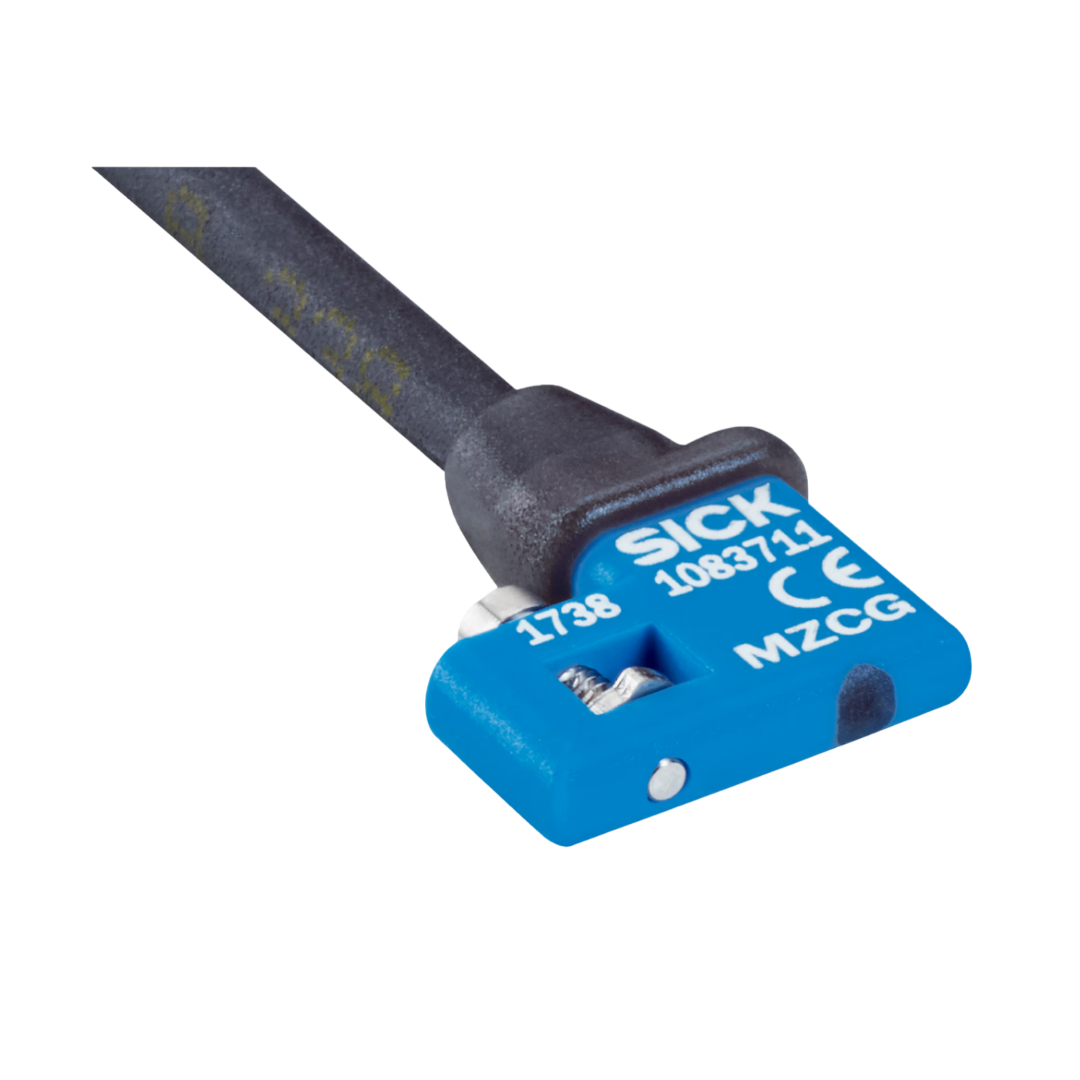

Detection Sensors SICK รุ่น Cylinder Sensors MZCG-1Z7NS-KP0 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Cylinder Sensors MZCG-1Z7NS-KP0 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Cylinder Sensors MZCG-1Z7NS-KP0 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Cylinder Sensors ของ SICK คือ เซนเซอร์ที่ออกแบบมาเพื่อใช้ตรวจจับตำแหน่งหรือการเคลื่อนที่ของลูกสูบ (piston) ในกระบอกสูบ (cylinder) ซึ่งเป็นส่วนสำคัญในระบบไฮดรอลิกหรือระบบนิวแมติกส์ (pneumatic) ที่ใช้ในเครื่องจักรอุตสาหกรรมและอุปกรณ์อัตโนมัติ เซนเซอร์เหล่านี้ช่วยให้สามารถติดตามตำแหน่งของลูกสูบได้ในเวลาเรียลไทม์ ซึ่งมีประโยชน์ในการควบคุมและตรวจสอบกระบวนการทำงานต่างๆ
MZCG
เซ็นเซอร์กระบอกสูบขนาดสั้นพิเศษสำหรับการใช้งานในกริปเปอร์ เซ็นเซอร์ MZCG ใช้สำหรับตรวจจับตำแหน่งของลูกสูบในกริปเปอร์นิวแมติกและกระบอกสูบขนาดจิ๋วในระบบนิวแมติก ด้วยการออกแบบที่เล็กมาก เซ็นเซอร์ MZCG เหมาะสมอย่างยิ่งสำหรับ C-slot ของตัวกระบอกสูบขนาดเล็กที่ใช้ในงานจัดการ, การประกอบ, หุ่นยนต์ หรืออุตสาหกรรมอิเล็กทรอนิกส์ เซ็นเซอร์สามารถติดตั้งได้ง่าย โดยการใส่ลงใน C-slot และสามารถยึดติดกับกระบอกสูบได้อย่างรวดเร็วและปลอดภัย เซ็นเซอร์ MZCG เข้ากันได้กับ C-slot หลากหลายประเภทจากผู้ผลิตต่าง ๆ ได้อย่างลงตัว เนื่องจากการออกแบบตัวเรือนที่มีความเป็นสากล ซึ่งช่วยลดต้นทุนการเก็บสต็อก ช่วยให้การออกแบบเครื่องจักรมีความยืดหยุ่นและสะดวกในการบำรุงรักษา
คุณสมบัติ
- ตัวเรือนขนาดเล็กพิเศษ (12.2 มม.) สำหรับการใช้งานใน กริปเปอร์นิวแมติก และ กระบอกสูบขนาดจิ๋ว
- สามารถใช้ได้กับ C-slot ที่นิยมใช้งาน เช่น จาก Schunk, Zimmer, Festo หรือ SMC
- จุดสวิทช์สั้นและแม่นยำ เหมาะสำหรับการใช้งานที่มีการเคลื่อนที่สั้น
- สายเคเบิลที่เหมาะสมกับระบบ โซ่ลำเลียง
- LED สำหรับแสดงสถานะของเอาต์พุต
- การป้องกัน IP68
ประโยชน์
- ตัวเรือนขนาดเล็กช่วยประหยัดพื้นที่ในการติดตั้ง เพิ่มประสิทธิภาพของระบบ
- จุดสวิทช์ที่สั้นลงเหมาะสมสำหรับการใช้งานในกริปเปอร์ ซึ่งช่วยเพิ่มประสิทธิภาพของกระบวนการเนื่องจากเวลา PSDI ที่สูงขึ้น
- เหมาะสำหรับการใช้งานหลากหลายประเภท: สามารถใช้ได้กับ C-slot ทุกรูปแบบไม่ว่าจะเป็นโปรไฟล์หรือแบรนด์ใด
- ลดต้นทุนการจัดเก็บ ช่วยให้การออกแบบเครื่องจักรมีความยืดหยุ่นและง่ายต่อการบำรุงรักษา
- การติดตั้งเซ็นเซอร์ในช่องทำได้อย่างรวดเร็วและง่ายดาย
- การยึดที่มั่นคงช่วยให้เซ็นเซอร์อยู่ในตำแหน่งที่ต้องการ แม้จะเผชิญกับแรงกระแทกและการสั่นสะเทือน เพิ่มความน่าเชื่อถือ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Cylinder type | C-slot |
| Cylinder types with adapter | SMC rail CDQ2 SMC rail ECDQ2 |
| Housing length | 12.2 mm |
| Switching output | NPN |
| Switching output detail | NPN |
| Switching frequency | 1,000 Hz |
| Output function | NO |
| Electrical wiring | DC 3-wire |
| Enclosure rating | IP68 |
ข้อมูลทางเทคนิค
| Supply voltage | 10 V DC ... 30 V DC |
| Power consumption | 7 mA, without load |
| Voltage drop | ≤ 2.5 V |
| Continuous current Ia | ≤ 100 mA |
| Protection class | III |
| Response sensitivity, typ. | 1.7 mT |
| Overrun distance, typ. | 2 mm |
| Hysteresis, typ. | ≤ 0.4 mT |
| Reproducibility | ≤ 0.1 mT 1) |
| Reverse polarity protection | Yes |
| Short-circuit protection | Yes |
| Status indicator LED | Yes |
| Power-up pulse protection | Yes |
| Ambient operating temperature | –30 °C ... +80 °C |
| Shock and vibration resistance | 30 g, 11 ms / 10 ... 55 Hz, 1 mm |
| EMC | According to EN 60947-5-2 |
| Connection type | Cable with connector M8, 3-pin, drag chain use, 0.3 m |
| Conductor cross section | 0.14 mm² |
| Cable diameter | Ø 2.9 mm |
| Bending radius | With fixed installation > 3 x cable diameter |
| Torsion force | ± 270° / 10 cm |
| Torsion cycles | 2,000,000 |
| Drag chain cycles | > 2,000,000 |
| Drag chain parameters | Permissible acceleration max. 5 m/s |
| Cable outlet | Radial |
| Housing | Plastic |
| Cable | PUR |
| UL File No. | NRKH.E181493 & NRKH7.E181493 |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing Cable with connector M8
- Dimensions in mm (inch)
- ① Connection
- ② Position sensor element
- ③ Display LED
- ④ Fixing screw SW 1.5
