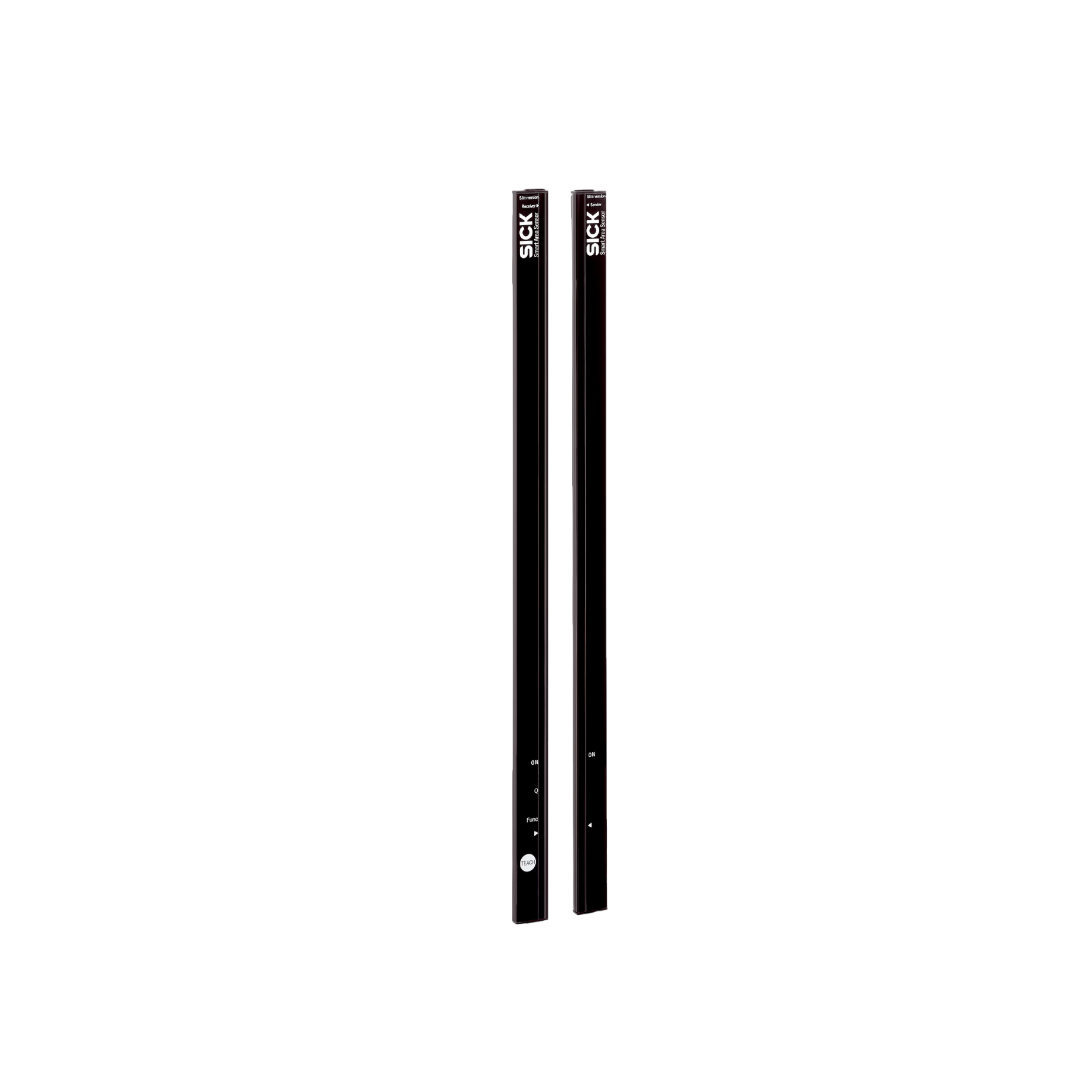

Detection Sensors SICK รุ่น Automation Light Grids SGS4-S108P3PS2W06_1217486 เซ็นเซอร์ตรวจจับ
Detection Sensors SICK รุ่น Automation Light Grids SGS4-S108P3PS2W06_1217486 เซ็นเซอร์ตรวจจับ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Automation Light Grids SGS4-S108P3PS2W06_1217486 เซ็นเซอร์ตรวจจับ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Automation light grids
งานตรวจสอบหรือการนับในรูปแบบสองมิติเป็นสิ่งสำคัญในระบบอัตโนมัติ กริดแสงอัตโนมัติจาก SICK สามารถใช้ในหลายๆ โซลูชัน เช่น การตรวจจับและการนับวัตถุที่มีรูปทรงไม่ปกติ คนและยานพาหนะ และการตรวจสอบการมีอยู่และการตรวจจับการยื่นของพาเลท งานเหล่านี้มีความหลากหลายมากจนกริดแสงหนึ่งตัวไม่สามารถตอบสนองความต้องการของทุกแอปพลิเคชันได้ กริดแสงจาก SICK มีระยะทาง, ความสูง, ขนาด, การวางตำแหน่ง และความละเอียดหลายรูปแบบ ซึ่งช่วยให้ง่ายต่อการผสานเข้ากับระบบโดยมีความยืดหยุ่นและประสิทธิภาพสูง
SGS
การตรวจจับที่เชื่อถือได้ด้วยการออกแบบที่บางมาก ผลิตภัณฑ์ตระกูลแสงอัจฉริยะประกอบด้วยเซ็นเซอร์พื้นที่อัจฉริยะ, เซ็นเซอร์ประตูอัจฉริยะ และเซ็นเซอร์แสง Pick-to-light เซ็นเซอร์ แสงเหล่านี้มีขนาดเพียง 8 มม. x 25 มม. ซึ่งสามารถติดตั้งได้แทบทุกที่และสามารถฝังไว้ในผนัง, ประตู, สายพานลำเลียง, และเครื่องจักร รุ่นที่บางและแบนมีให้เลือก สั่งซื้อได้ในความยาว 120 ถึง 1,400 มม. โดยมีตัวเรือนพลาสติกหรืออลูมิเนียม ฟังก์ชัน Auto-muting, ปุ่มสอน และเครื่องมือการจัดตำแหน่งช่วยให้มีระยะเวลาในการใช้งานที่ยาวนานขึ้น
คุณสมบัติ
- ความยาวการตรวจสอบที่สามารถปรับได้จาก 120 มม. ถึง 1,400 มม. (เพิ่มขึ้นทีละ 160 มม.)
- ระยะการทำงาน 7 ม.
- เวลาตอบสนอง 18 มิลลิวินาที
- ความละเอียด 45 มม. ถึง 25 มม.
- การเลือกคำสั่งด้วยไฟ LED สว่างที่ด้านส่งและรับ
- ระดับการป้องกัน IP 65
- การต้านทานแสงสภาพแวดล้อมสูงสุดถึง 150,000 ลักซ์
ประโยชน์
- ไม้เมตรอิเล็กทรอนิกส์สำหรับการวัดความยาว, ความกว้าง และความสูง และสำหรับการระบุและวัดวัสดุอย่างแม่นยำ
- การประกันคุณภาพระหว่างการผลิตด้วยฟังก์ชัน “Material Teach” ใหม่
- การตรวจจับและการวัดวัตถุโปร่งใสได้อย่างเชื่อถือได้
- ความปลอดภัยที่มากขึ้นด้วยมาตรฐานความปลอดภัยทางไซเบอร์ใหม่
- บริการระยะไกลที่ดีขึ้นจาก SICK ผ่านซอฟต์แวร์การกำหนดค่า SOPAS ET
- ลดความยุ่งยากในการเริ่มต้นใช้งานด้วยอินเตอร์เฟซ Ethernet สมัยใหม่ที่ติดตั้งมาและบล็อกฟังก์ชันที่เหมาะสม
- ความทนทานที่เพิ่มขึ้นในสภาพแวดล้อมที่มีความรุนแรง และระยะเวลาในการบำรุงรักษาที่ยาวนานขึ้นด้วยช่วงการตรวจจับใหม่
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Light source | Infrared light |
| Wave length | 950 nm |
| Supply voltage Vs | DC24 V, ± 20 % |
| Power consumption receiver | ≤ 70 mA |
| Output current Imax. | 100 mA |
| Output load, capacitive | 100 nF |
| Output load, Inductive | 1 H |
| Initialization time | 1 s |
| Switching output | PNP |
| Inputs | Teach-in input (receiver) Test input (sender) HIGH = 10 V ... 30 V / LOW = < 5 V |
| Dimensions (W x H x D) | 36.5 mm x 1,152.4 mm x 12.4 mm |
| Connection type | Cable with M8 male connector, 4-pin |
| Housing material | PMMA |
| Indication | LED |
| Synchronization | Optical |
| Enclosure rating | IP65 1) |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Protection class | III |
| Weight | 140 g |
| Pulse frequency | 500 kHz |
| Aluminum stabilizer | With stabilizer |
ข้อมูลสภาพแวดล้อม
| Shock resistance | 10 g / DIN EN 60068-2-29 / 16 ms |
| Vibration resistance | 5 g, 10 Hz ... 55 Hz (IEC 68-2-6) |
| EMC | EN 60947-5-2 |
| Ambient light immunity | Direct: 100,000 lx 1) Indirect: 150,000 lx |
| Ambient operating temperature | –25 °C ... +55 °C |
| Ambient temperature, storage | –25 °C ... +70 °C |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing Sxx-Sxxxxxxx2xxx
- Dimensions in mm (inch)
- ① First beam
- ② last beam
- ③ beam separation (RM)
- ④ number of beams (n)
- ⑤ detection height (DH)
- ⑥ Connection
- ⑦ Same distance
- ⑧ see table (hole spacing stabilizer)
