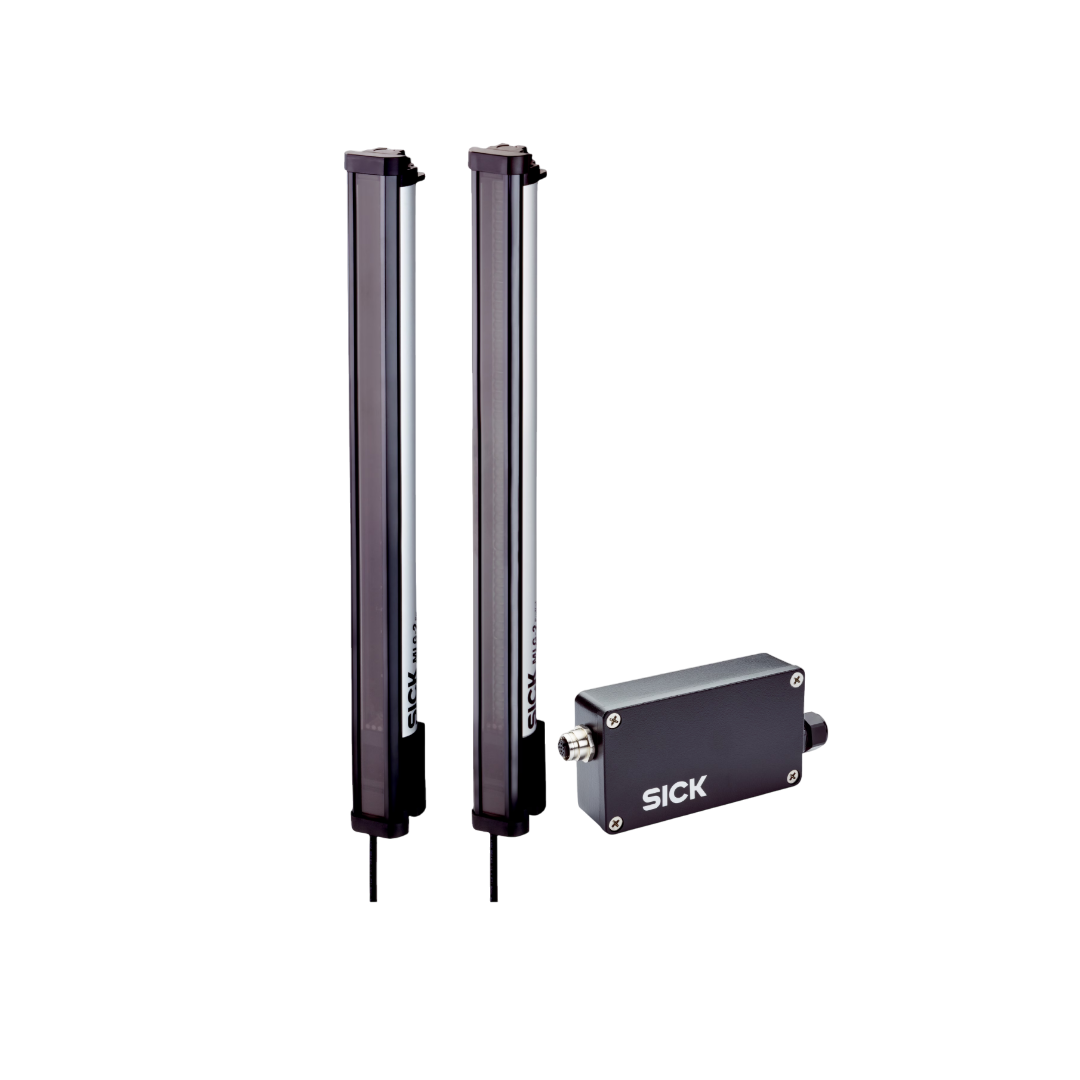

Detection Sensors SICK รุ่น Automation Light Grids MLG50N-1450U10501_1221753 เซ็นเซอร์ตรวจจับ
Detection Sensors SICK รุ่น Automation Light Grids MLG50N-1450U10501_1221753 เซ็นเซอร์ตรวจจับ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Automation Light Grids MLG50N-1450U10501_1221753 เซ็นเซอร์ตรวจจับ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Automation light grids
งานตรวจสอบหรือการนับในรูปแบบสองมิติเป็นสิ่งสำคัญในระบบอัตโนมัติ กริดแสงอัตโนมัติจาก SICK สามารถใช้ในหลายๆ โซลูชัน เช่น การตรวจจับและการนับวัตถุที่มีรูปทรงไม่ปกติ คนและยานพาหนะ และการตรวจสอบการมีอยู่และการตรวจจับการยื่นของพาเลท งานเหล่านี้มีความหลากหลายมากจนกริดแสงหนึ่งตัวไม่สามารถตอบสนองความต้องการของทุกแอปพลิเคชันได้ กริดแสงจาก SICK มีระยะทาง, ความสูง, ขนาด, การวางตำแหน่ง และความละเอียดหลายรูปแบบ ซึ่งช่วยให้ง่ายต่อการผสานเข้ากับระบบโดยมีความยืดหยุ่นและประสิทธิภาพสูง
คุณสมบัติ
| รุ่นของอุปกรณ์ | ProNet - Replacement product (for MLG-1 with terminals) |
| หลักการของเซ็นเซอร์ | Sender/receiver |
| วัตถุที่ตรวจจับได้เล็กที่สุด (MDO) | 50 mm, 54 mm 1) 2) 3) |
| การแยกลำแสง | 50 mm |
| ประเภทการซิงโครไนซ์ | Cable |
| จำนวนลำแสง | 30 |
| ความสูงที่ตรวจจับได้ | 1,450 mm |
| อินเตอร์เฟซ RS-485 | Beam status |
| อัตราบอด RS-485 | 9.6 kbit/s |
| Q1 | Presence detection |
| Q2 | Presence detection inverted |
| Q3 | Contamination warning |
| Q4 | Presence detection |
| Q5 | off |
| Q6 | off |
| In1 | Teach input |
| In2 | off |
| มาตรฐาน | ✔ |
| โปร่งใส | ✔ |
| ทนฝุ่นและแสงแดด | ✔ |
| ลำแสงขวาง | ✔ |
| การปิดลำแสง | ✔ |
| ความแม่นยำในการวัดสูง | ✔ |
| เอาต์พุตการสวิตช์ | Object recognition/object width Object recognition Height classification Hole detection/hole size Outside dimension/inside dimension Object position Hole position Zone definition |
| อินเตอร์เฟซข้อมูล | Object detection Hole detection Object height measurement Measurement of external dimension Measurement of inside dimension Measurement of object position Measurement of hole position |
| สิ่งที่รวมอยู่ในการจัดส่ง | 1 × sender 1 × receiver 1 x Fieldbus module 4/6 x QuickFix brackets (6 x QuickFix brackets for monitoring heights above 2 m) 1 × Quick Start Guide |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| แหล่งกำเนิดแสง | LED, Infrared light |
| ความยาวคลื่น | 850 nm |
| แรงดันไฟฟ้าที่จ่าย Vs | DC 19.2 V ... 28.8 V 1) |
| การใช้พลังงานของตัวส่งสัญญาณ | 56.5 mA 2) |
| การใช้พลังงานของตัวรับสัญญาณ | 126 mA 2) |
| การใช้กระแสของโมดูลฟิลด์บัส | 115 mA |
| คลื่นรบกวน (Ripple) | < 5 Vpp |
| กระแสไฟฟ้าขาออกสูงสุด (Imax.) | 100 mA |
| โหลดขาออก, แบบค่าความจุ | 100 nF |
| โหลดขาออก, แบบเหนี่ยวนำ | 1 H |
| เวลาเริ่มต้นทำงาน | < 1 s |
| เอาต์พุตการสวิตช์ | Push-pull: PNP/NPN |
| ประเภทการเชื่อมต่อ | Male connector M12, 5-pin, 0.22 m Connector M12, 12-pin, 0.21 m |
| วัสดุตัวเรือน | Aluminum |
| การแสดงผล | LED |
| ระดับการป้องกันของตัวเรือน | IP65, IP67 3) |
| การป้องกันวงจร | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| ระดับการป้องกัน | III |
| น้ำหนัก | 3.249 kg |
| หน้าจอด้านหน้า | PMMA |
| ตัวเลือก | None |
ข้อมูลสภาพแวดล้อม
| ความต้านทานต่อการกระแทก | Continuous shocks 10 g, 16 ms, 1000 shocks Single shocks 15 g, 11 ms 3 per axle |
| ความต้านทานต่อการสั่นสะเทือน | Sinusoidal oscillation 10-150 Hz 5 g |
| การต้านทานต่อคลื่นแม่เหล็กไฟฟ้า (EMC) | EN 60947-5-2 |
| ความทนทานต่อแสงภายนอก | Direct: 150,000 lx 1) Indirect: 200,000 lx 2) |
| อุณหภูมิการทำงานของสภาพแวดล้อม | –30 °C ... +55 °C |
| อุณหภูมิการเก็บรักษาของสภาพแวดล้อม | –40 °C ... +70 °C |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
ภาพวาดขนาด
- ขนาดเป็นมิลลิเมตร (นิ้ว)
- ① ลำแสงแรก
- ② ลำแสงสุดท้าย
- ③ ความสูงที่ตรวจจับได้ (ดูข้อมูลทางเทคนิค)
- ④ การแยกลำแสง
- ⑤ แกนแสง
- ⑥ ไฟแสดงสถานะ: LED สีเขียว, เหลือง, แดง
- ⑦ การเชื่อมต่อ
