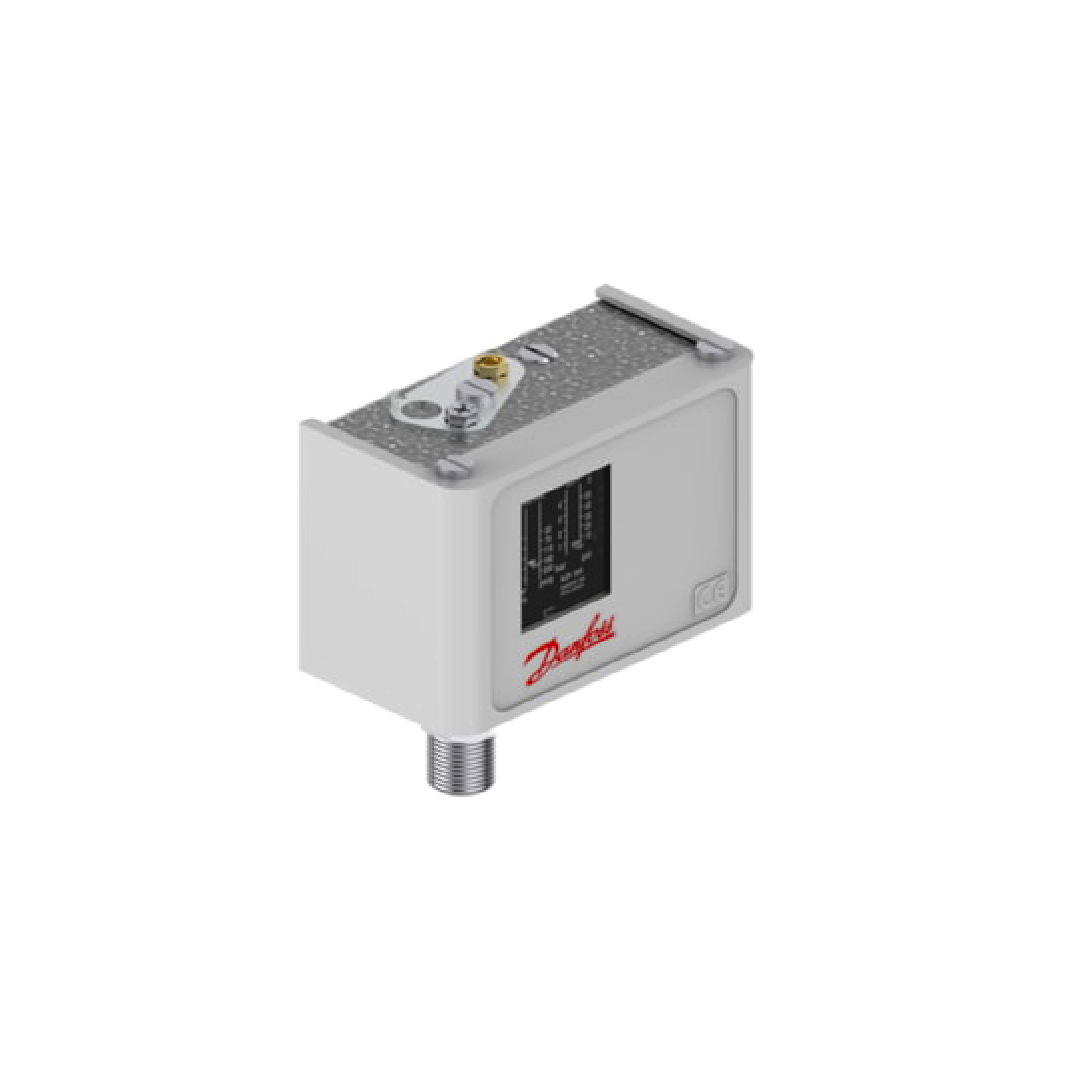

Pressure Switch Danfoss KP39 เพรสเชอร์สวิทซ์ 060-504766
Pressure Switch Danfoss KP39 เพรสเชอร์สวิทซ์ 060-504766
Danfoss
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pressure Switch Danfoss KP39 เพรสเชอร์สวิทซ์ 060-504766
Pressure Switch Danfoss KP39 เพรสเชอร์สวิทซ์ 060-504766 เป็นอุปกรณ์ควบคุมความดันที่ใช้ในระบบทำความร้อน ระบบทำความเย็น HVAC และระบบอุตสาหกรรมอื่นๆ สวิทซ์นี้มีคุณสมบัติเด่นหลายประการ เช่น ช่วงการตั้งค่ากว้าง ทนทานต่อแรงกระแทกและแรงสั่นสะเทือน การสัมผัสไฟฟ้าแบบสแนปแอคชั่นเพื่อลดการสั่นสะเทือน การกระเด้ง และการสึกหรอ และช่วยให้มั่นใจได้ถึงความน่าเชื่อถือทางไฟฟ้าและกลไกในระยะยาว ขนาดกะทัดรัด ประหยัดพื้นที่ และติดตั้งง่ายในแผงควบคุม
คุณสมบัติ
คุณสมบัติ
- ช่วงการปรับตั้งแรงดัน (บาร์) Pe: -0.20 - 7.50 (ช่วงการปรับตั้งความดันที่สวิตช์สามารถทำงานได้)
- ค่าความต่าง (บาร์): 0.70 - 4.00 (ความต่างของแรงดันระหว่างจุดตัด ON และ OFF)
- ฟังก์ชันรีเซ็ต: อัตโนมัติ (สวิตช์จะรีเซ็ตกลับเองเมื่อแรงดันกลับสู่ระดับที่ตั้งไว้)
- ชนิดของการเชื่อมต่อแรงดัน: G (รูปแบบของหัวจ่ายสำหรับต่อกับท่อ)
- ขนาดการเชื่อมต่อแรงดัน: 1/4 (ขนาดของเกลียวหัวจ่าย)
- ค่า IP ของกล่องควบคุม: IP30 (ระดับการป้องกันฝุ่นละอองและน้ำ)
- แรงดันใช้งานสูงสุด (บาร์): 17.0 (แรงดันสูงสุดที่สวิตช์สามารถทำงานได้อย่างปลอดภัย)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Pressure Switch Danfoss KP39 เพรสเชอร์สวิทซ์ 060-504766 เป็นอุปกรณ์ควบคุมแรงดันอเนกประสงค์ที่ออกแบบมาสำหรับใช้งานในระบบอุตสาหกรรมต่างๆ ผลิตภัณฑ์นี้มีคุณสมบัติที่หลากหลาย เช่น ช่วงการตั้งค่าที่กว้าง ทนทานต่อแรงกระแทกและแรงสั่นสะเทือน และการสัมผัสไฟฟ้าแบบสแนปแอคชั่นที่ช่วยลดการสั่นสะเทือน การสะท้อนกลับ และการสึกหรอ ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือทางไฟฟ้าและกลไกในระยะยาว นอกจากนี้ Pressure Switch Danfoss KP39 ยังมีขนาดกะทัดรัด ประหยัดพื้นที่ และติดตั้งง่ายในแผงควบคุม
หลักการทำงานของ Pressure Switch Danfoss KP39 เพรสเชอร์สวิทซ์ 060-504766 ทำงานโดยใช้แรงดันของของไหล (น้ำมัน ไฮดรอลิก ก๊าซ ฯลฯ) กระทำต่อไดอะเฟรมภายในตัวสวิตช์ ซึ่งจะส่งผลต่อสวิตช์ไฟฟ้าภายในให้เปิดหรือปิด ทำหน้าที่ควบคุมการทำงานของระบบต่างๆ แรงดันของของไหล ของไหลจะถูกส่งเข้าตัวสวิตช์ผ่านทางพอร์ตเชื่อมต่อ แรงดันนี้จะไปกระทำต่อไดอะเฟรมภายใน ไดอะเฟรมจะเคลื่อนที่ตามแรงดันของของไหล เมื่อแรงดันถึงจุดที่ตั้งค่าไว้ ไดอะเฟรมจะเคลื่อนที่จนกระทั่งสวิตช์ไฟฟ้าภายในเปิดหรือปิด สวิตช์ไฟฟ้าภายในจะทำหน้าที่ตัดต่อวงจรไฟฟ้า เมื่อไดอะเฟรมเคลื่อนที่จนถึงจุดที่ตั้งค่าไว้ สวิตช์จะเปลี่ยนสถานะจากเปิดเป็นปิด หรือจากปิดเป็นเปิด การควบคุมระบบสัญญาณจากสวิตช์ไฟฟ้าจะถูกส่งไปยังระบบควบคุมเพื่อสั่งให้ระบบทำงานหรือหยุดทำงานตามต้องการ
การใช้งานของ Pressure Switch Danfoss KP39 เพรสเชอร์สวิทซ์ 060-504766 เหมาะสำหรับใช้งานในระบบอุตสาหกรรมหลากหลายประเภท ดังนี้
- ระบบทำความร้อน: ควบคุมแรงดันของหม้อน้ำ ปั๊ม และวาล์ว
- ระบบทำความเย็น: ควบคุมแรงดันของสารทำความเย็น คอมเพรสเซอร์ และวาล์ว
- ระบบปั๊ม: ควบคุมแรงดันของปั๊มน้ำ ปั๊มน้ำมัน และปั๊มไฮดรอลิก
- เครื่องจักรกล: ควบคุมแรงดันของระบบไฮดรอลิก ระบบหล่อลื่น และระบบลม
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| น้ำหนักรวม | 0.336 กก. |
| น้ำหนักสุทธิ | 0.3 กก. |
| ปริมาตร | 0.573 ลิตร |
| รหัส EAN | 5702423148738 |
| อุณหภูมิแวดล้อมสูงสุดที่ใช้งานได้ | 80 °C / 176 °F สูงสุด 120 นาที |
| ช่วงอุณหภูมิแวดล้อม [°C] [สูงสุด] | 65 °C |
| ช่วงอุณหภูมิแวดล้อม [°C] [ต่ำสุด] | -40 °C |
| ช่วงอุณหภูมิแวดล้อม [°F] [สูงสุด] | 149 °F |
| ช่วงอุณหภูมิแวดล้อม [°F] [ต่ำสุด] | -40 °F |
| มาตรฐานรองรับ | CCC , CE , CMIM , EAC , LLC CDC EURO-TYSK , LVD , PZH , RINA , RMRS , RoHS จีน , UKCA , c UL us UL353, CS C22.2 , c UL us UL873, CS C22.2 |
| รองรับมาตรฐาน RoHS จีน | ใช่ |
| ฟังก์ชั่นการทำงานของหน้าสัมผัส | SPDT ทอง |
| ค่าพิกัดหน้าสัมผัส | AC15=4 A, 400 V , AC1=10 A, 400 V , AC3=6 A, 400 V , DC13=12 W, 220 V สำหรับทอง 1…30 mA, 5...30 V |
| ความต่าง [บาร์] [สูงสุด] | 4 บาร์ |
| ความต่าง [บาร์] [ต่ำสุด] | 0.7 บาร์ |
| ความต่าง [psi] [สูงสุด] | 58 psi |
| ความต่าง [psi] [ต่ำสุด] | 10 psi |
| ประเภทขยะตาม EEE | 5 อุปกรณ์ขนาดเล็ก (ขนาดภายนอกใด ๆ 50 ซม.) |
| การเชื่อมต่อทางไฟฟ้า | ขั้วต่อสายยาง |
| ขนาดการเชื่อมต่อทางไฟฟ้า | 6-14 มม. |
| คุณสมบัติทางไฟฟ้าตามมาตรฐาน EN 60947 | ฉนวน: 400V, ระดับมลภาวะ: 3, แรงดันไฟกระชากพิกัด: 4 kV, ป้องกันไฟฟ้าลัดวงจร: ฟิวส์ 16A |
| คุณสมบัติสายไฟฟ้าตามมาตรฐาน EN 60947 | สายยืดหยุ่น, ปลอกหุ้มปลายสาย: 0.5-1.5 มม.², สายยืดหยุ่น, ไม่มีปลอกหุ้มปลายสาย: 0.7-2.5 มม.², สายแข็ง/เกลียว: 0.75-2.5 มม.² |
| ระดับการป้องกันฝุ่นและน้ำ (IP) | IP30 |
| เทียบเท่ากับระบบ Nema | 1 |
| รองรับมาตรฐาน RoHS ของสหภาพยุโรป | ใช่ |
| มีสารที่ได้รับการยกเว้นตามมาตรฐาน RoHS ของสหภาพยุโรป | ไม่ |
| อยู่ภายใต้ขอบเขตของ WEEE | ใช่ |
| อยู่ภายใต้ขอบเขตของ WEEE และมีแบตเตอรี่ | ไม่ |
| แรงดันทดสอบสูงสุด [บาร์] Pe | 22 บาร์ |
| แรงดันทดสอบสูงสุด [psig] | 319 psig |
| แรงดันใช้งานสูงสุด [บาร์] | 17 บาร์ |
| แรงดันใช้งานสูงสุด [psig] | 245 psig |
| รูปแบบการบรรจุ | บรรจุหลายชิ้น |
| ขนาดเกลียวรูวัดแรงดัน | 1/4 นิ้ว |
| มาตรฐานเกลียวรูวัดแรงดัน | ISO 228-1 |
| ประเภทเกลียวรูวัดแรงดัน | G |
