- Danfoss ETS Electric expansion valve, ETS 5M20 034G6209
1
/
จาก
1

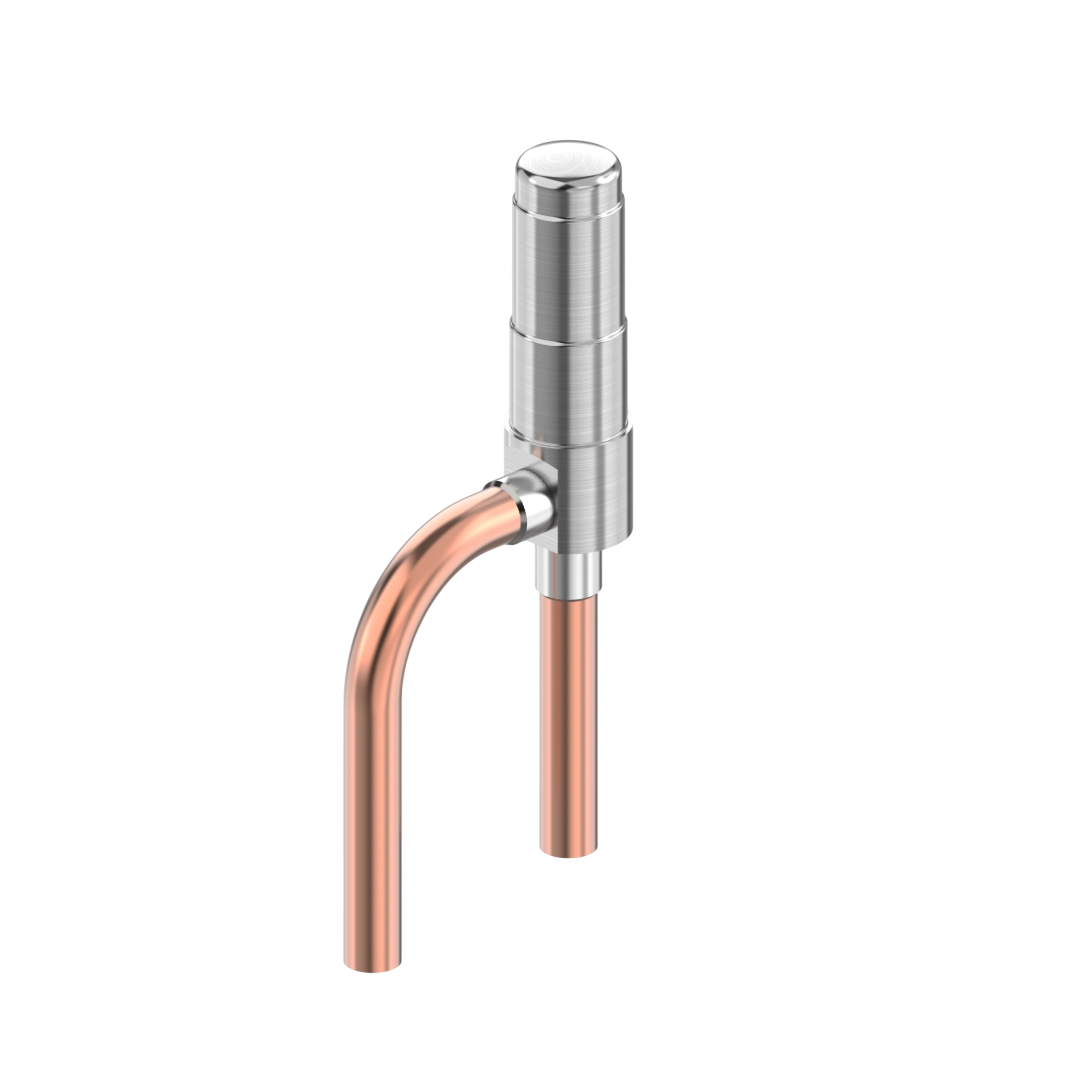

Danfoss ETS Electric expansion valve, ETS 5M20 034G6209
Danfoss ETS Electric expansion valve, ETS 5M20 034G6209
DANFOSS
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
12,083.82 ฿
ราคาปกติ
ราคาโปรโมชัน
12,083.82 ฿
ราคาต่อหน่วย
/
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Danfoss ETS Electric expansion valve, ETS 5M20 034G6209
ยกระดับมาตรฐานระบบทำความเย็นด้วย Danfoss Electric expansion valve รุ่น ETS 5M20 รหัส 034G6209 วาล์วเอกซ์แพนชันไฟฟ้าที่วิศวกรทั่วโลกไว้วางใจ จุดเด่นของอุปกรณ์นี้คือความสามารถในการปรับปริมาณการฉีดน้ำยาทำความเย็นได้อย่างละเอียดอ่อนผ่านมอเตอร์ขับเคลื่อนที่มีความละเอียดสูง ช่วยให้ระบบสามารถทำความเย็นได้ตามค่าเซ็ตพอยต์อย่างรวดเร็ว โครงสร้างถูกปิดผนึกอย่างแน่นหนาเพื่อป้องกันความชื้นและฝุ่นละออง มั่นใจได้ในความทนทาน ตอบโจทย์งานควบคุมอย่างเข้มงวด
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
- วาล์วควบคุมการฉีดน้ำยาที่มีความละเอียดระดับไมโครสเตปสำหรับการปรับโหลดที่เปลี่ยนแปลงบ่อย
- ชิ้นส่วนขับเคลื่อนใช้พลังงานไฟฟ้าต่ำช่วยลดภาระของชุดจ่ายไฟในแผงควบคุมวงจรหลัก
- สามารถรักษาสมดุลแรงดันในระบบได้ดีเยี่ยมแม้ในสภาวะที่อุณหภูมิแวดล้อมมีความผันผวนสูง
- ตัววาล์วมีค่าความต้านทานต่อการกัดกร่อนจากน้ำมันหล่อลื่นคอมเพรสเซอร์ทุกประเภทที่ใช้ในปัจจุบัน
- โครงสร้างการประกอบท่อถูกซีลแบบสุญญากาศช่วยเสริมความมั่นใจในการกักเก็บสารทำความเย็น
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
- ประเภทและรุ่น: วาล์วขยายตัวอิเล็กทรอนิกส์ ETS 5M20 (รหัสสั่งซื้อ 034G6209)
- ขนาดจุดเชื่อมต่อ: 12 mm x 12 mm ODF Solder
- พิกัดทำความเย็น (R410A): ประมาณ 20 kW (ขึ้นอยู่กับสภาวะการทำงาน)
- แรงดันส่วนต่างสูงสุด (MaxOPD): 40 bar
- ระบบขับเคลื่อน: Bipolar stepper motor 12V DC / Current drive
| Gross weight | 0.052 Kilogram |
| Net weight | 0.035 Kilogram |
| Ambient temperature range [°C] [max] | 60 °C |
| Ambient temperature range [°C] [min] | -10 °C |
| Ambient temperature range [°F] [max] | 140 °F |
| Ambient temperature range [°F] [min] | 14 °F |
| China RoHS compliance | Yes |
| Compatible Danfoss controllers |
EIM 336 EKE 1A EKE 1B EKE 1C |
| Connection material | Cu-plated SS |
| Connection type | Solder, ODM |
| Contain batteries | No |
| Design config. Style | L |
| EU RoHS compliance | Yes |
| Flow characteristic | Linear |
| Flow direction | Bi-flow |
| Inlet size [in] | 1/4 in |
| Inlet size [mm] | 6.35 mm |
| Lubricants compatibility | POE |
| Manual operation option |
AST-G service driver Manual coil |
| Max. Working Pressure [bar] | 49 bar |
| Max. Working Pressure [psig] | 711 psig |
| MaxOPD [bar] | 35 bar |
| MaxOPD [psig] | 508 psig |
| MaxOPD reverse [bar] | 35 bar |
| MaxOPD reverse [psi] | 508 psi |
| Min. Leakage [cm³/min] @ 1 Mpa | 150 cm³/min |
| Motor type | Permanent magnet stepper motor |
| Orifice size [mm] | 2 mm |
| Outlet size [in] | 1/4 in |
| Outlet size [mm] | 6.35 mm |
| Packing format | Multi pack |
| Parts Program name | ETS 5M |
| PED category | Art. 4, par. 3 |
| Product accessories | Electric valve accessories |
| Product group | Expansion valves |
| Product Name Description | Electric expansion valve |
| Quantity per packing format | 20 pc |
| Rated cap. conditions [SI] |
Subcooling=0 ºC Superheat=0 ºC tcond=38 ºC tevap=5 ºC |
| Rated cap. R404A/R507A [kW] | 9.8 kW |
| Rated cap. R404A/R507A [TR] | 2.79 TR |
| Rated capacity R1234yf [kW] | 7.65 kW |
| Rated capacity R1234yf [TR] | 2.18 TR |
| Rated capacity R1234ze(E) [kW] | 7.81 kW |
| Rated capacity R1234ze(E) [TR] | 2.22 TR |
| Rated capacity R134a [kW] | 10.45 kW |
| Rated capacity R134a [TR] | 2.97 TR |
| Rated capacity R22 [kW] | 13.9 kW |
| Rated capacity R22 [TR] | 3.95 TR |
| Rated capacity R290 [kW] | 14.44 kW |
| Rated capacity R290 [TR] | 4.11 TR |
| Volume | 0.251 Liter |
| EAN | 5702428680509 |
| Rated capacity R32 [kW] | 24.36 kW |
| Rated capacity R32 [TR] | 6.93 TR |
| Rated capacity R407C [kW] | 14.52 kW |
| Rated capacity R407C [TR] | 4.13 TR |
| Rated capacity R407H [kW] | 16.22 kW |
| Rated capacity R407H [TR] | 4.61 TR |
| Rated capacity R410A [kW] | 16.5 kW |
| Rated capacity R410A [TR] | 4.69 TR |
| Rated capacity R448A [kW] | 13.91 kW |
| Rated capacity R448A [TR] | 3.96 TR |
| Rated capacity R449A [kW] | 13.6 kW |
| Rated capacity R449A [TR] | 3.87 TR |
| Rated capacity R449B [kW] | 13.82 kW |
| Rated capacity R449B [TR] | 3.93 TR |
| Rated capacity R452A [kW] | 10.48 kW |
| Rated capacity R452A [TR] | 2.98 TR |
| Rated capacity R452B [kW] | 18.91 kW |
| Rated capacity R452B [TR] | 5.38 TR |
| Rated capacity R454A [kW] | 14.1 kW |
| Rated capacity R454A [TR] | 4.01 TR |
| Rated capacity R454B [kW] | 19.14 kW |
| Rated capacity R454B [TR] | 5.44 TR |
| Rated capacity R454C [kW] | 12.1 kW |
| Rated capacity R454C [TR] | 3.44 TR |
| Rated capacity R455A [kW] | 13.35 kW |
| Rated capacity R455A [TR] | 3.8 TR |
| Rated capacity R513A [kW] | 8.86 kW |
| Rated capacity R513A [TR] | 2.52 TR |
| Rated capacity R515B [kW] | 7.57 kW |
| Rated capacity R515B [TR] | 2.15 TR |
| REACH Candidate List substances | No |
| Refrigerant temperature [ºC] [max] | 70 °C |
| Refrigerant temperature [ºC] [min] | -30 °C |
| Refrigerant temperature [ºF] [max] | 158 °F |
| Refrigerant temperature [ºF] [min] | -22 °F |
| Refrigerants |
R1234yf R1234ze(E) R134a R22 R290 R32 R404A/R507A R407C R407H R410A R448A R449A R449B R452A R452B R454A R454B R454C R455A R463A R513A R515B |
| Relative humidity (RH) [%] [max] | 95 % |
| Relative humidity (RH) [%] [min] | 0 % |
| Serviceable | No |
| Step mode |
1-2 excitation (half step) 2-2 excitation (full step) |
| Storage temperature range [°C] [max] | 70 °C |
| Storage temperature range [°C] [min] | -30 °C |
| Storage temperature range [°F] [max] | 158 °F |
| Storage temperature range [°F] [min] | -22 °F |
| Total steps | 480 (half steps) |
| Type | ETS 5M20 |
| Valve open pulses@normal flow | 55 ± 16 steps |
| Valve open pulses@reverse flow | 15 ± 15 steps |
