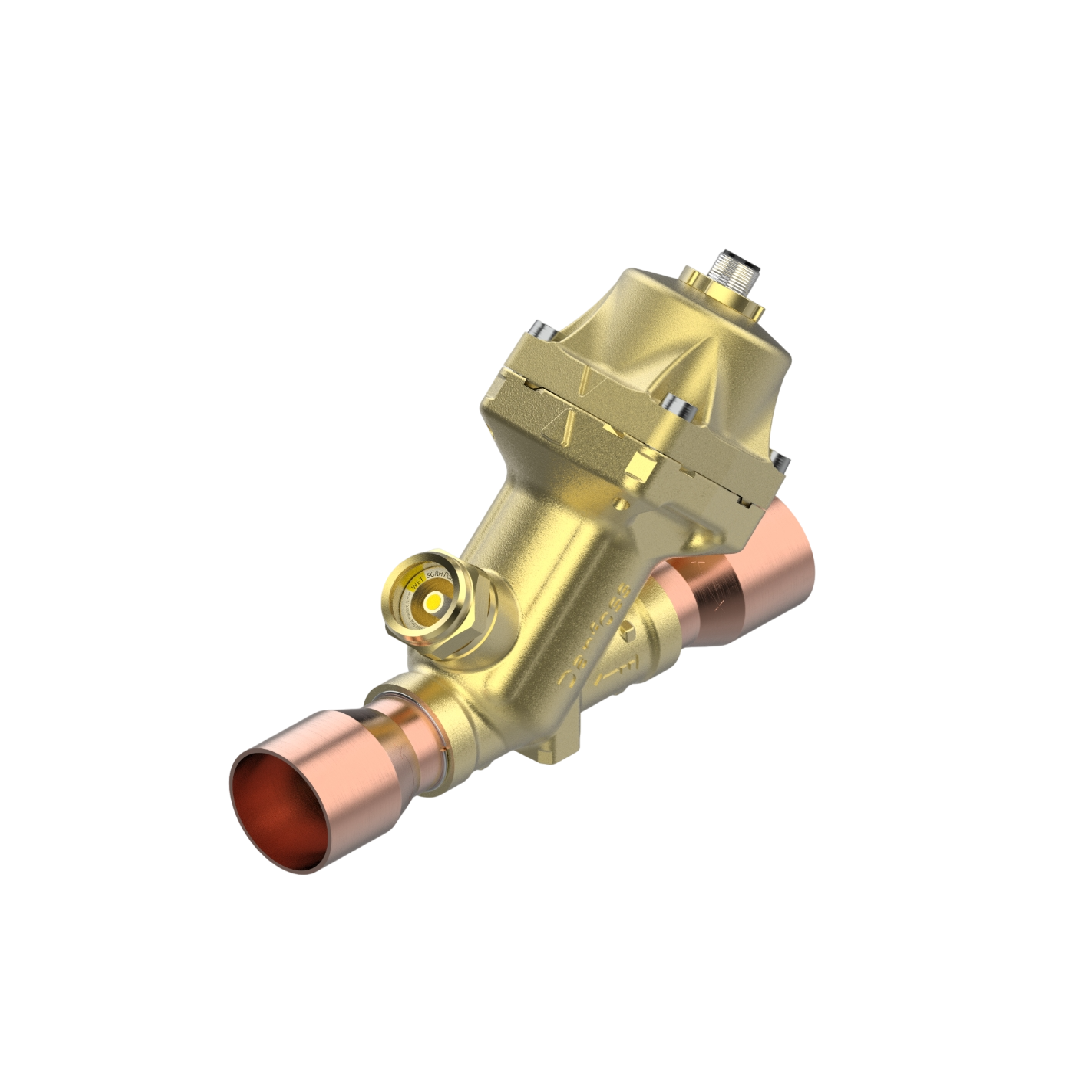

Danfoss ETS Electric expansion valve, ETS 175L 034G3693
Danfoss ETS Electric expansion valve, ETS 175L 034G3693
DANFOSS
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
15,240.00 ฿
ราคาปกติ
ราคาโปรโมชัน
15,240.00 ฿
ราคาต่อหน่วย
/
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Danfoss ETS Electric expansion valve, ETS 175L 034G3693
ควบคุมของไหลปริมาณมากอย่างมั่นใจด้วย Danfoss Electric expansion valve รุ่น ETS 175L รหัส 034G3693 วาล์วแบบอิเล็กทรอนิกส์ที่ถูกสร้างขึ้นเพื่อระบบทำความเย็นขนาดใหญ่โดยเฉพาะ ทำงานด้วยมอเตอร์สเต็ปที่สั่งการได้อย่างฉับไว ช่วยลดเวลาในการดึงความร้อนออกจากระบบ พร้อมคุณสมบัติปิดสนิท (Tight shut-off) ที่วางใจได้ ป้องกันน้ำยาเหลวเข้าสู่กลไกที่อ่อนไหว เป็นองค์ประกอบที่จะทำให้ระบบมีเสถียรภาพ ประหยัดต้นทุน และอายุการใช้งานที่คุ้มค่าการลงทุน
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
- วาล์วไฟฟ้าสำหรับเครื่องทำน้ำเย็นเชิงพาณิชย์ความจุปานกลางค่อนข้างสูงซีรีส์ 175L
- บ่าวาล์วถูกออกแบบให้ชดเชยแรงดันตกคร่อมภายในระบบทำให้การปล่อยของเหลวเป็นไปอย่างนุ่มนวลและเงียบ
- ชิ้นส่วนแกนหัวฉีดสามารถต้านทานการเสียดสีจากอัตราความเร็วของสารทำความเย็นที่พุ่งสูงเวลาโหลดพีก
- ตัวขับสเตปเปอร์มอเตอร์ติดตั้งภายนอกสามารถถอดประกอบเพื่อเซอร์วิสได้โดยไม่ต้องตัดต่อท่อน้ำยาหลัก
- ให้การควบคุมระดับของเหลวที่ป้อนเข้าสู่อีวาพอเรเตอร์ประเภท Flooded ได้อย่างแม่นยำสูงลดโอกาสน้ำยาข้ามล้น
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
- ประเภทและรุ่น: วาล์วขยายตัวอิเล็กทรอนิกส์ ETS 175L (รหัสสั่งซื้อ 034G3693)
- ขนาดจุดเชื่อมต่อ: 1 5/8 in x 1 5/8 in Solder, ODF
- พิกัดทำความเย็น (R134a): ประมาณ 625 kW (177 TR)
- ค่าอัตราการไหล (Kv Value): 9.5 m³/h
- แรงดันใช้งานสูงสุด (MWP): 37 bar
| Gross weight | 2.013 Kilogram |
| Net weight | 1.833 Kilogram |
| Ambient temperature range [°C] [max] | 70 °C |
| Ambient temperature range [°C] [min] | -40 °C |
| Ambient temperature range [°F] [max] | 158 °F |
| Ambient temperature range [°F] [min] | -40 °F |
| Approval |
CE CMIM CRN EAC LLC CDC TYSK UA UKCA UL Recognized |
| Approval file name | MH7648 |
| Balanced port [Yes/No] | Yes |
| Body material | Brass |
| CE evaluated | Yes |
| Compatible Danfoss controllers |
AK-XM 208C EKE EKF MXC |
| Connection material | Copper |
| Contain batteries | No |
| Cv value [gal/min] | 11.7 gal/min |
| Direction | Straightway |
| Electrical conn. Male/Female | Male |
| Electrical connection | M12 |
| Electrical connection size | 4 pin |
| Enclosure rating IP | IP67 |
| EU RoHS compliance | Out of scope |
| Flow characteristic | Linear |
| Flow direction | Bi-flow |
| Flow direction indicator | Arrow embossed |
| Fluid Group | 2 |
| Full travel time CurrDrive [s] | 12.7 s |
| Full travel time VoltDrive [s] | 25.4 s |
| Inlet connection type | Solder ODF |
| Inlet size [in] | 1 5/8 in |
| Kv value [m³/h] | 10.1 m³/h |
| Lubricants compatibility | Oilfree applications |
| Manual operation option | AST-G service driver |
| Max allowed duty cycle [%] | 50 % |
| Max tot PowerCons CurrDrive[W] | 4.2 W |
| Max tot PowerCons VoltDrive[W] | 5.5 W |
| Max. Working Pressure [bar] | 37 bar |
| Max. Working Pressure [psig] | 536 psig |
| MaxOPD [bar] | 26 bar |
| MaxOPD [psi] | 377 psi |
| MaxOPD reverse CurrDrive [bar] | 26 bar |
| MaxOPD reverse CurrDrive [psi] | 377 psi |
| MaxOPD reverse VoltDrive [bar] | 26 bar |
| MaxOPD reverse VoltDrive [psi] | 377 psi |
| Motor type | Bi-polar |
| EAN | 5715162730843 |
| MWP [bar] CRN | 32 bar |
| MWP [psig] CRN | 463 psig |
| Operating current max. [A] | 0.4 A |
| Outlet connection type | Solder ODF |
| Outlet size [in] | 1 5/8 in |
| Packing format | Industrial pack |
| PED category | I |
| Phase current (peak) [mA] | 283 mA |
| Phase current (RMS) [mA] | 200 mA |
| Phase inductance [µH] | 85000 μH |
| Product accessories | Stepper valve accessories |
| Product group | Expansion valves |
| Product Name Description | Electric expansion valve |
| Quantity per packing format | 6 pc |
| Rated cap. cond. note | Full stroke open, normal flow |
| Rated cap. conditions [IMP] |
tcond=90 °F tevap=40 °F tliq=82 °F |
| Rated cap. conditions [SI] |
tcond=32 °C tevap=5 °C tliq=28 °C |
| Rated capacity R1234ze [kW] | 495 kW |
| Rated capacity R1234ze [TR] | 142 TR |
| Rated capacity R134a [kW] | 631 kW |
| Rated capacity R134a [TR] | 180 TR |
| Rated capacity R513A [kW] | 542 kW |
| Rated capacity R513A [TR] | 156 TR |
| Rated capacity R515B [kW] | 481 kW |
| Rated capacity R515B [TR] | 139 TR |
| REACH Candidate List substances |
Lead (CAS no. 7439-92-1) Cobalt dichloride (CAS no. 7646-79-9) |
| Refrigerant temperature [ºC] [max] | 95 °C |
| Refrigerant temperature [ºC] [min] | -40 °C |
| Refrigerant temperature [ºF] [max] | 203 °F |
| Refrigerant temperature [ºF] [min] | -40 °F |
| Refrigerants |
R1234ze(E) R134a R22 R404A R407A R407C R407F R407H R410A R417A R422A R422B R422D R438A R442A R448A R449A R449B R450A R452A R463A R507A R513A R513B R515A R515B |
| Resistance [kOhm] | 0.1 kOhm |
| SCIP dossier no. | c81a3c50-9710-4373-be75-2652b16aea76 |
| Serviceable | Stepper valve spare parts |
| Sightglass | Yes |
| Step mode | 2-phase full step |
| Total steps | 3810 (full steps) |
| Type | ETS 175L |
| UL approved refrigerants |
R1234ze(E) R134a R22 R404A R407A R407C R407F R407H R410A R417A R422A R422B R422D R438A R442A R448A R449A R449B R450A R452A R463A R507A R513A R513B R515A R515B |
| UL evaluated | Yes |
| Voltage [V] DC | 12 V |
