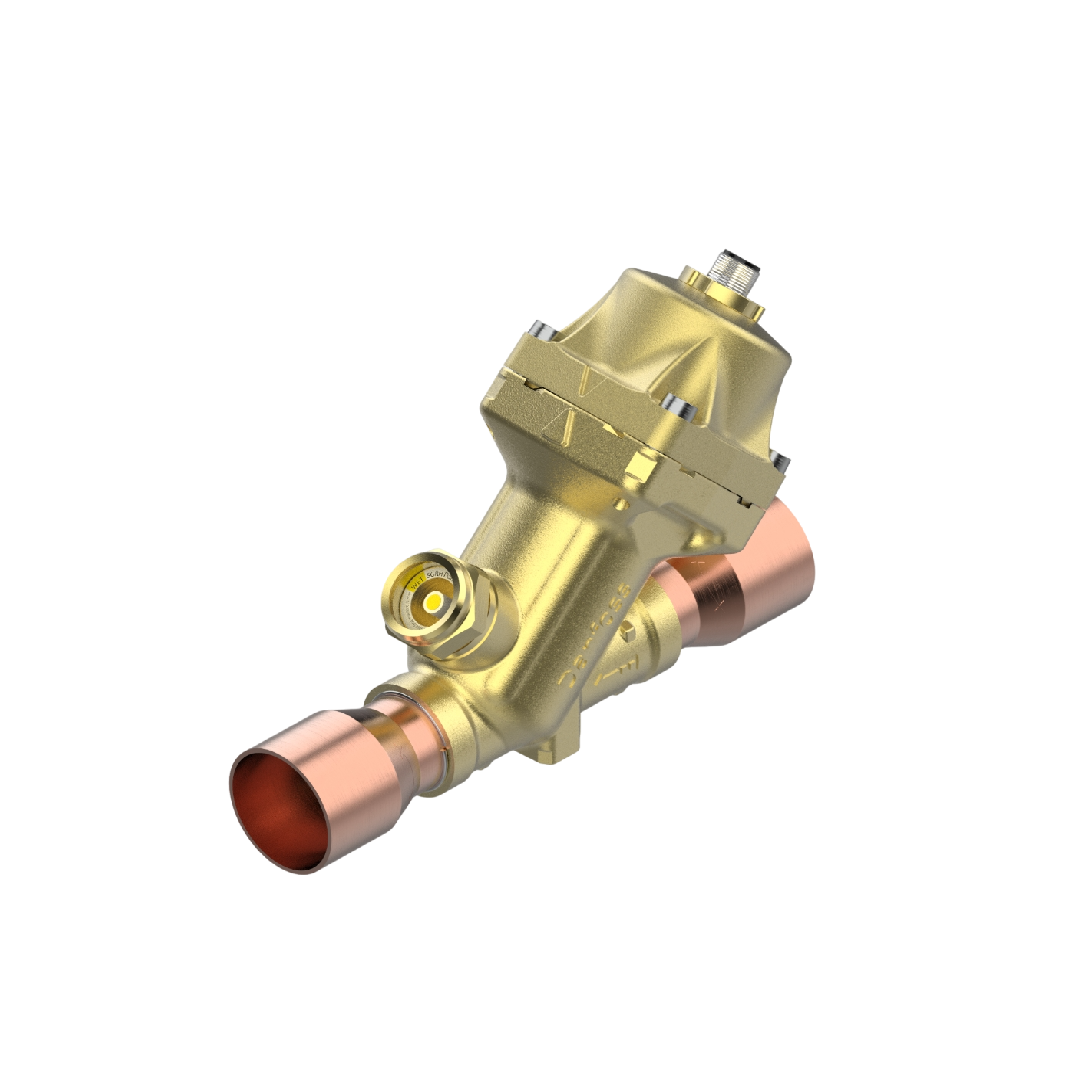

Danfoss ETS Electric expansion valve, ETS 175L 034G3651
Danfoss ETS Electric expansion valve, ETS 175L 034G3651
DANFOSS
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
17,452.00 ฿
ราคาปกติ
ราคาโปรโมชัน
17,452.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Danfoss ETS Electric expansion valve, ETS 175L 034G3651
Danfoss ETS Electric expansion valve, ETS 175L 034G3651 ได้รับการออกแบบมาเพื่อควบคุมการไหลของสารทำความเย็นอย่างแม่นยำในระบบ HVAC-R (การทำความร้อน การระบายอากาศ การปรับอากาศ และการทำความเย็น) โดดเด่นในด้านความแม่นยำ ประสิทธิภาพการใช้พลังงาน ความน่าเชื่อถือ และความอเนกประสงค์ ทำให้เป็นตัวเลือกยอดนิยมสำหรับมืออาชีพในอุตสาหกรรม HVAC-R รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
Danfoss เป็นผู้เล่นหลักในการจัดหาวาล์วขยายไฟฟ้าสำหรับการใช้งาน HVAC-R (ระบบทำความร้อน ระบายอากาศ ปรับอากาศ และทำความเย็น)กลุ่มผลิตภัณฑ์ของพวกเขาได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่หลากหลาย ตั้งแต่ระบบเชิงพาณิชย์ขนาดเล็กไปจนถึงการติดตั้งในอุตสาหกรรมขนาดใหญ่ นี่คือภาพรวมทั่วไป:
Electric expansion valve Danfoss
Electric expansion valve Danfoss ซีรีย์ ETS
- นี่เป็นซีรีส์โดดเด่นที่รู้จักกันดีในเรื่องการฉีดของเหลวอย่างแม่นยำในเครื่องระเหย
- พวกเขาใช้เทคโนโลยีมอเตอร์สเต็ปเปอร์เพื่อการควบคุมที่แม่นยำ
- วาล์ว ETS เข้ากันได้กับตัวควบคุมอิเล็กทรอนิกส์ต่างๆ รวมถึงของ Danfoss เองด้วย
- ได้รับการออกแบบมาเพื่อใช้กับสารทำความเย็นหลายประเภท
- ใช้ในแอปพลิเคชันต่างๆ มากมาย รวมถึงเครื่องปรับอากาศ และปั๊มความร้อน
Electric expansion valve Danfoss ซีรีย์ AKV
ซีรีย์นี้มีความหลากหลาย ครอบคลุมการใช้งานที่หลากหลาย
ภายใน AKV คุณจะพบรูปแบบต่างๆ เช่น:
- AKVA:ส่วนใหญ่ใช้สำหรับระบบทำความเย็นอุตสาหกรรม โดยเฉพาะระบบแอมโมเนีย
- AKVP: ออกแบบมาเพื่อการค้าปลีกอาหารโดยเน้นที่ประสิทธิภาพด้านพลังงานและความปลอดภัยของอาหาร
- AKVO:เป็นวาล์วที่มีตัวกรองภายใน และใช้ในแอพพลิเคชั่นระบบทำความเย็นหลายประเภท
วาล์วเหล่านี้มักทำงานร่วมกับตัวควบคุม Danfoss ADAP-KOOL®
ซีรีย์ UKV
ได้รับการออกแบบมาเพื่อควบคุมการไหลที่แม่นยำในระบบ HVAC-R
คุณสมบัติของ Electric expansion valve Danfoss ทั่วไป:
- การควบคุมที่แม่นยำ: เทคโนโลยีมอเตอร์สเต็ปเปอร์ช่วยให้ควบคุมการไหลของสารทำความเย็นได้อย่างแม่นยำ
- ประสิทธิภาพการใช้พลังงาน:การควบคุมที่เหมาะสมช่วยให้ระบบทำงานอย่างมีประสิทธิภาพ
- ความเข้ากันได้ของสารทำความเย็น:วาล์ว Danfoss ได้รับการออกแบบให้ทำงานกับสารทำความเย็นได้หลากหลายชนิด รวมถึง HFC, CO2 และแอมโมเนีย
- ความน่าเชื่อถือ: Danfoss เป็นที่รู้จักในการผลิตผลิตภัณฑ์ที่แข็งแกร่งและทนทาน
การใช้งาน Electric expansion valve Danfoss
- เครื่องทำความเย็นเชิงพาณิชย์ (ซุปเปอร์มาร์เก็ต, ห้องเย็น)
- เครื่องทำความเย็นอุตสาหกรรม (แปรรูปอาหาร โรงงานเคมี)
- ระบบปรับอากาศ (เครื่องทำความเย็น, เครื่องทำความเย็นบนหลังคา)
- ปั๊มความร้อน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
- ประเภทของวาล์ว (Type) เทอร์โมสแตติก (Thermostatic Expansion Valve – TEV / TXV) อิเล็กทรอนิกส์ (Electronic Expansion Valve – EEV / ETS)
- สารทำความเย็นที่รองรับ (Refrigerants) รองรับหลายชนิด เช่น R134a, R404A, R407C, R410A, R22, R507, R717 (Ammonia), CO₂ ฯลฯ มีรุ่นเฉพาะสำหรับแต่ละสารทำความเย็นเพื่อประสิทธิภาพสูงสุด
- ช่วงความดันใช้งาน (Working Pressure Range) สูงสุดประมาณ 34 บาร์ (500 psi) ขึ้นอยู่กับรุ่นและสารทำความเย็น มีรุ่นพิเศษรองรับแรงดันสูงสำหรับ CO₂ (up to 90 bar)
- ช่วงอุณหภูมิใช้งาน (Temperature Range) -40°C ถึง +70°C (โดยประมาณ) หัววัดอุณหภูมิ (bulb) ทนความร้อนได้สูง
- ขนาดความสามารถในการทำความเย็น (Capacity Range) ตั้งแต่ประมาณ 0.5 kW ถึงมากกว่า 100 kW (ขึ้นอยู่กับรุ่นและสารทำความเย็น)
- ประเภทการเชื่อมต่อ (Connection Type) ODF (ต่อเชื่อมด้วยการบัดกรี) Flare (แบบเกลียว) ขนาดท่อ: 1/4", 3/8", 1/2", 5/8" และมากกว่า (ขึ้นอยู่กับรุ่น)
- แรงเปิดวาล์ว (Opening Superheat) ปรับได้หรือกำหนดค่าคงที่แล้วแต่รุ่น โดยทั่วไปตั้งแต่ 4K ถึง 12K
- อุปกรณ์เสริม หัวเซนเซอร์ (bulb sensor) ฟิลเตอร์ใส่ภายใน ออร์ฟิซ (Orifice) แบบเปลี่ยนได้ในบางรุ่น เช่น T2/TE2
- วัสดุของวาล์ว (Material) ตัววาล์ว: ทองเหลืองหรือทองแดง หัววัด: สแตนเลสหรือทองเหลือง ซีล: NBR / PTFE / Teflon (ขึ้นอยู่กับสารทำความเย็นที่ใช้)
- การใช้งาน (Application) ตู้เย็นเชิงพาณิชย์ ระบบแช่แข็ง ระบบ HVAC (เครื่องปรับอากาศ) ห้องเย็น อุตสาหกรรมอาหาร ระบบทำความเย็น CO₂ และแอมโมเนีย (สำหรับรุ่นพิเศษ)
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Gross weight | 1.974 Kilogram |
| Net weight | 1.754 Kilogram |
| Ambient temperature range [°C] [max] | 70 °C |
| Ambient temperature range [°C] [min] | -40 °C |
| Ambient temperature range [°F] [max] | 158 °F |
| Ambient temperature range [°F] [min] | -40 °F |
| Approval |
CE CMIM CRN EAC LLC CDC TYSK UA UKCA UL Recognized |
| Approval file name | MH7648 |
| Approval file name | MH7648 |
| Balanced port [Yes/No] | Yes |
| Body material | Brass |
| CE evaluated | Yes |
| China RoHS compliance | Out of scope |
| Compatible Danfoss controllers |
AK-XM 208C EKE EKF MCX |
| Connection material | Copper |
| Contain batteries | No |
| Cv value [gal/min] | 11.7 gal/min |
| Direction | Straightway |
| Electrical conn. Male/Female | Male |
| Electrical connection | M12 |
| Electrical connection size | 4 pin |
| Enclosure rating IP | IP67 |
| EU RoHS compliance | Yes with exemptions |
| EU RoHS exemption clause | 6(c) |
| Flow characteristic | Linear |
| Flow direction | Bi-flow |
| Flow direction indicator | Arrow embossed |
| Fluid Group | 2 |
| Full travel time CurrDrive [s] | 12.7 s |
| Full travel time VoltDrive [s] | 25.4 s |
| Inlet connection type | Solder ODF |
| Inlet size [in] | 1 1/8 in |
| Kv value [m³/h] | 10.1 m³/h |
| Lubricants compatibility | Oilfree applications |
| Manual operation option | AST-G service driver |
| Max allowed duty cycle [%] | 50 % |
| Max tot PowerCons CurrDrive[W] | 4.2 W |
| Max tot PowerCons VoltDrive[W] | 5.5 W |
| Max. Working Pressure [bar] | 37 bar |
| Max. Working Pressure [psig] | 536 psig |
| MaxOPD [bar] | 26 bar |
| MaxOPD [psi] | 377 psi |
| MaxOPD reverse CurrDrive [bar] | 26 bar |
| MaxOPD reverse CurrDrive [psi] | 377 psi |
| MaxOPD reverse VoltDrive [bar] | 26 bar |
| MaxOPD reverse VoltDrive [psi] | 377 psi |
| Volume | 6.248 Liter |
| EAN | 5715162498125 |
| Motor type | Bi-polar |
| MWP [bar] CRN | 32 bar |
| MWP [psig] CRN | 463 psig |
| Operating current max. [A] | 0.4 A |
| Outlet connection type | Solder ODF |
| Outlet size [in] | 1 1/8 in |
| Packing format | Single pack |
| PED category | I |
| Phase current (peak) [mA] | 283 mA |
| Phase current (RMS) [mA] | 200 mA |
| Phase inductance [µH] | 85000 μH |
| Product accessories | Stepper valve accessories |
| Product group | Expansion valves |
| Product Name Description | Electric expansion valve |
| Quantity per packing format | 1 pc |
| Rated cap. cond. note | Full stroke open, normal flow |
| Rated cap. conditions [IMP] |
tcond=90 °F tevap=40 °F tliq=82 °F |
| Rated cap. conditions [SI] |
tcond=32 °C tevap=5 °C tliq=28 °C |
| Rated capacity R1234ze [kW] | 495 kW |
| Rated capacity R1234ze [TR] | 142 TR |
| Rated capacity R134a [kW] | 631 kW |
| Rated capacity R134a [TR] | 180 TR |
| Rated capacity R513A [kW] | 542 kW |
| Rated capacity R513A [TR] | 156 TR |
| Rated capacity R515B [kW] | 481 kW |
| Rated capacity R515B [TR] | 139 TR |
| REACH Candidate List substances |
Lead (CAS no. 7439-92-1) Cobalt dichloride (CAS no. 7646-79-9) |
| Refrigerant temperature [ºC] [max] | 95 °C |
| Refrigerant temperature [ºC] [min] | -40 °C |
| Refrigerant temperature [ºF] [max] | 203 °F |
| Refrigerant temperature [ºF] [min] | -40 °F |
| Refrigerants |
R1234ze(E) R134a R22 R404A R407A R407C R407F R407H R410A R417A R422A R422B R422D R438A R442A R448A R449A R449B R450A R452A R463A R507A R513A R513B R515A R515B |
| Resistance [kOhm] | 0.1 kOhm |
| SCIP dossier no. | c81a3c50-9710-4373-be75-2652b16aea76 |
| SCIP dossier product name | ETS 175L-550L with sight glass |
| Serviceable | Stepper valve spare parts |
| Sightglass | Yes |
| Step mode | 2-phase full step |
| Total steps | 3810 (full steps) |
| Type | ETS 175L |
| UL approved refrigerants |
R1234ze(E) R134a R22 R404A R407A R407C R407F R407H R410A R417A R422A R422B R422D R438A R442A R448A R449A R449B R450A R452A R463A R507A R513A R513B R515A R515B |
| UL evaluated | Yes |
| Voltage [V] DC | 12 V |
