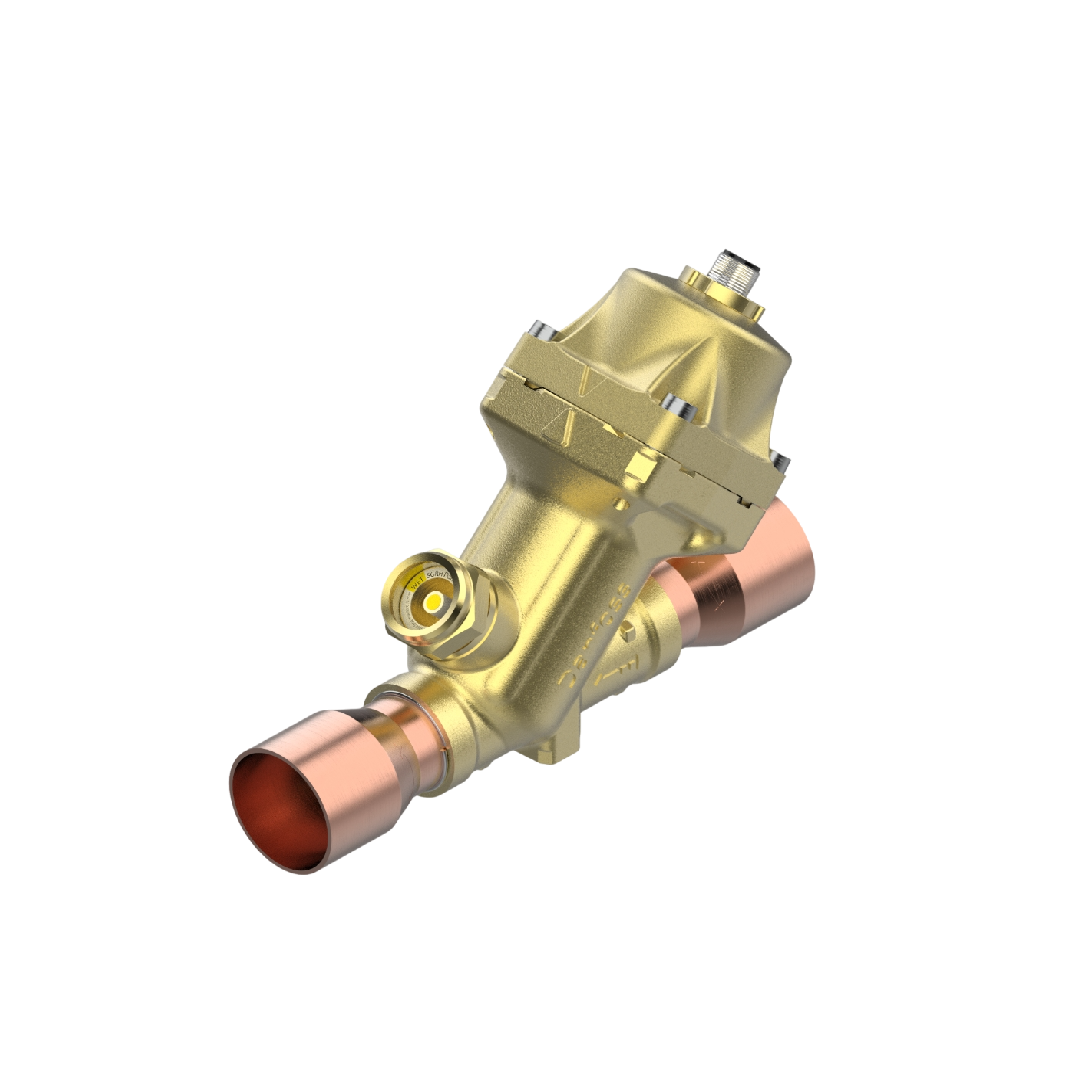

Danfoss ETS Electric expansion valve, ETS 175L 034G3650

Danfoss ETS Electric expansion valve, ETS 175L 034G3650 วาล์วขยายตัวอัตโนมัติอัจฉริยะที่ถูกคิดค้นขึ้นเพื่อรับมือกับการเปลี่ยนแปลงโหลดความร้อนในระบบทำความเย็น กลไกการเคลื่อนที่ถูกตั้งค่าให้สอดคล้องกับการคำนวณทางวิศวกรรมความเย็น ทำให้สามารถฉีดสารทำความเย็นเข้าสู่ระบบได้อย่างเหมาะสม Danfoss ใส่ใจในเรื่องของความทนทานต่อความกดดัน จึงใช้วัสดุในการผลิตที่มีความหนาแน่นสูง ช่วยป้องกันการเกิดปัญหารั่วซึมได้ตลอดอายุการใช้งาน เป็นอุปกรณ์ที่รับประกันผลลัพธ์การควบคุมความเย็นที่ยอดเยี่ยมและไว้ใจได้

คุณสมบัติ

• ช่วยปรับสมดุลการไหลของน้ำยาสำหรับระบบทำความเย็นที่มีวงจรไม่ซับซ้อน
• ความแม่นยำของมอเตอร์ช่วยรักษาระดับอุณหภูมิสินค้าในตู้แช่ได้อย่างคงที่
• ข้อต่อทองแดงถูกเคลือบผิวเพื่อป้องกันการออกซิเดชันก่อนการติดตั้งจริง
• เสริมการทำงานของคอนโทรลเลอร์รุ่นใหม่ด้วยการรับสัญญาณที่รวดเร็ว
• รูปทรงการฉีดน้ำยาถูกพัฒนาให้เกิดประสิทธิภาพสูงสุดในพื้นที่จำกัด

ข้อมูลจำเพาะ

รุ่นสินค้า: ETS 175L (Code: 034G3650) พิกัดความเย็น nominal: 175 kW / 50 TR (สำหรับ R410A) ขนาดข้อต่อทางเข้า-ออก: 1-1/8 นิ้ว x 1-3/8 นิ้ว ODF (Solder) คุณลักษณะเฉพาะ: รูปทรงการไหลแบบเส้นตรง (Straightway) มีกระจกมองสารทำความเย็น น้ำหนักตัวเรือน: ออกแบบกะทัดรัด น้ำหนักเบา ลดแรงสั่นสะเทือนบนแนวท่อส่งสารทำความเย็น

Gross weight	2.013 Kilogram
Net weight	1.833 Kilogram
Ambient temperature range [°C] [max]	70 °C
Ambient temperature range [°C] [min]	-40 °C
Ambient temperature range [°F] [max]	158 °F
Ambient temperature range [°F] [min]	-40 °F
Approval	CE CMIM CRN EAC LLC CDC TYSK UA UKCA UL Recognized
Approval file name	MH7648
Approval file name	MH7648
Balanced port [Yes/No]	Yes
Body material	Brass
CE evaluated	Yes
China RoHS compliance	Out of scope
Compatible Danfoss controllers	AK-XM 208C EKE EKF MXC
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	11.7 gal/min
Direction	Straightway
Electrical conn. Male/Female	Male
Electrical connection	M12
Electrical connection size	4 pin
Enclosure rating IP	IP67
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow characteristic	Linear
Flow direction	Bi-flow
Flow direction indicator	Arrow embossed
Fluid Group	2
Full travel time CurrDrive [s]	12.7 s
Full travel time VoltDrive [s]	25.4 s
Inlet connection type	Solder ODF
Inlet size [in]	1 3/8 in
Kv value [m³/h]	10.1 m³/h
Lubricants compatibility	Oilfree applications
Manual operation option	AST-G service driver
Max allowed duty cycle [%]	50 %
Max tot PowerCons CurrDrive[W]	4.2 W
Max tot PowerCons VoltDrive[W]	5.5 W
Max. Working Pressure [bar]	37 bar
Max. Working Pressure [psig]	536 psig
MaxOPD [bar]	26 bar
MaxOPD [psi]	377 psi
MaxOPD reverse CurrDrive [bar]	26 bar
MaxOPD reverse CurrDrive [psi]	377 psi
MaxOPD reverse VoltDrive [bar]	26 bar
MaxOPD reverse VoltDrive [psi]	377 psi
Volume	6.248 Liter
EAN	5715162498392
Motor type	Bi-polar
MWP [bar] CRN	32 bar
MWP [psig] CRN	463 psig
Operating current max. [A]	0.4 A
Outlet connection type	Solder ODF
Outlet size [in]	1 3/8 in
Packing format	Single pack
PED category	I
Phase current (peak) [mA]	283 mA
Phase current (RMS) [mA]	200 mA
Phase inductance [µH]	85000 μH
Product accessories	Stepper valve accessories
Product group	Expansion valves
Product Name Description	Electric expansion valve
Quantity per packing format	1 pc
Rated cap. cond. note	Full stroke open, normal flow
Rated cap. conditions [IMP]	tcond=90 °F tevap=40 °F tliq=82 °F
Rated cap. conditions [SI]	tcond=32 °C tevap=5 °C tliq=28 °C
Rated capacity R1234ze [kW]	495 kW
Rated capacity R1234ze [TR]	142 TR
Rated capacity R134a [kW]	631 kW
Rated capacity R134a [TR]	180 TR
Rated capacity R513A [kW]	542 kW
Rated capacity R513A [TR]	156 TR
Rated capacity R515B [kW]	481 kW
Rated capacity R515B [TR]	139 TR
REACH Candidate List substances	Lead (CAS no. 7439-92-1) Cobalt dichloride (CAS no. 7646-79-9)
Refrigerant temperature [ºC] [max]	95 °C
Refrigerant temperature [ºC] [min]	-40 °C
Refrigerant temperature [ºF] [max]	203 °F
Refrigerant temperature [ºF] [min]	-40 °F
Refrigerants	R1234ze(E) R134a R22 R404A R407A R407C R407F R407H R410A R417A R422A R422B R422D R438A R442A R448A R449A R449B R450A R452A R463A R507A R513A R513B R515A R515B
Resistance [kOhm]	0.1 kOhm
SCIP dossier no.	c81a3c50-9710-4373-be75-2652b16aea76
SCIP dossier product name	ETS 175L-550L with sight glass
Serviceable	Stepper valve spare parts
Sightglass	Yes
Step mode	2-phase full step
Total steps	3810 (full steps)
Type	ETS 175L
UL approved refrigerants	R1234ze(E) R134a R22 R404A R407A R407C R407F R407H R410A R417A R422A R422B R422D R438A R442A R448A R449A R449B R450A R452A R463A R507A R513A R513B R515A R515B
UL evaluated	Yes
Voltage [V] DC	12 V

ข้อมูลทางเทคนิค

• ขนาดพอร์ตเชื่อมต่อท่อทางเข้า-ทางออก: 7/8 นิ้ว x 7/8 นิ้ว (ODF Solder)
• ค่าความจุการไหลมาตรฐาน (Kv Value): 9.5 m³/h
• คุณลักษณะเฉพาะ: บอดี้ไม่มี Sight Glass ขนาดท่อ 7/8 นิ้ว เหมาะสำหรับยูนิตเครื่องทำความเย็นขนาดกลาง
• ความต้านทานขดลวดต่อเฟส: 52 โอห์ม
• การควบคุมทิศทางการไหล: Bi-flow (จ่ายได้ 2 ทิศทาง)

เอกสารข้อมูล

Danfoss ETS Electric expansion valve, ETS 175L 034G3650 Data Sheet
