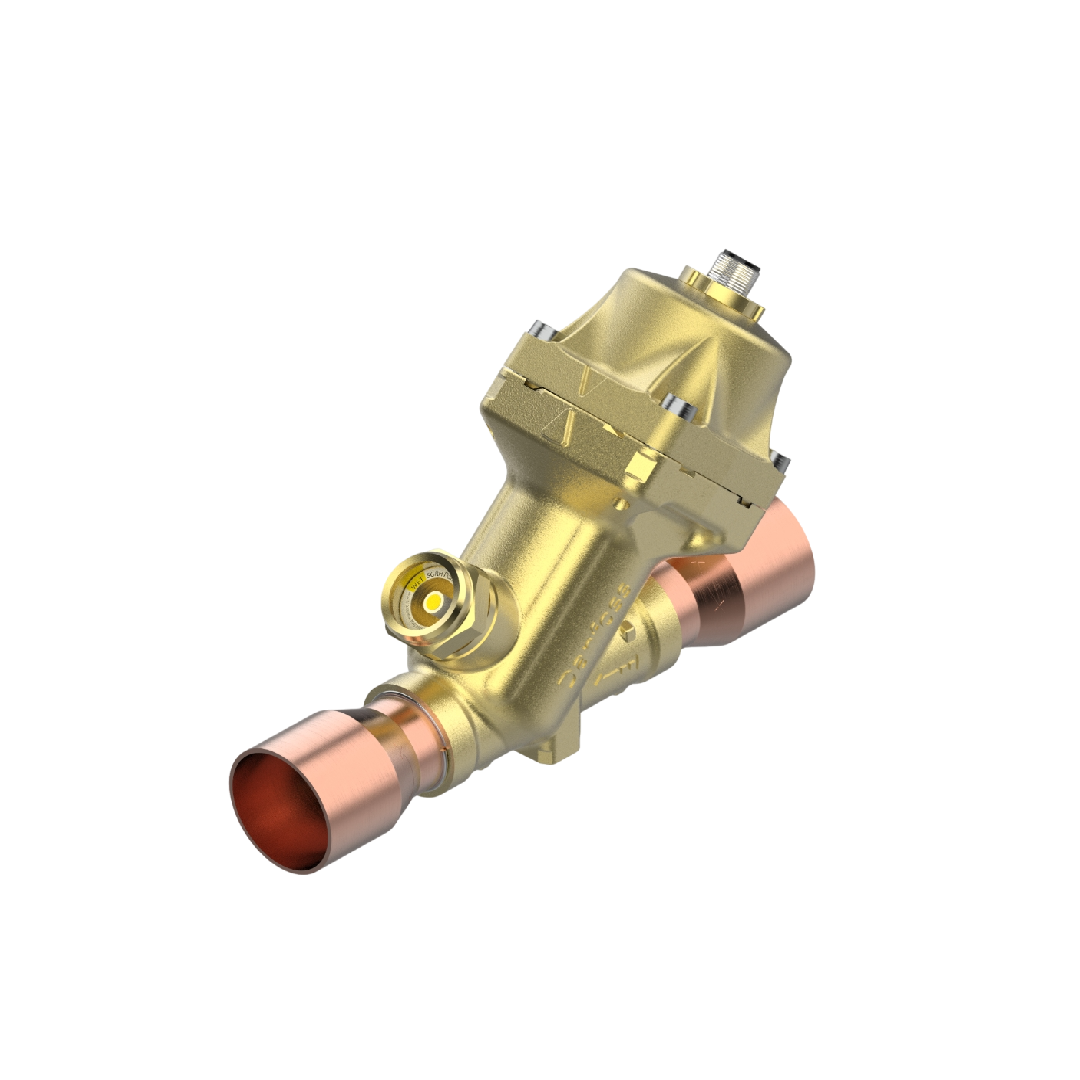

Danfoss ETS Electric expansion valve, ETS 175L 034G3627

Danfoss ETS Electric expansion valve, ETS 175L 034G3627 วาล์วควบคุมความเย็นระบบอิเล็กทรอนิกส์ที่จะเปลี่ยนแนวคิดการบริหารจัดการพลังงานในระบบ HVAC การปรับขนาดช่องเปิดของวาล์วทำได้อย่างรวดเร็วและนุ่มนวล ช่วยป้องกันการกระชากของของเหลวในระบบท่อ แบรนด์ Danfoss ให้คำมั่นสัญญาในด้านคุณภาพด้วยการทดสอบวาล์วทุกชิ้นอย่างเข้มงวด โครงสร้างถูกออกแบบมาให้ปิดสนิทเพื่อลดโอกาสการรั่วซึมของสารทำความเย็น ช่วยเสริมสร้างความมั่นคงให้กับการทำงานของคอมเพรสเซอร์และรักษาสิ่งแวดล้อมไปพร้อมกัน

คุณสมบัติ

• อุปกรณ์ปรับสัดส่วนการไหลของน้ำยาที่ให้ความไวในการเปิดปิดระดับมิลลิวินาที
• โครงสร้างด้านนอกเคลือบผิวกันรอยขีดข่วนและการผุกร่อนจากเกลือหรือความชื้น
• ชิ้นส่วนมอเตอร์ถูกแยกส่วนออกจากท่อทางเดินน้ำยาเพื่อป้องกันอุณหภูมิแทรกแซง
• รักษาระดับการจ่ายน้ำยาให้สัมพัทธ์กับค่าความร้อนที่เซ็นเซอร์ตรวจจับได้พอดี
• ช่วยยืดอายุการทำงานของระบบควบคุมอิเล็กทรอนิกส์ด้วยการรับสัญญาณที่คงที่

ข้อมูลจำเพาะ

รุ่นสินค้า: ETS 175L (Code: 034G3627) พิกัดความเย็น nominal: 175 kW / 50 TR (สำหรับ R410A) ขนาดข้อต่อทางเข้า-ออก: 7/8 นิ้ว x 7/8 นิ้ว ODF (Solder) คุณลักษณะเฉพาะ: รูปทรงการไหลแบบเส้นตรง (Straightway) มีกระจกมองสารทำความเย็น ความทนทานสายต่อขั้วไฟฟ้า: รองรับขั้วต่อสายไฟ M12 ป้องกันละอองน้ำและฝุ่นได้อย่างสมบูรณ์

Gross weight	2.062 Kilogram
Net weight	1.901 Kilogram
Ambient temperature range [°C] [max]	70 °C
Ambient temperature range [°C] [min]	-40 °C
Ambient temperature range [°F] [max]	158 °F
Ambient temperature range [°F] [min]	-40 °F
Approval	CE CMIM CRN EAC LLC CDC TYSK UA UKCA UL Recognized
Approval file name	MH7648
Approval file name	MH7648
Balanced port [Yes/No]	Yes
Body material	Brass
CE evaluated	Yes
China RoHS compliance	Out of scope
Compatible Danfoss controllers	AK-XM 208C EKE EKF MCX
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	10.5 gal/min
Direction	Straightway
Electrical conn. Male/Female	Male
Electrical connection	M12
Electrical connection size	4 pin
Enclosure rating IP	IP67
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow characteristic	S-shape
Flow direction	Bi-flow
Flow direction indicator	Arrow embossed
Fluid Group	2
Full travel time CurrDrive [s]	12.7 s
Full travel time VoltDrive [s]	25.4 s
Inlet connection type	Solder ODF
Inlet size [in]	1 5/8 in
Kv value [m³/h]	9.1 m³/h
Lubricants compatibility	MO POE
Manual operation option	AST-G service driver
Max allowed duty cycle [%]	100 %
Max tot PowerCons CurrDrive[W]	6.5 W
Max tot PowerCons VoltDrive[W]	5.5 W
Max. Working Pressure [bar]	37 bar
Max. Working Pressure [psig]	536 psig
MaxOPD [bar]	26 bar
MaxOPD [psi]	377 psi
MaxOPD reverse CurrDrive [bar]	26 bar
MaxOPD reverse CurrDrive [psi]	377 psi
MaxOPD reverse VoltDrive [bar]	26 bar
MaxOPD reverse VoltDrive [psi]	377 psi
Volume	6.248 Liter
EAN	5715162285121
Motor type	Bi-polar
MWP [bar] CRN	32 bar
MWP [psig] CRN	463 psig
Operating current max. [A]	0.5 A
Outlet connection type	Solder ODF
Outlet size [in]	1 5/8 in
Packing format	Single pack
PED category	I
Phase current (peak) [mA]	283 mA
Phase current (RMS) [mA]	200 mA
Phase inductance [µH]	85000 μH
Product accessories	Stepper valve accessories
Product group	Expansion valves
Product Name Description	Electric expansion valve
Quantity per packing format	1 pc
Rated cap. cond. note	Full stroke open, normal flow
Rated cap. conditions [IMP]	tcond=90 °F tevap=40 °F tliq=82 °F
Rated cap. conditions [SI]	tcond=32 °C tevap=5 °C tliq=28 °C
Rated cap. R404A/R507A [kW]	718 kW
Rated cap. R404A/R507A [TR]	204 TR
Rated capacity R134a [kW]	595 kW
Rated capacity R134a [TR]	169 TR
Rated capacity R407C [kW]	1042 kW
Rated capacity R407C [TR]	296 TR
Rated capacity R513A [kW]	647 kW
Rated capacity R513A [TR]	184 TR
REACH Candidate List substances	Lead (CAS no. 7439-92-1) Cobalt dichloride (CAS no. 7646-79-9)
Refrigerant temperature [ºC] [max]	70 °C
Refrigerant temperature [ºC] [min]	-40 °C
Refrigerant temperature [ºF] [max]	158 °F
Refrigerant temperature [ºF] [min]	-40 °F
Refrigerants	R1234ze(E) R134a R22 R404A R407A R407C R407F R407H R410A R417A R422A R422B R422D R438A R442A R448A R449A R449B R450A R452A R463A R507A R513A R513B R515A R515B
Resistance [kOhm]	0.1 kOhm
SCIP dossier no.	c81a3c50-9710-4373-be75-2652b16aea76
SCIP dossier product name	ETS 175L-550L with sight glass
Serviceable	Stepper valve spare parts
Sightglass	Yes
Step mode	2-phase full step
Total steps	3810 (full steps)
Type	ETS 175L
UL approved refrigerants	R1234ze(E) R134a R22 R404A R407A R407C R407F R407H R410A R417A R422A R422B R422D R438A R442A R448A R449A R449B R450A R452A R463A R507A R513A R513B R515A R515B
UL evaluated	Yes
Voltage [V] DC	12 V

ข้อมูลทางเทคนิค

• ขนาดพอร์ตเชื่อมต่อท่อทางเข้า-ทางออก: 7/8 นิ้ว x 7/8 นิ้ว (ODF Solder - Single Pack)
• ค่าความจุการไหลมาตรฐาน (Kv Value): 9.5 m³/h
• คุณลักษณะเฉพาะ: บรรจุกล่องเดี่ยว (Single Pack) มี Sight Glass ติดตั้งบนบอดี้วาล์ว
• พิกัดการใช้พลังงานสูงสุด: 5.5 W (VoltDrive) / 6.5 W (CurrDrive)
• ทิศทางการไหล: สามารถไหลผ่านและควบคุมได้แบบ Bi-flow (2 ทิศทาง)

เอกสารข้อมูล

Danfoss ETS Electric expansion valve, ETS 175L 034G3627 Data Sheet
