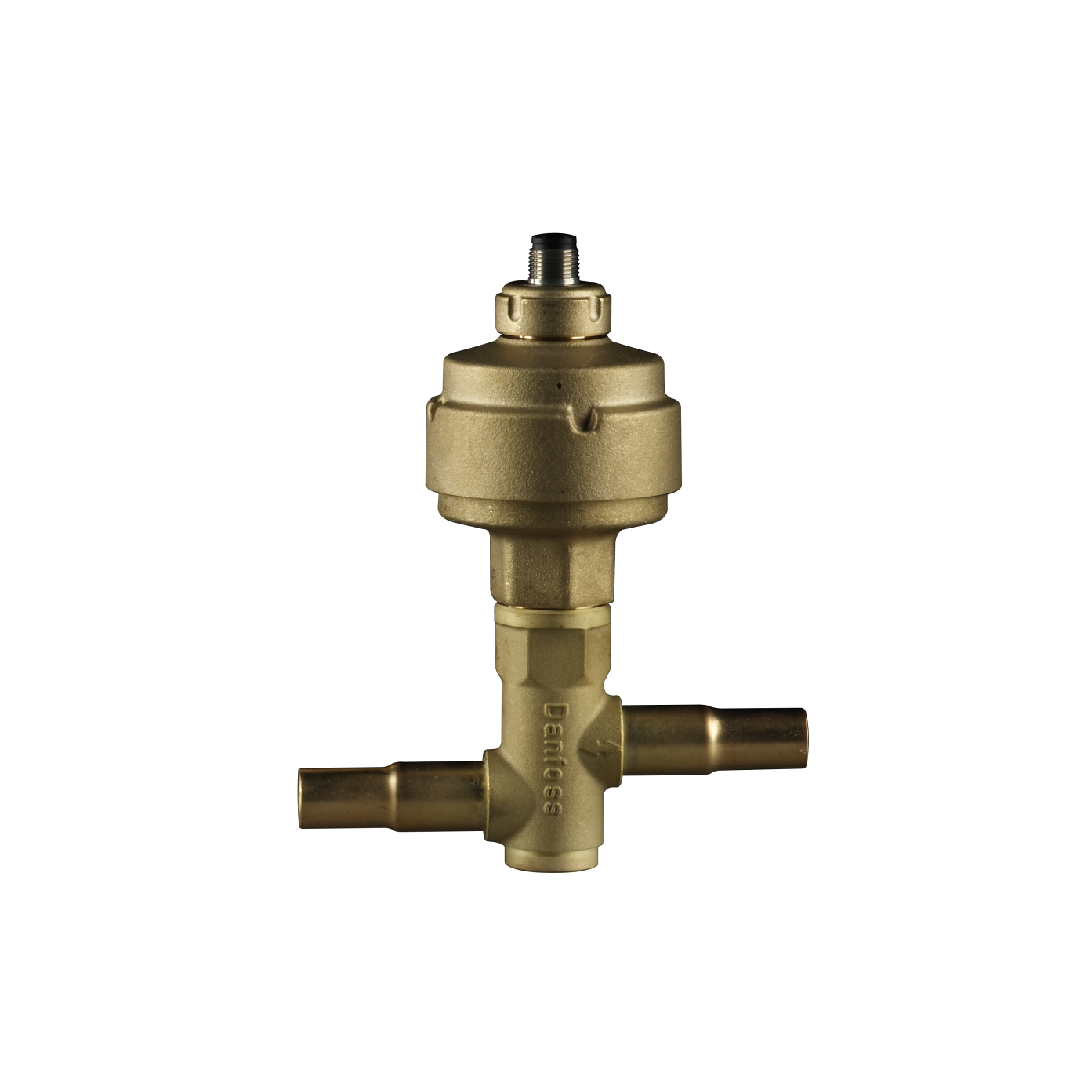

Danfoss ETS Electric expansion valve, ETS 12.5 034G4215

Danfoss ETS Electric expansion valve, ETS 12.5 034G4215

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

DANFOSS

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
ราคาปกติ 12,083.82 ฿
ราคาปกติ ราคาโปรโมชัน 12,083.82 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด Danfoss ETS Electric expansion valve, ETS 12.5 034G4215

เสริมความมั่นคงให้การจัดการความเย็นด้วย Danfoss Electric expansion valve รุ่น ETS 12.5 รหัส 034G4215 นวัตกรรมระดับแนวหน้าที่จะช่วยให้คอยล์เย็นดึงความร้อนได้เต็มศักยภาพ อุปกรณ์นี้ทำงานด้วยระบบดิจิทัลที่สามารถกำหนดตำแหน่งวาล์วได้หลายพันสเต็ป ทำให้ปริมาณน้ำยาถูกฉีดเข้าไปในสัดส่วนที่พอดีที่สุด เป็นการป้องกันปัญหาคอมเพรสเซอร์ได้รับน้ำยาเหลวโดยตรง ช่วยเสริมสร้างความปลอดภัยและลดรายจ่ายด้านพลังงานในกระบวนการผลิตได้อย่างชัดเจน

คุณสมบัติ

  • รุ่นปราศจากกระจกมองน้ำยาเพื่อเพิ่มความแข็งแกร่งของโครงสร้างทนต่อแรงดันระเบิดได้มากขึ้น
  • เหมาะสำหรับระบบทำความเย็นขนาดเล็กที่ต้องการขจัดจุดเสี่ยงต่อการแตกร้าวจากแรงดันและอุณหภูมิ
  • ลักษณะการไหลถูกจูนมาให้มีความเป็นเชิงเส้นสูงตอบสนองตามคำสั่งควบคุม PID ได้อย่างสมมาตร
  • ชิ้นส่วนข้อต่อสามารถเชื่อมท่อทองแดงด้วยลวดเงินอุณหภูมิสูงได้โดยไม่ส่งผลกระทบต่อแกนด้านใน
  • ระยะขยับของวาล์วถูกออกแบบให้ปิดสนิทเพื่อทำหน้าที่แทนโซลินอยด์วาล์วในช่วงที่ระบบตัดการทำงาน

ข้อมูลจำเพาะ

  • ประเภทและรุ่น: วาล์วขยายตัวอิเล็กทรอนิกส์ ETS 12.5 (รหัสสั่งซื้อ 034G4215)
  • ขนาดจุดเชื่อมต่อ: 7/8 in x 7/8 in ODF Solder
  • พิกัดทำความเย็น (R134a): ประมาณ 70 kW
  • แรงดันใช้งานสูงสุด (MWP): 45.5 bar
  • จำนวนสเต็ปควบคุม (Step count): 2625 steps
Gross weight 1.067 Kilogram
Net weight 0.917 Kilogram
Ambient temperature range [°C] [max] 60 °C
Ambient temperature range [°C] [min] -40 °C
Ambient temperature range [°F] [max] 140 °F
Ambient temperature range [°F] [min] -40 °F
Approval CE
EAC
LLC CDC TYSK
UKCA
UL
Balanced port [Yes/No] No
CE evaluated Yes
China RoHS compliance Yes
Compatible Danfoss controllers EKE 1A
EKE 1B
EKE 1C
Connection material Copper
Contain batteries No
Direction Angleway
Electrical conn. Male/Female Male
Electrical connection M12
Electrical connection size 4 pin
Enclosure rating IP IP67
EU RoHS compliance Yes with exemptions
EU RoHS exemption clause 6(c)
Flow direction Bi-flow
Flow direction indicator Embossed 2-way arrow
Fluid Group 2
Full travel time speed [s] [max] 17 s
Full travel time speed [s] [min] 8.5 s
Inlet connection type Solder ODF
Inlet size [in] 7/8 in
Inlet size [mm] 22 mm
Lubricants compatibility MO
POE
Manual operation option AST-G service driver
Max allowed duty cycle [%] 100 %
Max tot PowerCons CurrDrive[W] 1.3 W
Max tot PowerCons VoltDrive[W] 5.5 W
Max. Working Pressure [bar] 45.5 bar
Max. Working Pressure [psig] 660 psig
MaxOPD [bar] 33 bar
MaxOPD [psi] 478.6 psi
MaxOPD reverse [bar] 33 bar
MaxOPD reverse [psi] 478.6 psi
Motor type Bi-polar
Outlet connection type Solder ODF
Outlet size [in] 7/8 in
Volume 3.304 Liter
EAN 5702428825634
Outlet size [mm] 22 mm
Packing format Multi pack
PED category I
Phase current (peak) [mA] 141 mA
Phase current (RMS) [mA] 100 mA
Phase inductance [µH] 85000 μH
Product accessories Stepper valve accessories
Product group Expansion valves
Product Name Description Electric expansion valve
Quantity per packing format 6 pc
Rated cap. cond. note Full stroke open, normal flow
Rated cap. conditions [IMP] tcond=90 °F
tevap=40 °F
tliq=82 °F
Rated cap. conditions [SI] tcond=32 °C
tevap=5 °C
tliq=28 °C
Rated cap. R404A/R507A [kW] 43 kW
Rated cap. R404A/R507A [TR] 12 TR
Rated capacity R134a [kW] 45 kW
Rated capacity R134a [TR] 13 TR
Rated capacity R22 [kW] 57 kW
Rated capacity R22 [TR] 16 TR
Rated capacity R407C [kW] 63 kW
Rated capacity R407C [TR] 18 TR
Rated capacity R410A [kW] 70 kW
Rated capacity R410A [TR] 20 TR
REACH Candidate List substances Lead (CAS no. 7439-92-1)
Refrigerant temperature [ºC] [max] 65 °C
Refrigerant temperature [ºC] [min] -40 °C
Refrigerant temperature [ºF] [max] 150 °F
Refrigerant temperature [ºF] [min] -40 °F
Refrigerants R1234ze(E)
R134a
R22
R404A
R407A
R407C
R407F
R407H
R410A
R417A
R422A
R422B
R422D
R438A
R442A
R448A
R449A
R449B
R450A
R452A
R463A
R507A
R513A
R513B
R515A
R515B
Resistance [kOhm] 0.1 kOhm
SCIP dossier no. e3ad9fd7-71e7-4510-9bd9-560a85cda8bf
SCIP dossier product name ETS 12,5-25 KVS 15 - electric expansion valve
Serviceable Stepper valve spare parts
Step mode 2-phase full step
Total steps 2625 (full steps)
Type ETS 12.5
UL approved refrigerants R134a
R22
R404A
R407A
R407C
R407F
R410A
R422B
R422D
R438A
R448A
R449A
R450A
R452A
R507A
R513A
UL evaluated Yes
Voltage [V] DC [max] 13.8 V
Voltage [V] DC [min] 11.5 V

ข้อมูลทางเทคนิค

  • ประเภทวาล์ว: Electric Expansion Valve ซีรีส์ ETS 12.5
  • การเชื่อมต่อ: ข้อต่อเชื่อมท่อทองแดงขนาด 22 mm x 22 mm (Metric)
  • สมดุลแรงดัน (Pressure Balanced Design): เข็มวาล์วได้รับการออกแบบให้สมดุลแรงดัน ช่วยให้เปิด-ปิดได้นุ่มนวลและเปิดสู้แรงดัน MOPD สูงได้
  • ช่องกระจกมองน้ำยา: Option เสริมหรือเชื่อมต่อตรงกับ Sight Glass เพื่อดูการไหลของสารทำความเย็น
  • สารทำความเย็นที่รองรับ: R410A, R407C, R404A, R134a, R22
