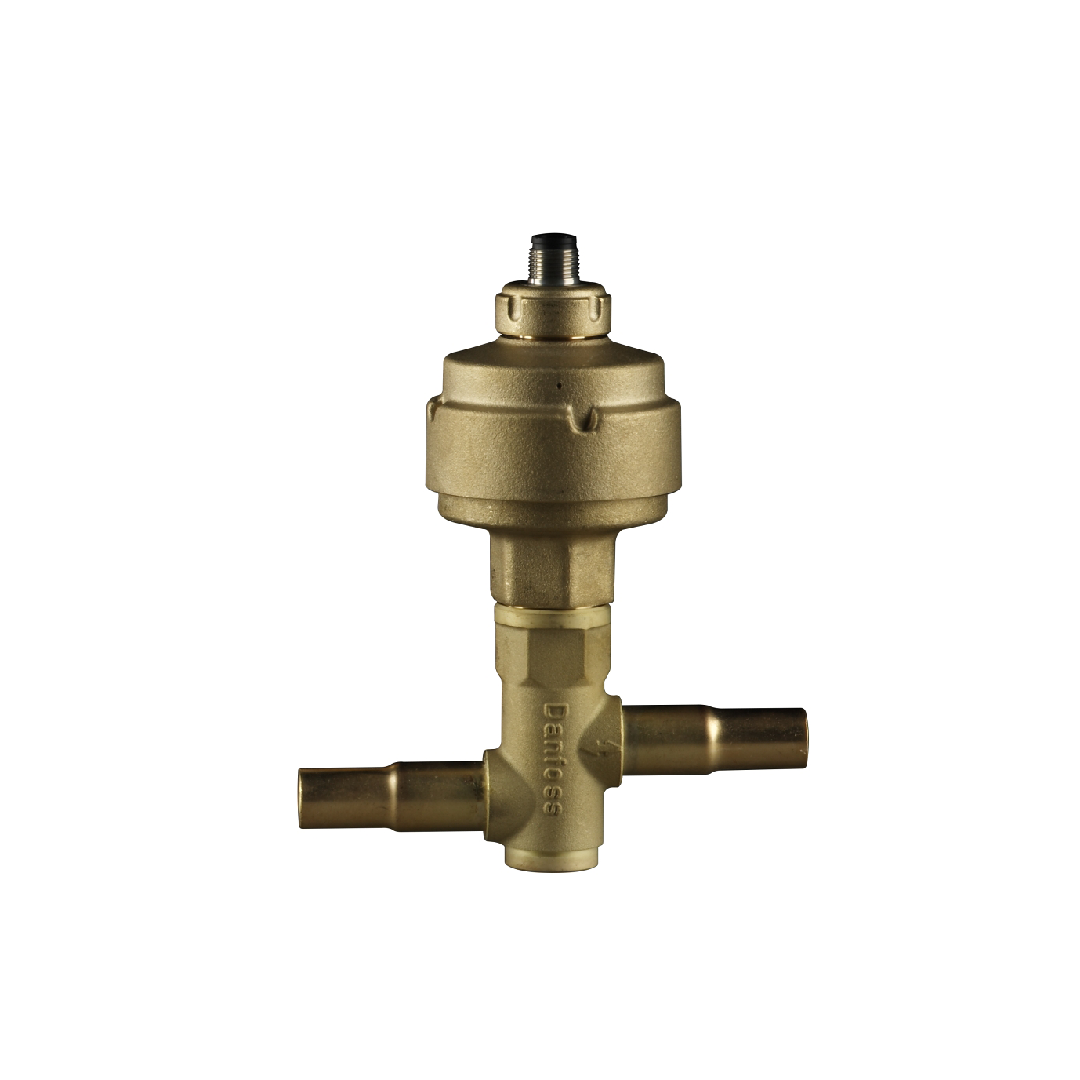

Danfoss ETS Electric expansion valve, ETS 12.5 034G4209
Danfoss ETS Electric expansion valve, ETS 12.5 034G4209
DANFOSS
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
12,083.82 ฿
ราคาปกติ
ราคาโปรโมชัน
12,083.82 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Danfoss ETS Electric expansion valve, ETS 12.5 034G4209
Danfoss ETS Electric expansion valve, ETS 12.5 034G4209 ได้รับการออกแบบมาเพื่อควบคุมการไหลของสารทำความเย็นอย่างแม่นยำในระบบ HVAC-R (การทำความร้อน การระบายอากาศ การปรับอากาศ และการทำความเย็น) โดดเด่นในด้านความแม่นยำ ประสิทธิภาพการใช้พลังงาน ความน่าเชื่อถือ และความอเนกประสงค์ ทำให้เป็นตัวเลือกยอดนิยมสำหรับมืออาชีพในอุตสาหกรรม HVAC-R รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
Danfoss เป็นผู้เล่นหลักในการจัดหาวาล์วขยายไฟฟ้าสำหรับการใช้งาน HVAC-R (ระบบทำความร้อน ระบายอากาศ ปรับอากาศ และทำความเย็น)กลุ่มผลิตภัณฑ์ของพวกเขาได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่หลากหลาย ตั้งแต่ระบบเชิงพาณิชย์ขนาดเล็กไปจนถึงการติดตั้งในอุตสาหกรรมขนาดใหญ่ นี่คือภาพรวมทั่วไป:
Electric expansion valve Danfoss
Electric expansion valve Danfoss ซีรีย์ ETS
- นี่เป็นซีรีส์โดดเด่นที่รู้จักกันดีในเรื่องการฉีดของเหลวอย่างแม่นยำในเครื่องระเหย
- พวกเขาใช้เทคโนโลยีมอเตอร์สเต็ปเปอร์เพื่อการควบคุมที่แม่นยำ
- วาล์ว ETS เข้ากันได้กับตัวควบคุมอิเล็กทรอนิกส์ต่างๆ รวมถึงของ Danfoss เองด้วย
- ได้รับการออกแบบมาเพื่อใช้กับสารทำความเย็นหลายประเภท
- ใช้ในแอปพลิเคชันต่างๆ มากมาย รวมถึงเครื่องปรับอากาศ และปั๊มความร้อน
Electric expansion valve Danfoss ซีรีย์ AKV
ซีรีย์นี้มีความหลากหลาย ครอบคลุมการใช้งานที่หลากหลาย
ภายใน AKV คุณจะพบรูปแบบต่างๆ เช่น:
- AKVA:ส่วนใหญ่ใช้สำหรับระบบทำความเย็นอุตสาหกรรม โดยเฉพาะระบบแอมโมเนีย
- AKVP: ออกแบบมาเพื่อการค้าปลีกอาหารโดยเน้นที่ประสิทธิภาพด้านพลังงานและความปลอดภัยของอาหาร
- AKVO:เป็นวาล์วที่มีตัวกรองภายใน และใช้ในแอพพลิเคชั่นระบบทำความเย็นหลายประเภท
วาล์วเหล่านี้มักทำงานร่วมกับตัวควบคุม Danfoss ADAP-KOOL®
ซีรีย์ UKV
ได้รับการออกแบบมาเพื่อควบคุมการไหลที่แม่นยำในระบบ HVAC-R
คุณสมบัติของ Electric expansion valve Danfoss ทั่วไป:
- การควบคุมที่แม่นยำ: เทคโนโลยีมอเตอร์สเต็ปเปอร์ช่วยให้ควบคุมการไหลของสารทำความเย็นได้อย่างแม่นยำ
- ประสิทธิภาพการใช้พลังงาน:การควบคุมที่เหมาะสมช่วยให้ระบบทำงานอย่างมีประสิทธิภาพ
- ความเข้ากันได้ของสารทำความเย็น:วาล์ว Danfoss ได้รับการออกแบบให้ทำงานกับสารทำความเย็นได้หลากหลายชนิด รวมถึง HFC, CO2 และแอมโมเนีย
- ความน่าเชื่อถือ: Danfoss เป็นที่รู้จักในการผลิตผลิตภัณฑ์ที่แข็งแกร่งและทนทาน
การใช้งาน Electric expansion valve Danfoss
- เครื่องทำความเย็นเชิงพาณิชย์ (ซุปเปอร์มาร์เก็ต, ห้องเย็น)
- เครื่องทำความเย็นอุตสาหกรรม (แปรรูปอาหาร โรงงานเคมี)
- ระบบปรับอากาศ (เครื่องทำความเย็น, เครื่องทำความเย็นบนหลังคา)
- ปั๊มความร้อน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
- ประเภทของวาล์ว (Type) เทอร์โมสแตติก (Thermostatic Expansion Valve – TEV / TXV) อิเล็กทรอนิกส์ (Electronic Expansion Valve – EEV / ETS)
- สารทำความเย็นที่รองรับ (Refrigerants) รองรับหลายชนิด เช่น R134a, R404A, R407C, R410A, R22, R507, R717 (Ammonia), CO₂ ฯลฯ มีรุ่นเฉพาะสำหรับแต่ละสารทำความเย็นเพื่อประสิทธิภาพสูงสุด
- ช่วงความดันใช้งาน (Working Pressure Range) สูงสุดประมาณ 34 บาร์ (500 psi) ขึ้นอยู่กับรุ่นและสารทำความเย็น มีรุ่นพิเศษรองรับแรงดันสูงสำหรับ CO₂ (up to 90 bar)
- ช่วงอุณหภูมิใช้งาน (Temperature Range) -40°C ถึง +70°C (โดยประมาณ) หัววัดอุณหภูมิ (bulb) ทนความร้อนได้สูง
- ขนาดความสามารถในการทำความเย็น (Capacity Range) ตั้งแต่ประมาณ 0.5 kW ถึงมากกว่า 100 kW (ขึ้นอยู่กับรุ่นและสารทำความเย็น)
- ประเภทการเชื่อมต่อ (Connection Type) ODF (ต่อเชื่อมด้วยการบัดกรี) Flare (แบบเกลียว) ขนาดท่อ: 1/4", 3/8", 1/2", 5/8" และมากกว่า (ขึ้นอยู่กับรุ่น)
- แรงเปิดวาล์ว (Opening Superheat) ปรับได้หรือกำหนดค่าคงที่แล้วแต่รุ่น โดยทั่วไปตั้งแต่ 4K ถึง 12K
- อุปกรณ์เสริม หัวเซนเซอร์ (bulb sensor) ฟิลเตอร์ใส่ภายใน ออร์ฟิซ (Orifice) แบบเปลี่ยนได้ในบางรุ่น เช่น T2/TE2
- วัสดุของวาล์ว (Material) ตัววาล์ว: ทองเหลืองหรือทองแดง หัววัด: สแตนเลสหรือทองเหลือง ซีล: NBR / PTFE / Teflon (ขึ้นอยู่กับสารทำความเย็นที่ใช้)
- การใช้งาน (Application) ตู้เย็นเชิงพาณิชย์ ระบบแช่แข็ง ระบบ HVAC (เครื่องปรับอากาศ) ห้องเย็น อุตสาหกรรมอาหาร ระบบทำความเย็น CO₂ และแอมโมเนีย (สำหรับรุ่นพิเศษ)
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Gross weight | 1.025 Kilogram |
| Net weight | 0.864 Kilogram |
| Ambient temperature range [°C] [max] | 60 °C |
| Ambient temperature range [°C] [min] | -40 °C |
| Ambient temperature range [°F] [max] | 140 °F |
| Ambient temperature range [°F] [min] | -40 °F |
| Approval |
CE EAC LLC CDC TYSK UKCA UL |
| Balanced port [Yes/No] | No |
| CE evaluated | Yes |
| China RoHS compliance | Yes |
| Compatible Danfoss controllers |
EKE 1A EKE 1B EKE 1C |
| Connection material | Copper |
| Contain batteries | No |
| Direction | Straightway |
| Electrical conn. Male/Female | Male |
| Electrical connection | M12 |
| Electrical connection size | 4 pin |
| Enclosure rating IP | IP67 |
| EU RoHS compliance | Yes with exemptions |
| EU RoHS exemption clause | 6(c) |
| Flow direction | Bi-flow |
| Flow direction indicator | Embossed 2-way arrow |
| Fluid Group | 2 |
| Full travel time speed [s] [max] | 17 s |
| Full travel time speed [s] [min] | 8.5 s |
| Inlet connection type | Solder ODF |
| Inlet size [in] | 1/2 in |
| Lubricants compatibility |
MO POE |
| Manual operation option | AST-G service driver |
| Max allowed duty cycle [%] | 100 % |
| Max tot PowerCons CurrDrive[W] | 1.3 W |
| Max tot PowerCons VoltDrive[W] | 5.5 W |
| Max. Working Pressure [bar] | 45.5 bar |
| Max. Working Pressure [psig] | 660 psig |
| MaxOPD [bar] | 33 bar |
| MaxOPD [psi] | 478.6 psi |
| MaxOPD reverse [bar] | 33 bar |
| MaxOPD reverse [psi] | 478.6 psi |
| Motor type | Bi-polar |
| Outlet connection type | Solder ODF |
| Outlet size [in] | 1/2 in |
| Volume | 3.249 Liter |
| EAN | 5702428825696 |
| Packing format | Multi pack |
| PED category | I |
| Phase current (peak) [mA] | 141 mA |
| Phase current (RMS) [mA] | 100 mA |
| Phase inductance [µH] | 85000 μH |
| Product accessories | Stepper valve accessories |
| Product group | Expansion valves |
| Product Name Description | Electric expansion valve |
| Quantity per packing format | 6 pc |
| Rated cap. cond. note | Full stroke open, normal flow |
| Rated cap. conditions [IMP] |
tcond=90 °F tevap=40 °F tliq=82 °F |
| Rated cap. conditions [SI] |
tcond=32 °C tevap=5 °C tliq=28 °C |
| Rated cap. R404A/R507A [kW] | 43 kW |
| Rated cap. R404A/R507A [TR] | 12 TR |
| Rated capacity R134a [kW] | 45 kW |
| Rated capacity R134a [TR] | 13 TR |
| Rated capacity R22 [kW] | 57 kW |
| Rated capacity R22 [TR] | 16 TR |
| Rated capacity R407C [kW] | 63 kW |
| Rated capacity R407C [TR] | 18 TR |
| Rated capacity R410A [kW] | 70 kW |
| Rated capacity R410A [TR] | 20 TR |
| REACH Candidate List substances | Lead (CAS no. 7439-92-1) |
| Refrigerant temperature [ºC] [max] | 65 °C |
| Refrigerant temperature [ºC] [min] | -40 °C |
| Refrigerant temperature [ºF] [max] | 150 °F |
| Refrigerant temperature [ºF] [min] | -40 °F |
| Refrigerants |
R1234ze(E) R134a R22 R404A R407A R407C R407F R407H R410A R417A R422A R422B R422D R438A R442A R448A R449A R449B R450A R452A R463A R507A R513A R513B R515A R515B |
| Resistance [kOhm] | 0.1 kOhm |
| SCIP dossier no. | e3ad9fd7-71e7-4510-9bd9-560a85cda8bf |
| SCIP dossier product name | ETS 12,5-25 KVS 15 - electric expansion valve |
| Serviceable | Stepper valve spare parts |
| Step mode | 2-phase full step |
| Total steps | 2625 (full steps) |
| Type | ETS 12.5 |
| UL approved refrigerants |
R134a R22 R404A R407A R407C R407F R410A R422B R422D R438A R448A R449A R450A R452A R507A R513A |
| UL evaluated | Yes |
| Voltage [V] DC [max] | 13.8 V |
| Voltage [V] DC [min] | 11.5 V |
