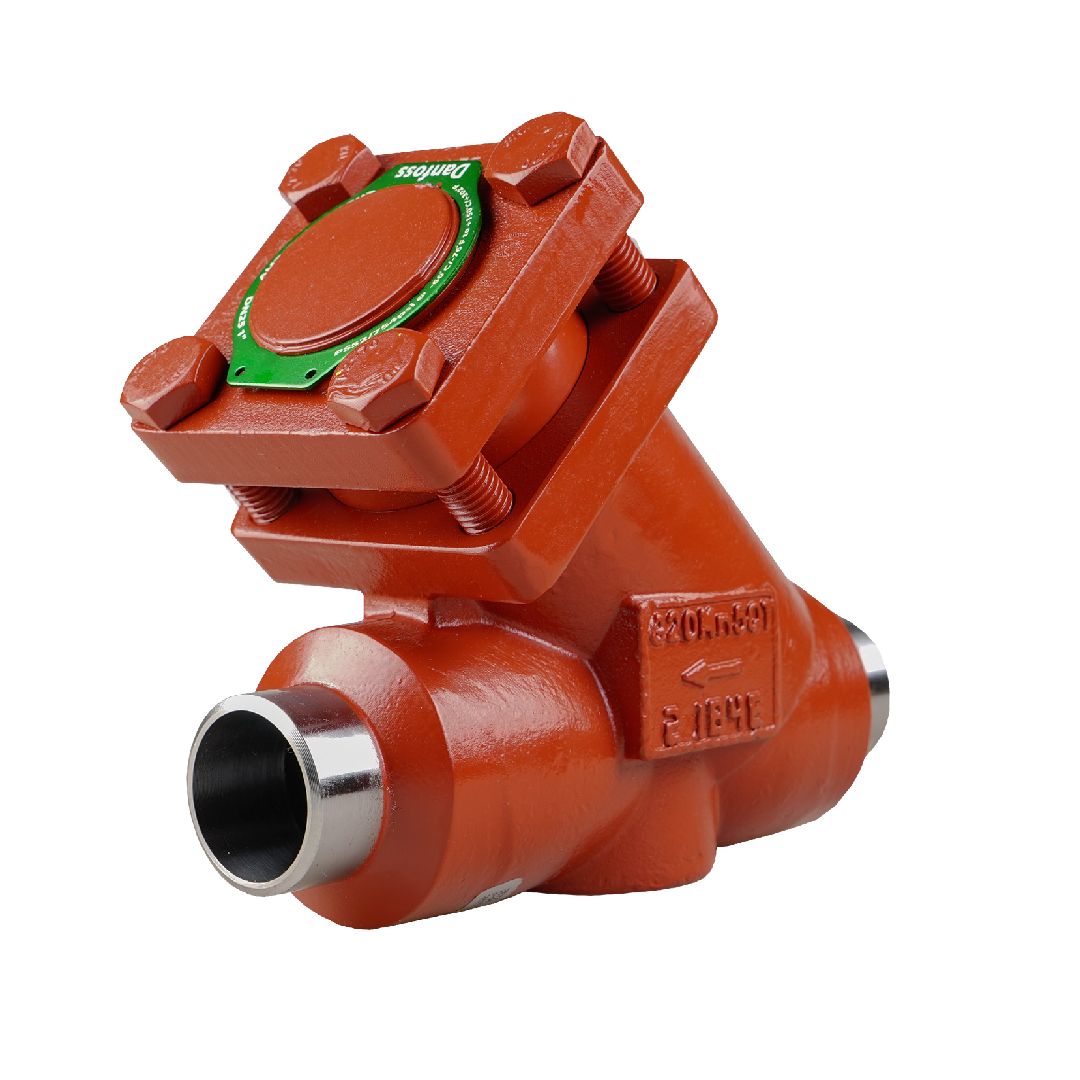

Danfoss 148B6599 Check valve, CHV-X 125, SVL Flexline, Direction: Straightway, 125 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52

Danfoss 148B6599 Check valve, CHV-X 125, SVL Flexline, Straightway, 125 mm, EN 10220, Max. Pressure 52 bar อุปกรณ์กันกลับท่อขนาดใหญ่ในซีรีส์ SVL Flexline รุ่น CHV-X 125 จากผู้นำด้านเทคโนโลยีอุตสาหกรรม Danfoss ออกแบบสำหรับการไหลทิศทางตรง Straightway ขนาด 125 mm ด้วยมาตรฐานยุโรป EN 10220 รองรับแรงดันดุดันถึง 52 bar โครงสร้างวาล์วผลิตขึ้นจากวัสดุรับแรงดึงสูงเพื่อป้องกันการบิดเบี้ยว ช่วยรักษาระบบจากการกระแทกอย่างรุนแรงของการไหลย้อน ถือเป็นการรับประกันความปลอดภัยขั้นสูงสุดสำหรับระบบทำความเย็นขนาดใหญ่

คุณสมบัติ

• วาล์วกันกลับ Danfoss ไซส์ใหญ่พิเศษรุ่น CHV-X 125 SVL Flexline
• สามารถทำงานร่วมกับแรงดันระบบได้สูงสุดถึง 52 bar
• ท่อผ่านตรง (Straightway) ขนาดความกว้าง 125 มิลลิเมตร
• รองรับมาตรฐานการเชื่อมต่อแบบยุโรป EN 10220
• พาร์ทนัมเบอร์สินค้า 148B6599

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• ประเภทอุปกรณ์: Check valve รุ่น CHV-X 125 (SVL Flexline)
• รหัสสินค้าอ้างอิง: 148B6599
• รูปแบบทิศทางการไหล: Straightway ขนาด 125 mm
• มาตรฐานและแรงดัน: EN 10220 ทนแรงดันสูงสุด 52 bar

Gross weight	50.9 Kilogram
Net weight	32.5 Kilogram
Volume	228 Liter
EAN	5702428989343
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	5 in
Connection size [mm]	125 mm
Connection standard	EN 10220
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	290 gal/min
Direction	Straightway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [mm]	125 mm
Inlet connection type	Butt weld
Kv value [m³/h]	250 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.58 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	III
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R170 R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R452C R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 125
UK RoHS compliance	Out of scope

ข้อมูลทางเทคนิค

• รุ่น / ชนิด: CHV-X 125 (SVL Flexline - DIN Spec)
• แรงดันใช้งานสูงสุด (Max. Working Pressure): 52 bar
• ทิศทางการไหล / ขนาด: ตรง (Straightway), 125 mm (DN 125)
• มาตรฐานข้อต่อ: EN 10220 (Butt-weld DIN)
• มาตรฐานยุโรป: รองรับมาตรฐานท่อตามข้อกำหนด EN

เอกสารข้อมูล

Danfoss 148B6599 Check valve, CHV-X 125, SVL Flexline, Direction: Straightway, 125 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52 Data Sheet
