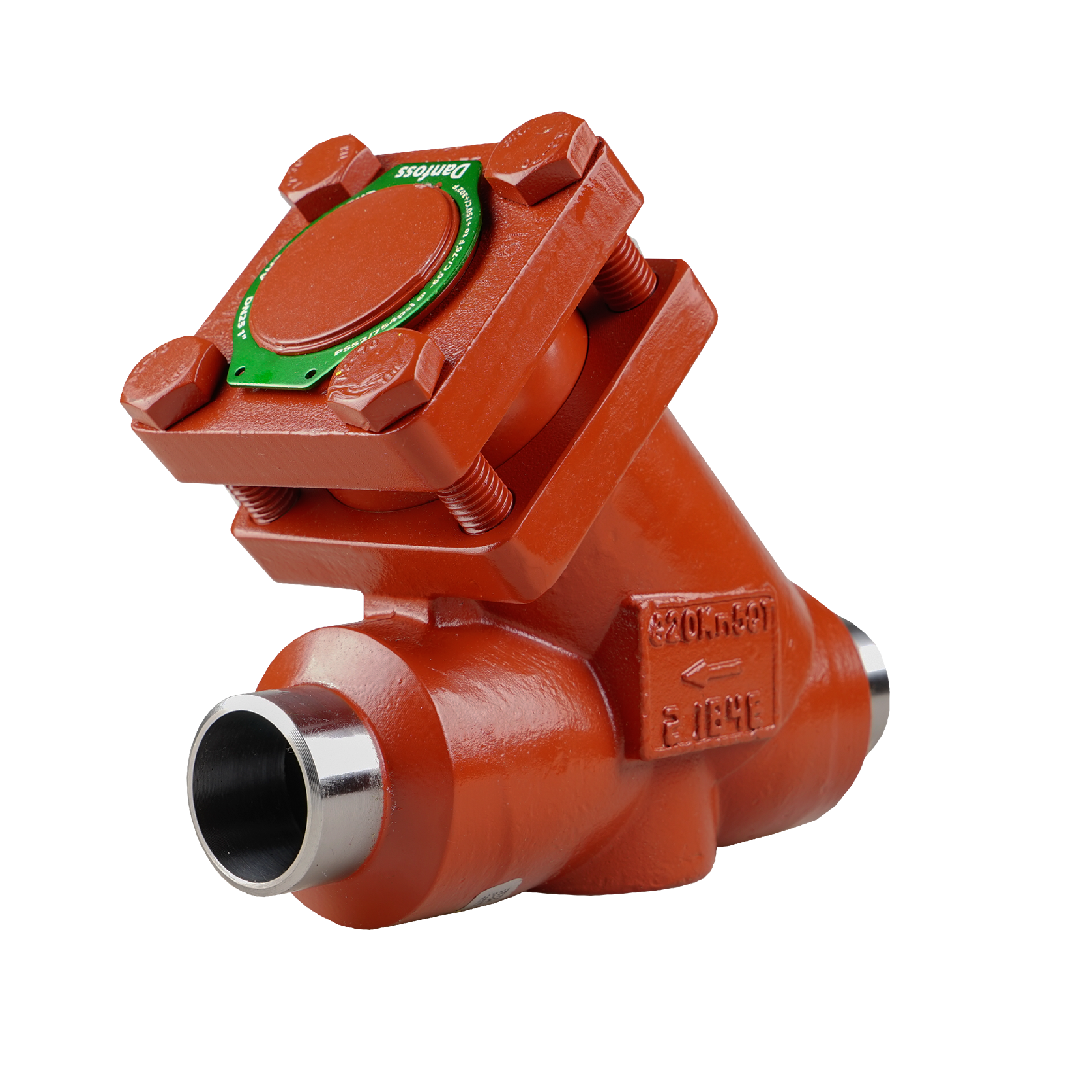

Danfoss 148B6596 Check valve, CHV-X 80, SVL Flexline, Direction: Straightway, 80 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52

Danfoss 148B6596 Check valve, CHV-X 80, SVL Flexline, Straightway, 80 mm, ASME B 36.10M, Max. Pressure 52 bar อุปกรณ์ป้องกันของไหลตีกลับซีรีส์ SVL Flexline รุ่น CHV-X 80 จากแบรนด์ที่ทั่วโลกไว้วางใจอย่าง Danfoss ออกแบบในลักษณะทิศทางตรง (Straightway) ขนาด 80 mm ซึ่งช่วยให้ของไหลเคลื่อนที่ผ่านได้อย่างคล่องตัว มาตรฐานเชื่อมต่อ ASME B 36.10M รองรับแรงดันสูงสุดได้ 52 bar กลไกวาล์วปิดสนิทแบบไร้รอยรั่วเมื่อทิศทางไหลเปลี่ยน เป็นส่วนสำคัญในการรักษาดุลยภาพของความดันและปกป้องชิ้นส่วนเครื่องจักรราคาแพงในโรงงาน

คุณสมบัติ

• วาล์วทิศทางเดียวจาก Danfoss แพลตฟอร์ม SVL Flexline รุ่น CHV-X 80
• ต้านทานแรงดันระบบได้สูงสุด 52 บาร์อย่างปลอดภัย
• จัดวางทางเดินน้ำยาแบบ Straightway กว้าง 80 มม.
• รับประกันข้อต่อตรงตาม ASME B 36.10M SCHEDULE 40
• เช็ครหัสผลิตภัณฑ์ 148B6596

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• ประเภทอุปกรณ์: Check valve รุ่น CHV-X 80 (SVL Flexline)
• รหัสสินค้าอ้างอิง: 148B6596
• รูปแบบทิศทางการไหล: Straightway ขนาด 80 mm
• มาตรฐานและแรงดัน: ASME B 36.10M SCHEDULE 40 ทนแรงดันสูงสุด 52 bar

Gross weight	12.191 Kilogram
Net weight	11.2 Kilogram
Volume	16.748 Liter
EAN	5702428989312
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	3 in
Connection size [mm]	80 mm
Connection standard	ASME B 36.10M SCHEDULE 40
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	94 gal/min
Direction	Straightway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [mm]	80 mm
Inlet connection type	Butt weld
Kv value [m³/h]	81 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.58 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R170 R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R452C R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 80
UK RoHS compliance	Out of scope

ข้อมูลทางเทคนิค

• รุ่น / ชนิด: CHV-X 80 (SVL Flexline)
• แรงดันใช้งานสูงสุด (Max. Working Pressure): 52 bar
• ทิศทางการไหล / ขนาด: ตรง (Straightway), 80 mm (DN 80 / 3 นิ้ว)
• มาตรฐานข้อต่อ: ASME B 36.10M SCHEDULE 40
• วัสดุตัววาล์ว: เหล็กทนอุณหภูมิต่ำ (Low-temperature steel)

เอกสารข้อมูล

Danfoss 148B6596 Check valve, CHV-X 80, SVL Flexline, Direction: Straightway, 80 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52 Data Sheet
