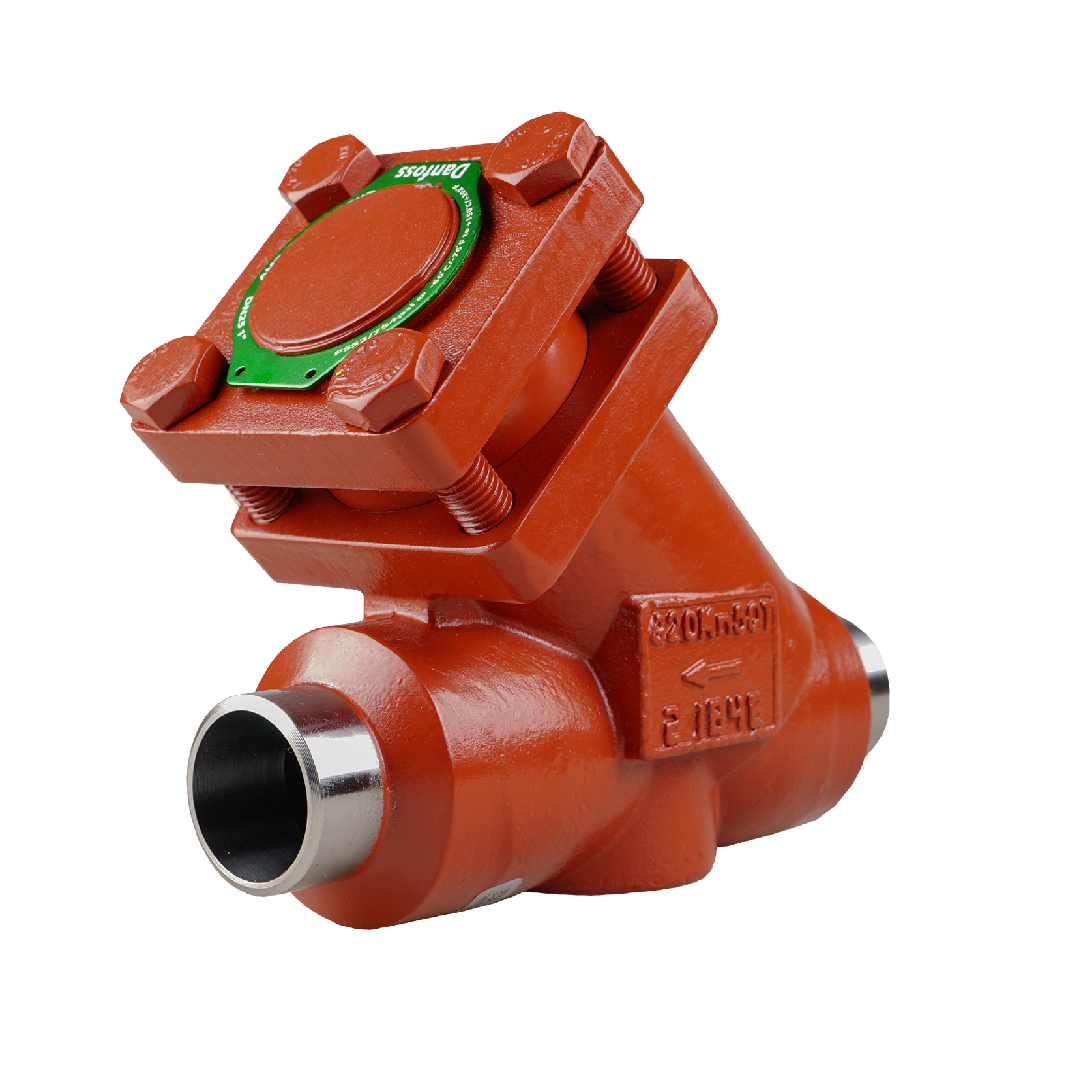

Danfoss 148B6594 Check valve, CHV-X 65, SVL Flexline, Direction: Straightway, 65 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52

Danfoss 148B6594 Check valve, CHV-X 65, SVL Flexline, Straightway, 65 mm, ASME B 36.10M, Max. Pressure 52 bar เช็ควาล์วนวัตกรรม SVL Flexline CHV-X 65 ภายใต้แบรนด์ระดับสากล Danfoss โดดเด่นด้านการลดแรงกระแทกจากของไหลย้อนกลับ ขนาดท่อ 65 mm ให้การไหลแบบทิศทางตรง Straightway ตามมาตรฐาน ASME B 36.10M ทนทานแรงดันได้สูงถึง 52 bar ด้วยการออกแบบภายในที่เน้นลดแรงเสียดทาน ช่วยยกระดับประสิทธิภาพของระบบสูบและระบบทำความเย็นให้เสถียรที่สุด เป็นการปกป้องเครื่องจักรจากความเสียหายที่ประเมินค่าไม่ได้อย่างยอดเยี่ยม

คุณสมบัติ

• อุปกรณ์กันการไหลกลับ Danfoss SVL โมเดล CHV-X 65
• ผ่านการทดสอบรับแรงดันใช้งานที่จุดสูงสุด 52 บาร์
• โครงสร้างทิศทางตรง (Straightway) รองรับสเกล 65 มม.
• รูปแบบการเข้าข้อต่อมาตรฐาน ASME B 36.10M SCHEDULE 40
• พาร์ทรหัส 148B6594

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• ประเภทอุปกรณ์: Check valve รุ่น CHV-X 65 (SVL Flexline)
• รหัสสินค้าอ้างอิง: 148B6594
• รูปแบบทิศทางการไหล: Straightway ขนาด 65 mm
• มาตรฐานและแรงดัน: ASME B 36.10M SCHEDULE 40 ทนแรงดันสูงสุด 52 bar

Gross weight	6.262 Kilogram
Net weight	4.284 Kilogram
Volume	6.998 Liter
EAN	5702428989299
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	2 1/2 in
Connection size [mm]	65 mm
Connection standard	ASME B 36.10M SCHEDULE 40
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	48 gal/min
Direction	Straightway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [mm]	65 mm
Inlet connection type	Butt weld
Kv value [m³/h]	41 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.58 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R170 R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R452C R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 65

ข้อมูลทางเทคนิค

• รุ่น / ชนิด: CHV-X 65 (SVL Flexline)
• แรงดันใช้งานสูงสุด (Max. Working Pressure): 52 bar
• ทิศทางการไหล / ขนาด: ตรง (Straightway), 65 mm (DN 65 / 2 1/2 นิ้ว)
• มาตรฐานข้อต่อ: ASME B 36.10M SCHEDULE 40
• การทดสอบแรงดัน: ผ่านการทดสอบแรงดันและความคงทนตามมาตรฐาน ISO 5208

เอกสารข้อมูล

Danfoss 148B6594 Check valve, CHV-X 65, SVL Flexline, Direction: Straightway, 65 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52 Data Sheet
