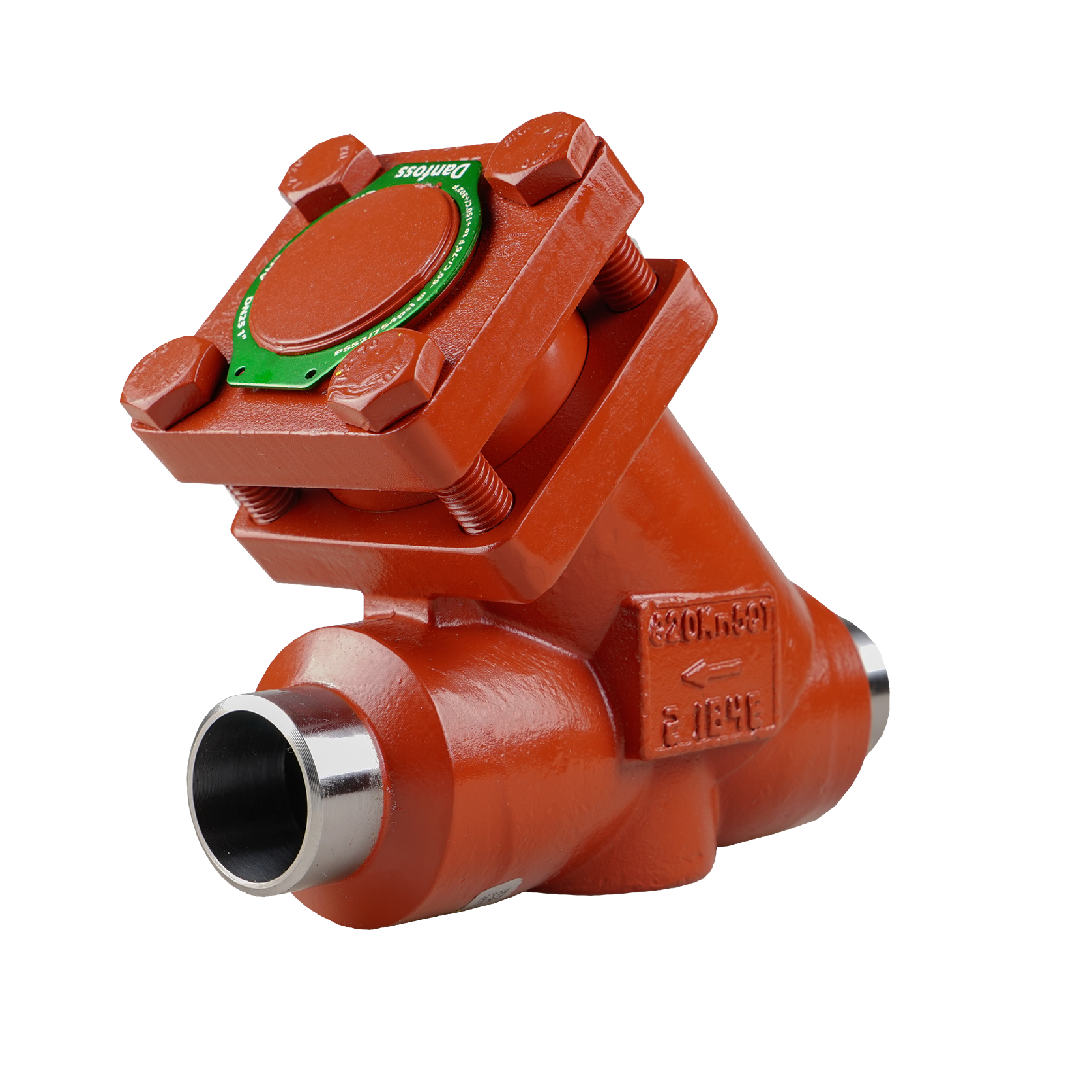

Danfoss 148B6593 Check valve, CHV-X 65, SVL Flexline, Direction: Straightway, 65 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52

Danfoss 148B6593 Check valve, CHV-X 65, SVL Flexline, Straightway, 65 mm, EN 10220, Max. Pressure 52 bar อุปกรณ์ควบคุมการไหลทิศทางเดียว SVL Flexline CHV-X 65 แบรนด์ Danfoss สัญลักษณ์แห่งวิศวกรรมที่แม่นยำ ออกแบบทิศทางไหลตรง (Straightway) ขนาด 65 mm ที่เป็นไปตามมาตรฐานการเชื่อมต่อยุโรป EN 10220 สามารถรับแรงดันทำงานได้เต็มประสิทธิภาพถึง 52 bar ตัววาล์วประกอบอย่างแน่นหนาเพื่อปิดกั้นกระแสไหลกลับได้อย่างรวดเร็ว ช่วยป้องกันปัญหาแรงดันสะสมและยืดอายุการใช้งานระบบท่ออุตสาหกรรมได้อย่างโดดเด่น

คุณสมบัติ

• เช็ควาล์ว Danfoss กลุ่มเทคโนโลยี SVL Flexline รหัส CHV-X 65
• พิกัดรับแรงดันสูงถึง 52 bar ไร้กังวลเรื่องการรั่วไหล
• ความกว้างพอร์ต 65 มิลลิเมตร ทางเดินน้ำยาตรง (Straightway)
• จุดต่อท่อผลิตตามหลักเกณฑ์ EN 10220
• หมายเลขซีเรียลรุ่น 148B6593

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• ประเภทอุปกรณ์: Check valve รุ่น CHV-X 65 (SVL Flexline)
• รหัสสินค้าอ้างอิง: 148B6593
• รูปแบบทิศทางการไหล: Straightway ขนาด 65 mm
• มาตรฐานและแรงดัน: EN 10220 ทนแรงดันสูงสุด 52 bar

Gross weight	6.262 Kilogram
Net weight	4.284 Kilogram
Volume	6.998 Liter
EAN	5702428989282
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	2 1/2 in
Connection size [mm]	65 mm
Connection standard	EN 10220
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	48 gal/min
Direction	Straightway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [mm]	65 mm
Inlet connection type	Butt weld
Kv value [m³/h]	41 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.58 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R170 R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R452C R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 65

ข้อมูลทางเทคนิค

• รุ่น / ชนิด: CHV-X 65 (SVL Flexline - Metric)
• แรงดันใช้งานสูงสุด (Max. Working Pressure): 52 bar
• ทิศทางการไหล / ขนาด: ตรง (Straightway), 65 mm (DN 65)
• มาตรฐานข้อต่อ: EN 10220 (Butt-weld)
• การควบคุมการไหล: ป้องกันการไหลย้อนกลับที่มีประสิทธิภาพพร้อมความต่างแรงดันต่ำ

เอกสารข้อมูล

Danfoss 148B6593 Check valve, CHV-X 65, SVL Flexline, Direction: Straightway, 65 mm, Connection standard: EN 10220, Max. Working Pressure [bar]: 52 Data Sheet
