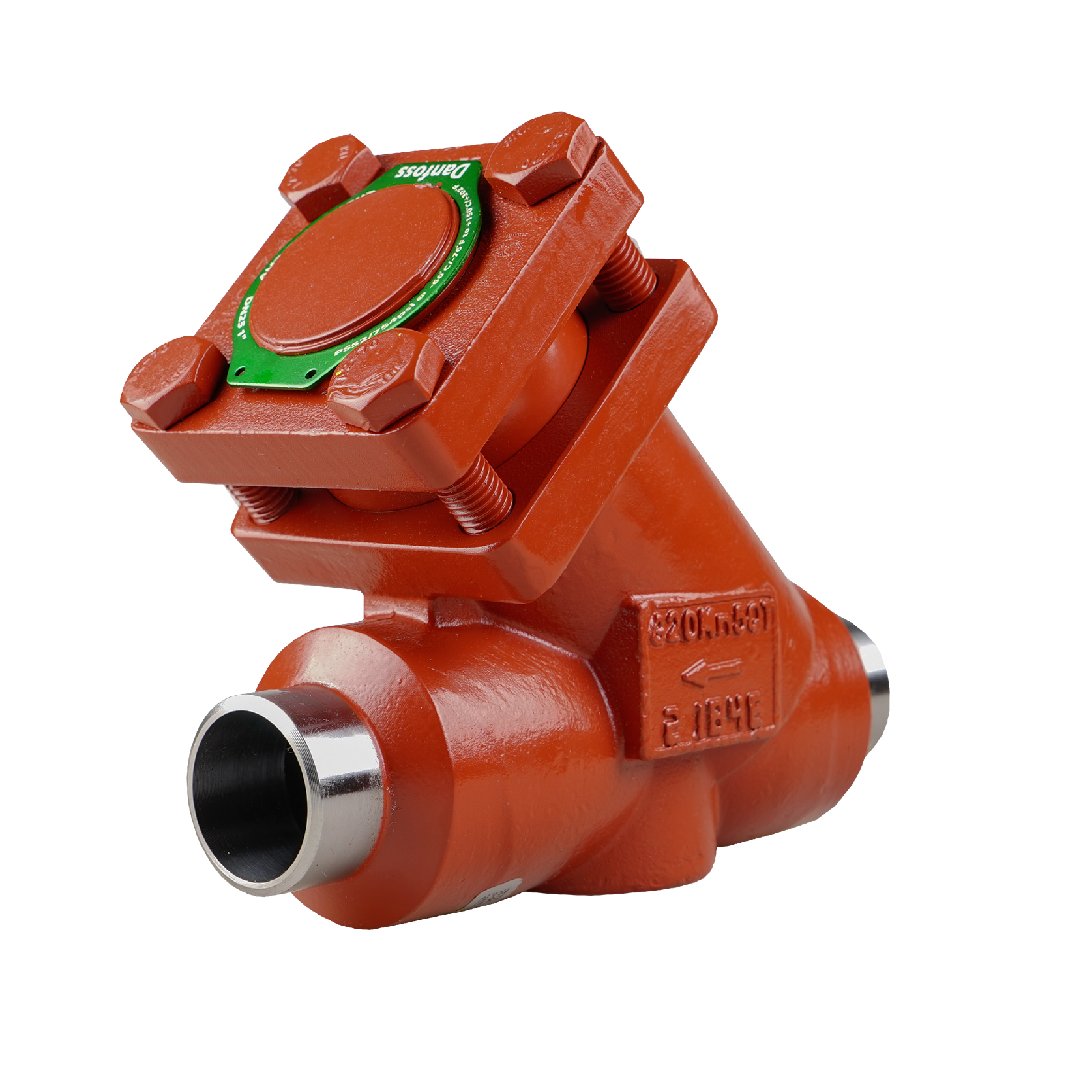

Danfoss 148B6588 Check valve, CHV-X 32, Direction: Straightway, Connection standard: ASME B 36.10M SCHEDULE 80

Danfoss 148B6588 Check valve, CHV-X 32, Direction: Straightway, Connection standard: ASME B 36.10M SCHEDULE 80 วาล์วป้องกันการไหลย้อนสำหรับงานหนัก CHV-X 32 จาก Danfoss ที่สะท้อนถึงวิศวกรรมความปลอดภัยขั้นสูงสุด ด้วยท่อผนังหนาตามมาตรฐาน ASME B 36.10M SCHEDULE 80 อุปกรณ์นี้จึงรองรับแรงกระแทกและแรงดันสูงได้อย่างมั่นคง ทิศทางการไหลตรง Straightway ลดการสะดุดของกระแสไหลภายในท่อ กลไกเช็ควาล์วปิดสนิทอย่างรวดเร็ว ช่วยป้องกันความเสียหายจากแรงดันตีกลับ ลดเวลาซ่อมบำรุงและเพิ่มประสิทธิภาพการทำงานให้ยาวนานยิ่งขึ้น

คุณสมบัติ

• วาล์วกันย้อน Danfoss สเปก CHV-X 32 คุณภาพเยี่ยม
• ทางเดินสารไหลในระบบเป็นแบบทางตรง (Straightway)
• การยึดต่อใช้อิงข้อกำหนด ASME B 36.10M SCHEDULE 80 ทนทานต่อแรงกระแทก
• สกัดกั้นของเหลวไหลย้อนได้มิดชิดไม่มีการรั่วซึม
• หมายเลขอุปกรณ์ 148B6588

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• ประเภทอุปกรณ์: Check valve รุ่น CHV-X 32
• รหัสสินค้าอ้างอิง: 148B6588
• รูปแบบทิศทางการไหล: Straightway
• มาตรฐานการเชื่อมต่อ: ASME B 36.10M SCHEDULE 80

Gross weight	3.495 Kilogram
Net weight	2.52 Kilogram
Volume	5.372 Liter
EAN	5702428989237
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	1 1/4 in
Connection size [mm]	32 mm
Connection standard	ASME B 36.10M SCHEDULE 80
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	24.4 gal/min
Direction	Straightway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Kv value [m³/h]	21 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.58 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	II
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
REACH Candidate List substances	No
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R170 R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R452C R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 32

ข้อมูลทางเทคนิค

• รุ่น / ชนิด: CHV-X 32 (Schedule 80)
• ทิศทางการไหล: ตรง (Straightway)
• ขนาดวาล์วระบุ: DN 32 (1 1/4 นิ้ว)
• มาตรฐานข้อต่อ: ASME B 36.10M SCHEDULE 80
• การทนแรงดันช็อก: ทนต่อสภาวะ Liquid hammer ในระบบความเย็น

เอกสารข้อมูล

Danfoss 148B6588 Check valve, CHV-X 32, Direction: Straightway, Connection standard: ASME B 36.10M SCHEDULE 80 Data Sheet
