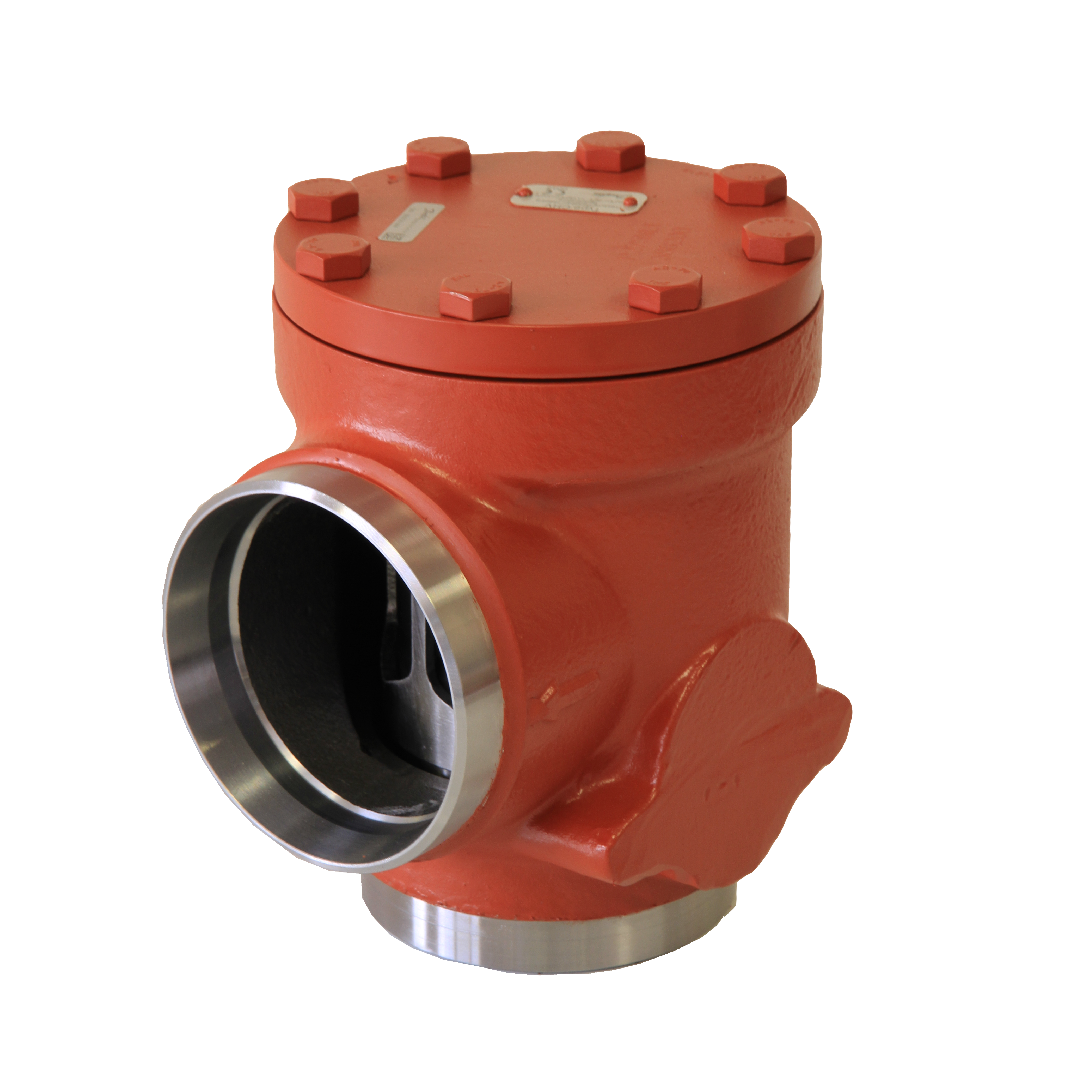

Danfoss 148B6137 Check valve, CHV-X 125, SVL Flexline, Direction: Angleway, 125 mm, Connection standard: ASME B 36.10M SCHEDULE 40, Max. Working Pressure [bar]: 52

วาล์วกันกลับแพลตฟอร์ม SVL Flexline จาก Danfoss รหัส 148B6137 รุ่น CHV-X 125 ออกแบบมาเพื่อรองรับท่อขนาดใหญ่ 125 มม. ทนแรงดันใช้งานสูงสุดถึง 52 บาร์ เหมาะสำหรับระบบทำความเย็นอุตสาหกรรมขนาดใหญ่ ดีไซน์ทิศทางแบบมุมฉาก (Angleway) ช่วยเสริมประสิทธิภาพการวางท่อ การเชื่อมต่อมาตรฐาน ASME B 36.10M SCHEDULE 40 ให้ความมั่นคงสูงสุด เทคโนโลยี Flexline ของ Danfoss ช่วยให้สามารถปรับเปลี่ยนชิ้นส่วนภายในได้ง่ายโดยไม่ต้องถอดตัวถังออกจากระบบท่อ เป็นการลดเวลาดาวน์ไทม์และเพิ่มความคุ้มค่าในการบริหารจัดการโรงงาน

คุณสมบัติ

• พาร์ท 148B6137 เป็นวาล์วกันกลับรุ่นใหญ่พิเศษ CHV-X SVL Flexline ขนาด 125 มม.
• ทางเดินของเหลวภายในออกแบบมาเป็น Angleway เพื่อรองรับปริมาณการไหลมหาศาล
• มาตรฐานรอยเชื่อมเข้าขากับท่อขนาดใหญ่ตาม ASME B 36.10M SCHEDULE 40
• โครงสร้างรับแรงดันในการทำงานสูงสุด (Max. Working Pressure) ถึง 52 บาร์
• ชิ้นส่วนภายในสามารถถอดเปลี่ยนได้ตามสไตล์แพลตฟอร์ม SVL Flexline โดยไม่ต้องตัดท่อ 125 มม.

ข้อมูลจำเพาะ

• หมายเลขสินค้า: 148B6137 (Danfoss)
• ชนิดวาล์วกันกลับ: Check valve
• รุ่นและขนาด: CHV-X 125, SVL Flexline (125 mm)
• การออกแบบทิศทาง: Angleway
• ข้อต่อและแรงดัน: ASME B 36.10M SCHEDULE 40, Max. Working Pressure 52 bar

Danfoss 148B6136

Gross weight	33 Kilogram
Net weight	31 Kilogram
Volume	84.96 Liter
EAN	5702428477871
Approval	CE UKCA
Brand	SVL Flexline
CE evaluated	Yes
China RoHS compliance	Out of scope
Colour Paint	Reddish brown
Connection material	Steel
Connection size [in]	5 in
Connection size [mm]	125 mm
Connection standard	ASME B 36.10M SCHEDULE 40
Connection type	Butt weld
Contain batteries	No
Cv value [gal/min]	356 gal/min
Direction	Angleway
EU RoHS compliance	Out of scope
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection size [mm]	125 mm
Inlet connection type	Butt weld
Kv value [m³/h]	301 m³/h
Max. Working Pressure [bar]	52 bar
Max. Working Pressure [psig]	754 psig
MinODP [bar]	0.04 bar
MinODP [psi]	0.62 psi
Packing format	Single pack
Parts Program name	CHV-X
PED category	III
Product accessories	SVL Flexline accessories
Product description	Check Valve
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	1 pc
Refrigerants	R134a R22 R290 R401A R402A R404A R407A R407B R407C R407F R409A R410A R421A R502 R600 R600a R717 R744 R507A R1234yf R1234ze(E) R125 R152a R227ea R236fa R245fa R32 R407H R413A R417A R422A R422B R422D R438A R442A R444B R447A R447B R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R463A R512A R513A R513B R515A R515B R516A R170 R452C
Serviceable	SVL Flexline spare parts
Temperature range [°C] [max]	150 °C
Temperature range [°C] [min]	-60 °C
Temperature range [°F] [max]	302 °F
Temperature range [°F] [min]	-76 °F
Type	CHV-X 125

ข้อมูลทางเทคนิค

• ชื่อรุ่นซีรีส์: CHV-X 125 (SVL Flexline)
• ขนาดเส้นผ่านศูนย์กลางระบุ: 125 มม.
• ทิศทางการไหล: แบบมุมฉาก (Angleway)
• มาตรฐานการเชื่อมต่อท่อ: ASME B 36.10M SCHEDULE 40
• แรงดันใช้งานสูงสุด: 52 บาร์
