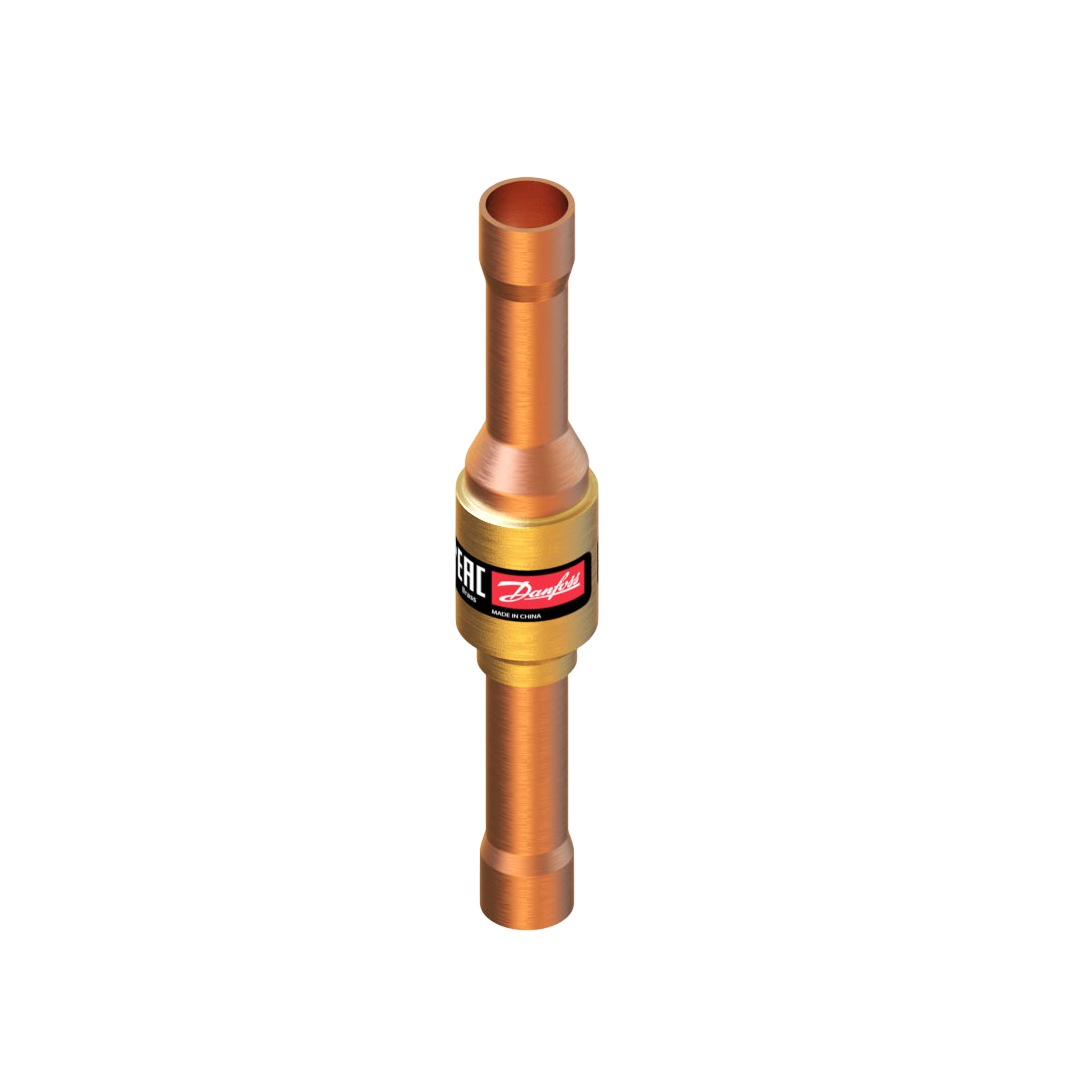

Danfoss 020B1239 Check valve, NRVH 12s, Max. Working Pressure [bar]: 49

เพิ่มประสิทธิภาพการกักเก็บแรงดันด้วย Danfoss 020B1239 Check valve วาล์วกันกลับรุ่น NRVH 12s ทนทานต่อแรงดันการใช้งานที่ 49 bar การออกแบบของ Danfoss สำหรับรุ่น NRVH เน้นการติดตั้งในระบบท่อที่มีอัตราการไหลสูงและมีความแตกต่างของแรงดัน วัสดุตัวเรือนมีความทนทานต่อการกัดกร่อนจากสารเคมีทำความเย็น หน้าที่หลักคือรักษาเส้นทางการไหลทิศทางเดียวและหลีกเลี่ยงภาระโหลดเกินให้กับคอมเพรสเซอร์ การบูรณาการอุปกรณ์ตัวนี้เข้ากับระบบจะช่วยเสริมสร้างความเสถียรทางอุณหพลศาสตร์และรักษาความเย็นได้สม่ำเสมอ

คุณสมบัติ

• รักษาระดับการทนทานต่อความดันของสารทำความเย็นได้สูงถึง 49 บาร์
• โมเดล NRVH 12s มาพร้อมกับสปริงที่แข็งขึ้นเพื่อใช้ในแอปพลิเคชันที่ต้องการแรงดันเปิดสูงกว่าปกติ
• มีส่วนสำคัญในการแยกการทำงานของคอมเพรสเซอร์ในระบบที่มีการต่อแบบขนาน
• ลูกสูบลดแรงสั่นสะเทือน (Damping piston) ช่วยให้วาล์วทำงานนุ่มนวลแม้โหลดผันผวน
• จุดเชื่อมต่อท่อเป็นทองแดงหรือโลหะชุบที่เอื้อต่อการเชื่อมประสานแบบประสานทองเหลือง

ข้อมูลจำเพาะ

• รหัสอ้างอิง: 020B1239
• ฟังก์ชันอุปกรณ์: เช็ควาล์วประสิทธิภาพสูง (Check valve)
• รหัสตระกูล: NRVH 12s
• การติดตั้ง: ใช้งานร่วมกับท่อสารทำความเย็น
• รองรับแรงดันใช้งานสูงสุด: 49 bar

Danfoss 020B1200

Gross weight	0.095 Kilogram
Net weight	0.087 Kilogram
Volume	0.162 Liter
EAN	5702428571890
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	2.8 gal/min
Design	Piston
Direction	Straightway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Identical product	020B1039
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [in]	1/2 in
Kv value [m³/h]	2.42 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.3 bar
Min. Pressure drop [psi]	4.3 psi
MinODP [bar]	0.2 bar
MinODP [psi]	2.9 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	1/2 in
Packing format	Industrial pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	40 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	518b3853-2efc-40fc-8f8b-d06930d032bb
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRVH 12s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• รุ่นและซีรีส์: NRVH 12s
• ประเภทอุปกรณ์: เช็ควาล์วสปริงแข็งแรงสูง (Strong Spring Check Valve)
• ชนิดข้อต่อ: ข้อต่อบัดกรีขนาด 12s (1/2 นิ้ว)
• แรงดันใช้งานสูงสุด (MWP): 49 บาร์
• การใช้งานเฉพาะ: รุ่น "H" เหมาะสำหรับไลน์แก๊สร้อน (Hot Gas Line) หรือไลน์คอมเพรสเซอร์ขนาน

เอกสารข้อมูล

Danfoss 020B1239 Check valve, NRVH 12s, Max. Working Pressure [bar]: 49 Data Sheet
