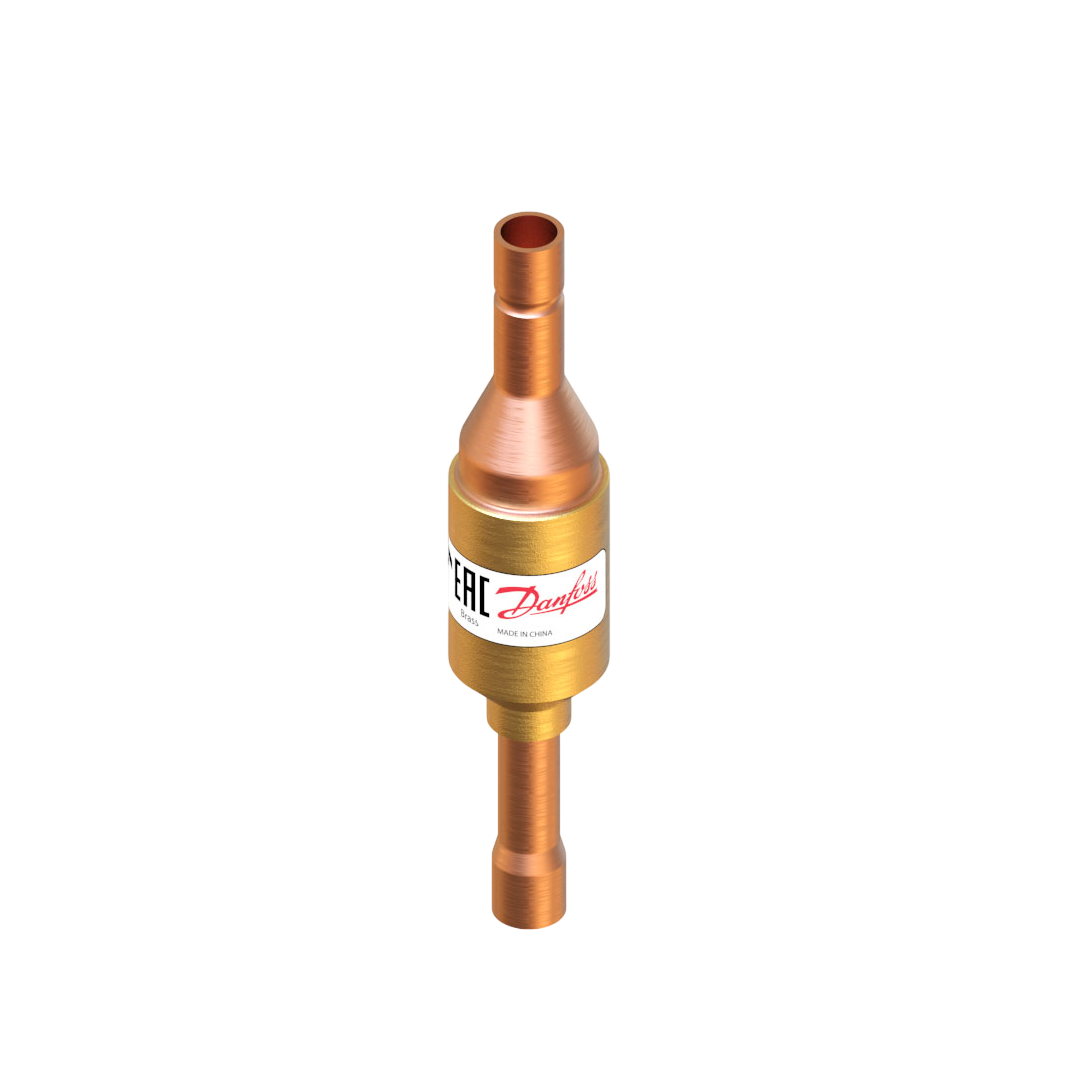

Danfoss 020B1191 Check valve, NRV 6s, Max. Working Pressure [bar]: 49

ดูแลเส้นทางการไหลของไหลให้เป็นระบบกับ Danfoss 020B1191 Check valve แบบ NRV 6s วาล์วกันกลับขนาดกะทัดรัดที่ต้านทานแรงดันระบบถึง 49 bar เทคโนโลยีการสร้างวาล์วจาก Danfoss ช่วยให้ชิ้นส่วนมีการตอบสนองไวต่อความดันที่เปลี่ยนแปลง ปิดผนึกท่อได้อย่างรวดเร็วเมื่อเกิดสภาวะไหลย้อน เช็ควาล์วมีหน้าที่ยับยั้งการสูญเสียความดันและป้องกันสารทำความเย็นไหลไปสะสมผิดที่ในระหว่างเครื่องหยุดทำงาน การเลือกลงทุนในชิ้นส่วนที่มีคุณภาพทางวิศวกรรมระดับสูงนี้เป็นการลดความสูญเปล่าของพลังงานในโรงงานอุตสาหกรรม

คุณสมบัติ

• ระดับความต้านทานต่อแรงดันในวงจรทำความเย็นถูกจำกัดไว้ที่ 49 bar
• เช็ควาล์วรหัส NRV 6s ดีไซน์เล็กกะทัดรัดแต่สามารถบล็อกการไหลย้อนได้ 100%
• บ่าวาล์ว (Valve seat) แนบสนิท ปิดกั้นน้ำยาได้อย่างรวดเร็วเมื่อแรงดันตก
• เหมาะกับระบบที่ใช้ท่อขนาดเล็ก ช่วยประหยัดพื้นที่ในการจัดวางอุปกรณ์
• ไม่ต้องกังวลเรื่องทิศทางการติดตั้งที่ซับซ้อน เพราะรองรับการติดตั้งในหลายระนาบ

ข้อมูลจำเพาะ

• Item Code: 020B1191
• หมวดหมู่อุปกรณ์: Check valve (เช็ควาล์ว)
• โมเดลย่อย: NRV 6s
• ลักษณะการทำงาน: เปิด-ปิดกลไกตามแรงดันการไหล
• ระดับแรงดันใช้งานมากที่สุด: 49 บาร์

Danfoss 020B1184

Gross weight	0.065 Kilogram
Net weight	0.055 Kilogram
Volume	0.137 Liter
EAN	5702428571593
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	0.76 gal/min
Design	Piston
Direction	Straightway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Identical product	020B1057
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [in]	3/8 in
Kv value [m³/h]	0.66 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.07 bar
Min. Pressure drop [psi]	1 psi
MinODP [bar]	0.04 bar
MinODP [psi]	0.58 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	3/8 in
Packing format	Industrial pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	88 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 6s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• รุ่นและซีรีส์: NRV 6s
• ประเภทอุปกรณ์: เช็ควาล์วขนาดเล็ก
• ชนิดข้อต่อ: ข้อต่อสวมบัดกรีขนาด 6s
• แรงดันใช้งานสูงสุด (MWP): 49 บาร์
• การติดตั้ง: ติดตั้งได้ทั้งแนวตั้งและแนวนอน ให้การปิด-ปิดที่เงียบไร้เสียงรบกวน

เอกสารข้อมูล

Danfoss 020B1191 Check valve, NRV 6s, Max. Working Pressure [bar]: 49 Data Sheet
