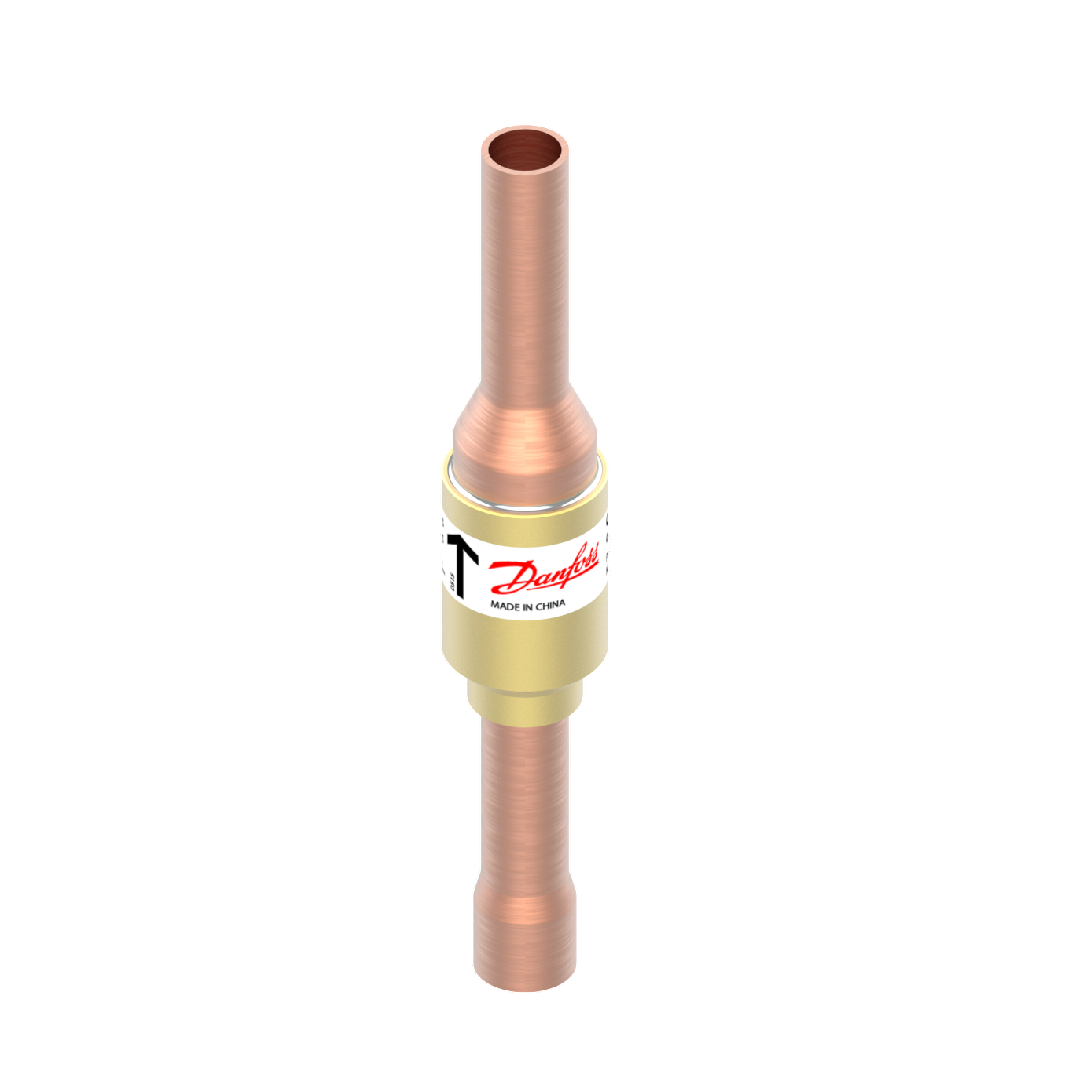

Danfoss 020B1183 Check valve, NRV 10s, Max. Working Pressure [bar]: 49

ส่งเสริมประสิทธิภาพการปกป้องคอมเพรสเซอร์ผ่าน Danfoss 020B1183 Check valve รหัส NRV 10s รองรับแรงดันทำงาน 49 bar อย่างมีเสถียรภาพ Danfoss เป็นผู้นำด้านการประดิษฐ์กลไกควบคุมการไหล วาล์วรุ่นนี้จะทำหน้าที่เสมือนประตูทางเดียวที่ปล่อยให้สารทำความเย็นไหลผ่านเมื่อแรงดันต้นทางสูงกว่า และจะปิดตัวทันทีเมื่อเกิดความดันย้อนทิศ การควบคุมระบบด้วยเช็ควาล์วประสิทธิภาพสูงส่งผลดีในการลดอาการสะดุดของกระบวนการหล่อเย็น ปกป้องอุปกรณ์ราคาแพงจากแรงสั่นสะเทือนหรือแรงดันตกค้างได้อย่างดีเยี่ยม

คุณสมบัติ

• รับรองความปลอดภัยตามพิกัดแรงดันทำงานสูงสุดที่ระดับ 49 bar
• รุ่น NRV 10s วาล์วทางเดียว ช่วยควบคุมทิศทางสารทำความเย็นอย่างเคร่งครัด
• โครงสร้างทรงกระบอกชิ้นเดียว ลดจุดเสี่ยงต่อการรั่วซึม (Leak potential) ให้เหลือน้อยที่สุด
• ลูกสูบด้านในเคลื่อนที่ได้อย่างอิสระ ไม่เกิดการติดขัดแม้มีเศษฝุ่นละอองเล็กน้อย
• ให้ค่าสัมประสิทธิ์การไหลเวียน (Kv) ที่เหมาะสม ไม่ทำให้เครื่องยนต์กินไฟเพิ่ม

ข้อมูลจำเพาะ

• หมายเลขสินค้า: 020B1183
• ประเภทผลิตภัณฑ์: Check valve ทางเดียว
• รุ่นพิกัด: NRV 10s
• วัสดุตัวถัง: แข็งแรงทนทานตามมาตรฐาน Danfoss
• แรงดันใช้งานสูงสุด (Max WP): 49 bar

Danfoss 020B1182

Gross weight	0.06 Kilogram
Net weight	0.052 Kilogram
EAN	5715162947814
Approval	C UL US LISTED EAC LLC CDC EURO-TYSK
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	1.8 gal/min
Design	Piston
Direction	Straightway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Ignition source assessment	Yes
Inlet connection type	Solder, ODM
Inlet size [in]	3/8 in
Kv value [m³/h]	1.56 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.07 bar
Min. Pressure drop [psi]	1 psi
MinODP [bar]	0.04 bar
MinODP [psi]	0.58 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	3/8 in
Packing format	Industrial pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	88 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 10s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• รุ่นและซีรีส์: NRV 10s
• ประเภทอุปกรณ์: เช็ควาล์วทรงกระบอกตรง
• ชนิดข้อต่อ: ข้อต่อสวมบัดกรีขนาด 10s (3/8 นิ้ว)
• แรงดันใช้งานสูงสุด (MWP): 49 บาร์
• การป้องกัน: ป้องกันปัญหาสารทำความเย็นกลั่นตัวย้อนกลับไปคอยล์ร้อนหรือคอมเพรสเซอร์

เอกสารข้อมูล

Danfoss 020B1183 Check valve, NRV 10s, Max. Working Pressure [bar]: 49 Data Sheet
