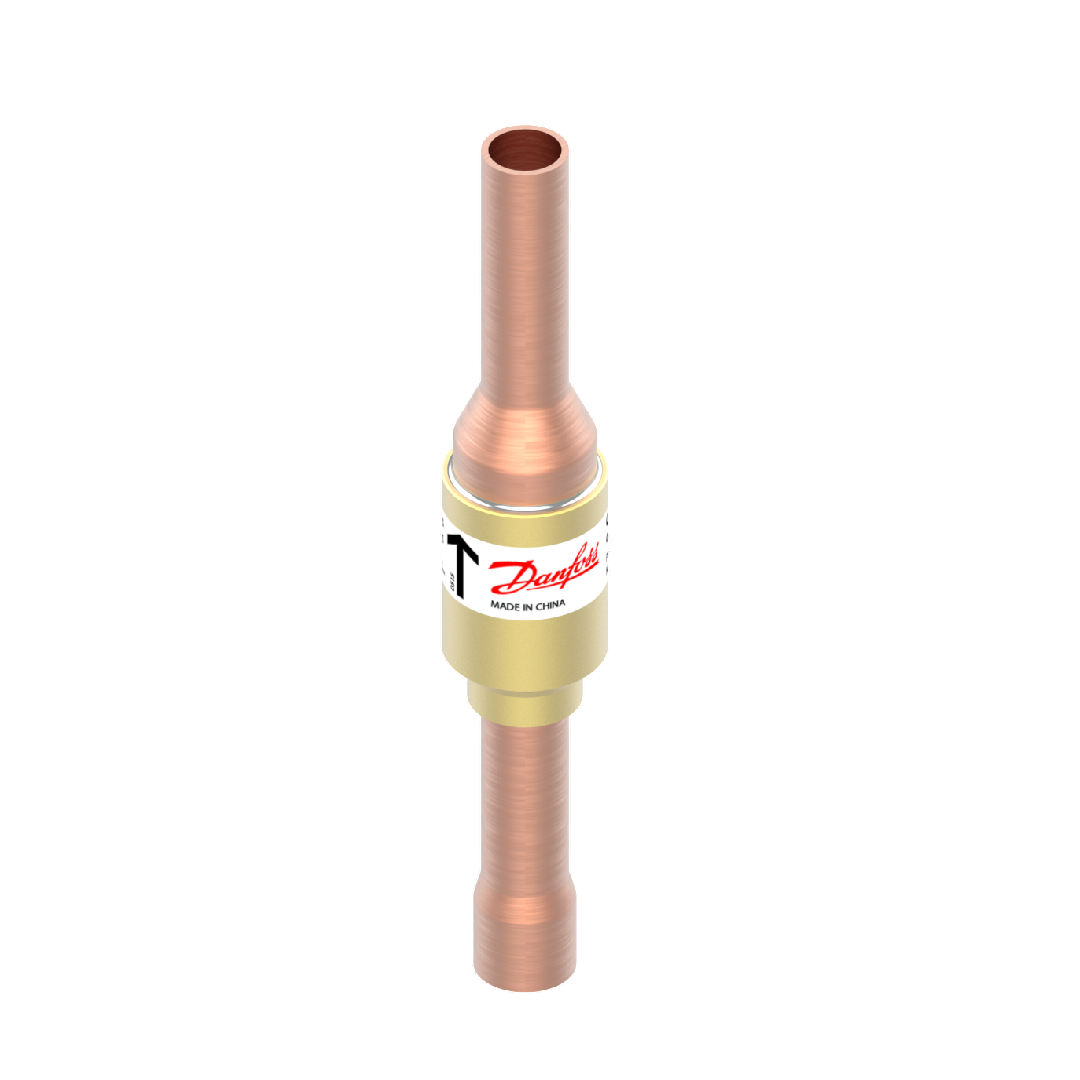

Danfoss 020B1168 Check valve, NRV 10s, Max. Working Pressure [bar]: 49

ป้องกันภาระเกินในระบบทำความเย็นอย่างมืออาชีพด้วย Danfoss 020B1168 Check valve รุ่น NRV 10s ขีดจำกัดแรงดัน 49 bar อุปกรณ์เชิงวิศวกรรมจาก Danfoss ขึ้นชื่อเรื่องความแม่นยำในการปิดผนึกแรงดันย้อนกลับ การทำงานของเช็ควาล์วจะช่วยป้องกันไม่ให้ก๊าซร้อนไหลย้อนกลับไปยังคอยล์เย็นในช่วงที่กระบวนการละลายน้ำแข็งเริ่มทำงาน การจัดการของไหลที่มีระเบียบเช่นนี้ช่วยประหยัดเวลาและพลังงาน ทำให้คอมเพรสเซอร์ทำงานได้อย่างถูกต้องตามวงจรเวลา เป็นผลให้โรงงานอุตสาหกรรมประหยัดค่าใช้จ่ายด้านพลังงานในระยะยาว

คุณสมบัติ

• ทนรับสภาวะแรงดันสุดขีดในการทำงานของระบบได้ปลอดภัยระดับ 49 บาร์
• วาล์วกันย้อนรุ่น NRV 10s มอบความแม่นยำในการรักษาทิศทางการไหลเวียนน้ำยา
• กลไกลดเสียงกระทบกันของลิ้นวาล์ว (Resonance damping) ให้การทำงานที่เงียบสงบ
• สามารถใช้งานในห้องแช่แข็งอุณหภูมิติดลบมากๆ โดยที่สปริงไม่เกิดการเปราะหัก
• ออกแบบมารองรับการเชื่อมต่อแบบบัดกรี (Soldering) ได้อย่างสะดวกและรวดเร็ว

ข้อมูลจำเพาะ

• พาร์ทนัมเบอร์: 020B1168
• กลุ่มวาล์ว: Check valve สำหรับระบบท่อ
• รหัสรุ่น: NRV 10s
• การประยุกต์ใช้: เหมาะกับระบบทำความเย็นเชิงพาณิชย์
• ขีดจำกัดแรงดันใช้งานสูงสุด: 49 bar

Danfoss 020B1156

Gross weight	0.059 Kilogram
Net weight	0.053 Kilogram
Volume	0.175 Liter
EAN	5702428571784
Approval	c UL us
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	1.8 gal/min
Design	Piston
Direction	Straightway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Identical product	020B1011
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [in]	3/8 in
Kv value [m³/h]	1.56 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.07 bar
Min. Pressure drop [psi]	1 psi
MinODP [bar]	0.04 bar
MinODP [psi]	0.58 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	3/8 in
Packing format	Industrial pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	40 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	518b3853-2efc-40fc-8f8b-d06930d032bb
SCIP dossier product name	NRD/NRV/NRVH straightway
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 10s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• รุ่นและซีรีส์: NRV 10s
• ประเภทอุปกรณ์: เช็ควาล์วป้องกันการไหลย้อนกลับ
• ชนิดข้อต่อ: ข้อต่อบัดกรีขนาด 10s
• แรงดันใช้งานสูงสุด (MWP): 49 บาร์
• ความทนทาน: โครงสร้างเชื่อมปิดสนิทด้วยเลเซอร์ ทนต่อการกัดกร่อนของน้ำมันคอมเพรสเซอร์

เอกสารข้อมูล

Danfoss 020B1168 Check valve, NRV 10s, Max. Working Pressure [bar]: 49 Data Sheet
