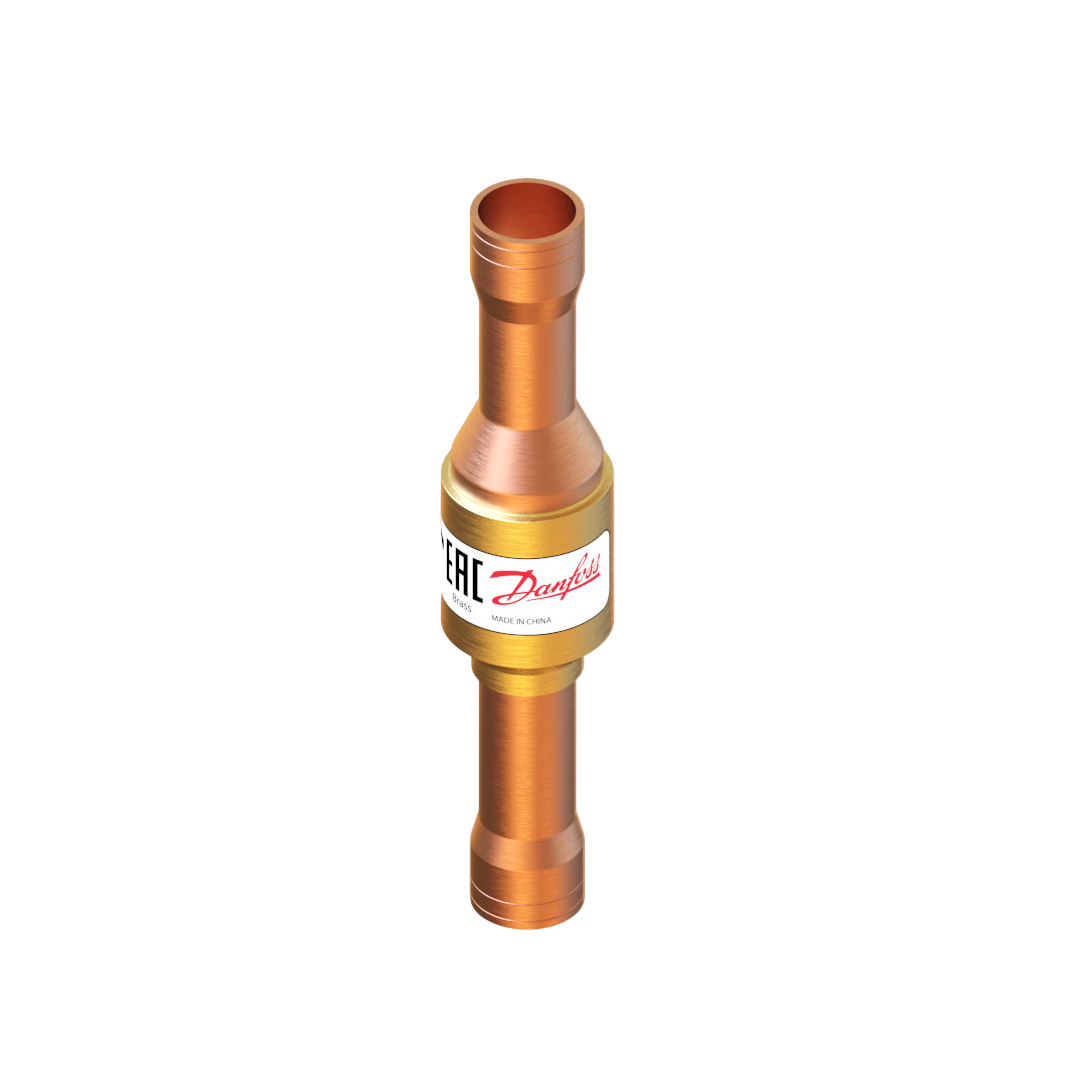

Danfoss 020B1091 Check valve, NRV 19s, Max. Working Pressure [bar]: 49

Danfoss 020B1091 Check valve, NRV 19s, Max. Working Pressure [bar]: 49 วาล์วกันกลับแบรนด์ Danfoss รหัส 020B1091 รุ่น NRV 19s ออกแบบมาเพื่อควบคุมทิศทางการไหลของสารทำความเย็นให้ไปในทิศทางเดียวและป้องกันการไหลย้อนกลับอย่างมีประสิทธิภาพสูงสุด ช่วยปกป้องคอมเพรสเซอร์จากความเสียหายที่อาจเกิดขึ้น วัสดุประกอบคุณภาพสูงทนทานต่อการใช้งานหนัก รองรับแรงดันใช้งานสูงสุดถึง 49 บาร์ เหมาะสำหรับติดตั้งในระบบปรับอากาศอุตสาหกรรมที่ต้องการความเสถียรและความแม่นยำในการทำงาน การันตีมาตรฐานวิศวกรรมระดับโลกจากแดนฟอสส์

คุณสมบัติ

• ออกแบบมาเพื่อควบคุมทิศทางการไหลของสารทำความเย็นให้เป็นไปในทางเดียวอย่างแม่นยำ
• รองรับการทำงานภายใต้แรงดันสูงสุดถึง 49 บาร์ ได้อย่างปลอดภัยและมีเสถียรภาพ
• โครงสร้างภายในใช้วัสดุคุณภาพสูงที่ต้านทานการกัดกร่อนจากน้ำยาแอร์ได้ดีเยี่ยม
• ช่วยลดความเสี่ยงในการเกิดแรงกระแทกกลับที่อาจทำความเสียหายต่ออุปกรณ์อื่น
• หน้าสัมผัสของวาล์วปิดสนิทแน่นหนา ป้องกันปัญหาการรั่วซึมในระบบได้อย่างเด็ดขาด

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• รหัสสินค้า: 020B1091
• ประเภทและรุ่น: Check valve, NRV 19s
• รองรับแรงดันใช้งานสูงสุด: 49 bar
• ลักษณะอุปกรณ์: วาล์วกันกลับเพื่อควบคุมการไหลทิศทางเดียว

Gross weight	0.3 Kilogram
Net weight	0.276 Kilogram
Volume	0.417 Liter
EAN	5702428572194
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	7.51 gal/min
Design	Piston
Direction	Straightway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Identical product	020B1054
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [in]	7/8 in
Inlet size [mm]	22 mm
Kv value [m³/h]	6.5 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.05 bar
Min. Pressure drop [psi]	0.7 psi
MinODP [bar]	0.02 bar
MinODP [psi]	0.29 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	7/8 in
Outlet size [mm]	22 mm
Packing format	Industrial pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	54 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	518b3853-2efc-40fc-8f8b-d06930d032bb
SCIP dossier product name	NRD/NRV/NRVH straightway
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 19s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• ประเภทการเชื่อมต่อ: Solder ODF (19 มม. หรือ 3/4 นิ้ว)
• ช่วงอุณหภูมิใช้งาน: -50°C ถึง +140°C
• อัตราการไหล (Kv value): 6.0 ลบ.ม./ชม.
• วัสดุตัวเรือน: ทองเหลือง (Brass) คุณภาพสูงทนแรงดัน
• สารทำความเย็นที่รองรับ: CFC, HCFC, HFC

เอกสารข้อมูล

Danfoss 020B1091 Check valve, NRV 19s, Max. Working Pressure [bar]: 49 Data Sheet
