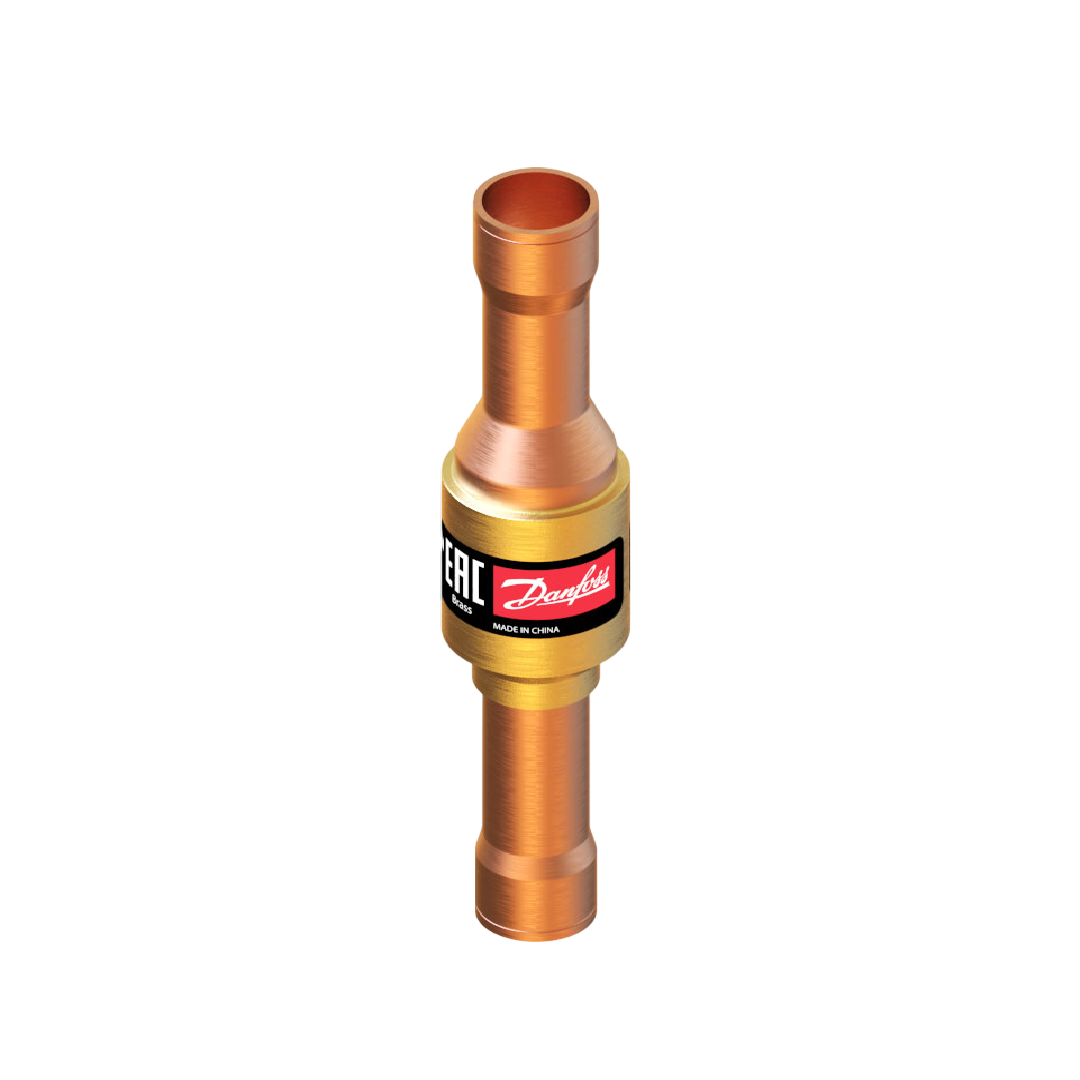

Danfoss 020B1065 Check valve, NRVH 16s, Max. Working Pressure [bar]: 49

Danfoss 020B1065 Check valve, NRVH 16s, Max. Working Pressure [bar]: 49 วาล์วกันกลับประสิทธิภาพสูง Danfoss รหัส 020B1065 โมเดล NRVH 16s ผสานเทคโนโลยีวิศวกรรมของไหลขั้นสูงเพื่อควบคุมวงจรสารทำความเย็นให้ไหลผ่านอย่างราบรื่นและบล็อกทิศทางตรงข้ามแบบฉับพลันด้วยสปริงต้านทานสูง ทนทานต่อแรงดันการใช้งานสูงสุดที่ 49 บาร์ วัสดุซิลระดับพรีเมียมรับประกันความแนบสนิทไร้รอยรั่วซึม เป็นอุปกรณ์ชิ้นสำคัญที่ช่วยรักษาประสิทธิภาพการทำความเย็นและลดภาระการทำงานของเครื่องจักร ทำให้ระบบโดยรวมมีอายุการใช้งานยาวนานยิ่งขึ้น

คุณสมบัติ

• จุดเด่นอยู่ที่ความสามารถในการต้านทานแรงสั่นสะเทือนจากคอมเพรสเซอร์ได้อย่างดี
• รองรับการทำงานในสภาวะแรงดัน 49 บาร์ โดยที่ประสิทธิภาพของสปริงไม่ลดลง
• ออกแบบมาให้ทนทานต่อสารทำความเย็นตระกูล HFC และ HCFC ได้เกือบทุกชนิด
• การระบายของไหลผ่านวาล์วเป็นไปอย่างนุ่มนวล ไม่ก่อให้เกิดแรงกระชากในเส้นท่อ
• รูปแบบข้อต่อประสานเข้ากับท่อทองแดงได้ง่ายด้วยวิธีการบัดกรีแข็งมาตรฐาน

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• รหัสสินค้า: 020B1065
• ประเภทและรุ่น: Check valve, NRVH 16s
• รองรับแรงดันใช้งานสูงสุด: 49 bar
• ลักษณะอุปกรณ์: วาล์วกันกลับเพื่อควบคุมการไหลทิศทางเดียว

Gross weight	0.182 Kilogram
Net weight	0.164 Kilogram
Volume	0.152 Liter
EAN	5702428572101
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Connection notes	Oversize
Contain batteries	No
Cv value [gal/min]	4.67 gal/min
Design	Piston
Direction	Straightway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [mm]	18 mm
Kv value [m³/h]	4.04 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.3 bar
Min. Pressure drop [psi]	4.3 psi
MinODP [bar]	0.2 bar
MinODP [psi]	2.9 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [mm]	18 mm
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	24 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRVH 16s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• ประเภทการเชื่อมต่อ: Solder ODF (16 มม.)
• ค่าแรงดันเปิดวาล์ว: 0.2 bar
• ปริมาตรภายในตัววาล์ว: 45 ซม.3
• วัสดุเชื่อมต่อ: ทองแดงแท้บริสุทธิ์เชื่อมง่าย
• การทดสอบการรั่วซึม: ผ่านการทดสอบ Helium leak test 100%

เอกสารข้อมูล

Danfoss 020B1065 Check valve, NRVH 16s, Max. Working Pressure [bar]: 49 Data Sheet
