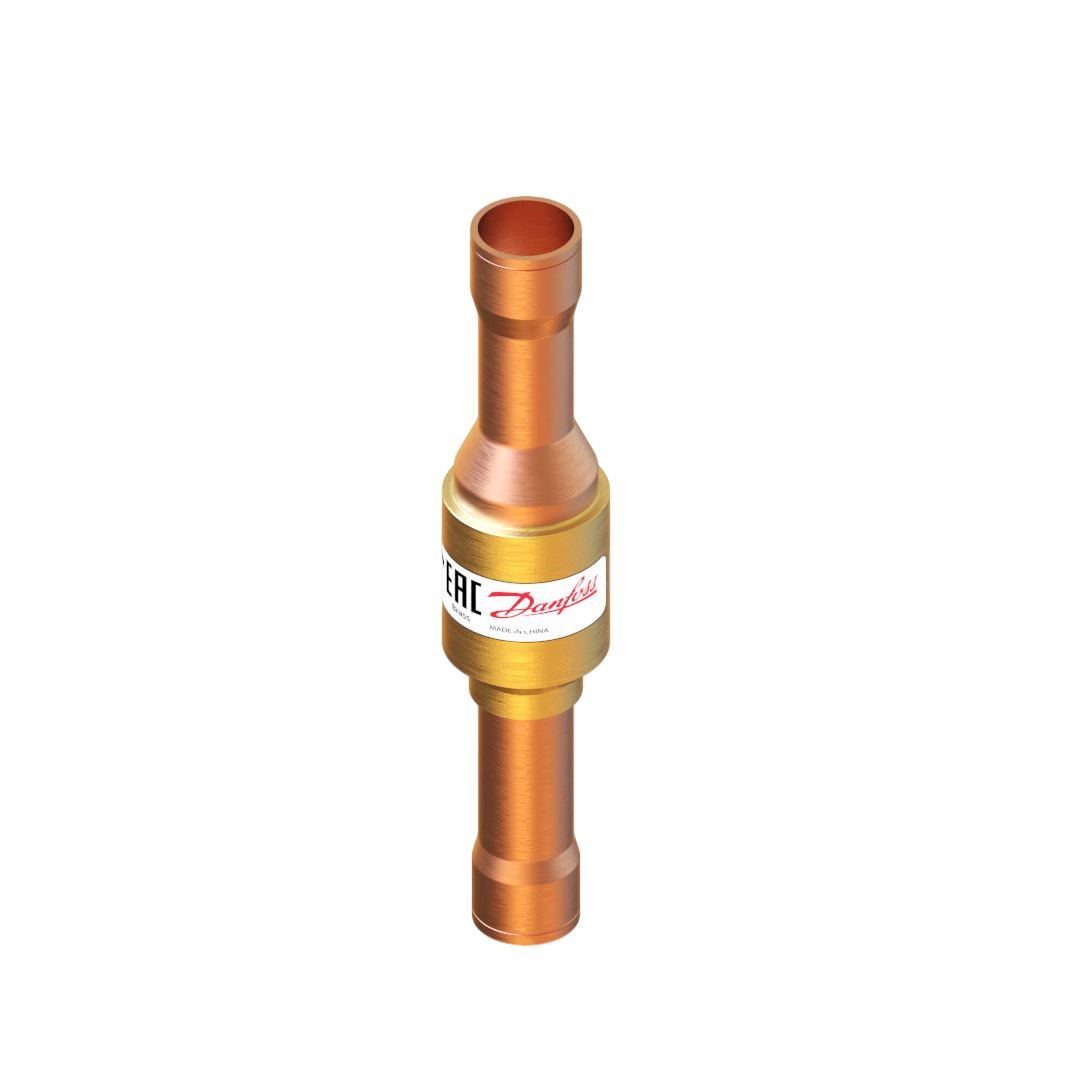

Danfoss 020B1048 Check valve, NRV 16s, Max. Working Pressure [bar]: 49

Danfoss 020B1048 Check valve, NRV 16s, Max. Working Pressure [bar]: 49 วาล์วควบคุมการไหลทางเดียว Danfoss รหัส 020B1048 ซีรีส์ NRV 16s อุปกรณ์สำคัญที่ขาดไม่ได้ในระบบทำความเย็นที่ได้มาตรฐาน ทำหน้าที่เป็นตัวกรองทิศทางที่อนุญาตให้สารทำความเย็นเคลื่อนที่ไปข้างหน้าเท่านั้น ด้วยความสามารถในการทนแรงดันสูงถึง 49 บาร์ ผสานกับวัสดุป้องกันการรั่วซึมชั้นเยี่ยม ช่วยลดความเสี่ยงที่ชิ้นส่วนระบบจะได้รับความเสียหายจากแรงดันย้อนกลับ เป็นการลงทุนที่คุ้มค่าเพื่อความปลอดภัยและเสถียรภาพของเครื่องจักรในระยะยาว

คุณสมบัติ

• รักษาสมดุลแรงดันในคอยล์ร้อนและคอยล์เย็นไม่ให้ถ่ายเทถึงกันเมื่อหยุดเดินเครื่อง
• ความแข็งแกร่งระดับ 49 บาร์ ป้องกันความเสียหายจากแรงดันกระชาก
• กลไกไกด์นำศูนย์ช่วยให้ลิ้นปิดลงตรงตำแหน่งบ่ารับอย่างแม่นยำทุกครั้ง
• วัสดุตัวเรือนมีความทนทานต่อการขยายตัวและหดตัวจากอุณหภูมิที่เปลี่ยนแปลงรวดเร็ว
• สามารถทนต่อสารหล่อลื่น POE, PAG และ Mineral Oil ที่ใช้ผสมในระบบได้อย่างดี

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• รหัสสินค้า: 020B1048
• ประเภทและรุ่น: Check valve, NRV 16s
• รองรับแรงดันใช้งานสูงสุด: 49 bar
• ลักษณะอุปกรณ์: วาล์วกันกลับเพื่อควบคุมการไหลทิศทางเดียว

Gross weight	0.171 Kilogram
Net weight	0.158 Kilogram
Volume	0.172 Liter
EAN	5702428572057
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	4.67 gal/min
Design	Piston
Direction	Straightway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Ignition source assessment	Yes
Inlet connection type	Solder, ODM
Inlet size [in]	5/8 in
Kv value [m³/h]	4.04 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.05 bar
Min. Pressure drop [psi]	0.7 psi
MinODP [bar]	0.02 bar
MinODP [psi]	0.29 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	5/8 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	24 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 16s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• ประเภทการเชื่อมต่อ: Solder ODF (16 มม.)
• แรงดันเปิดวาล์ว: 0.05 bar
• โครงสร้างวาล์ว: ป้องกันการกระแทกย้อนกลับของของเหลว (Liquid hammer)
• ประสิทธิภาพการซีล: แน่นหนาด้วยบ่าวาล์วความแม่นยำสูง
• การทำงานในสภาวะสุญญากาศ: รองรับระบบสูญญากาศสูงในการทำความสะอาดระบบ
