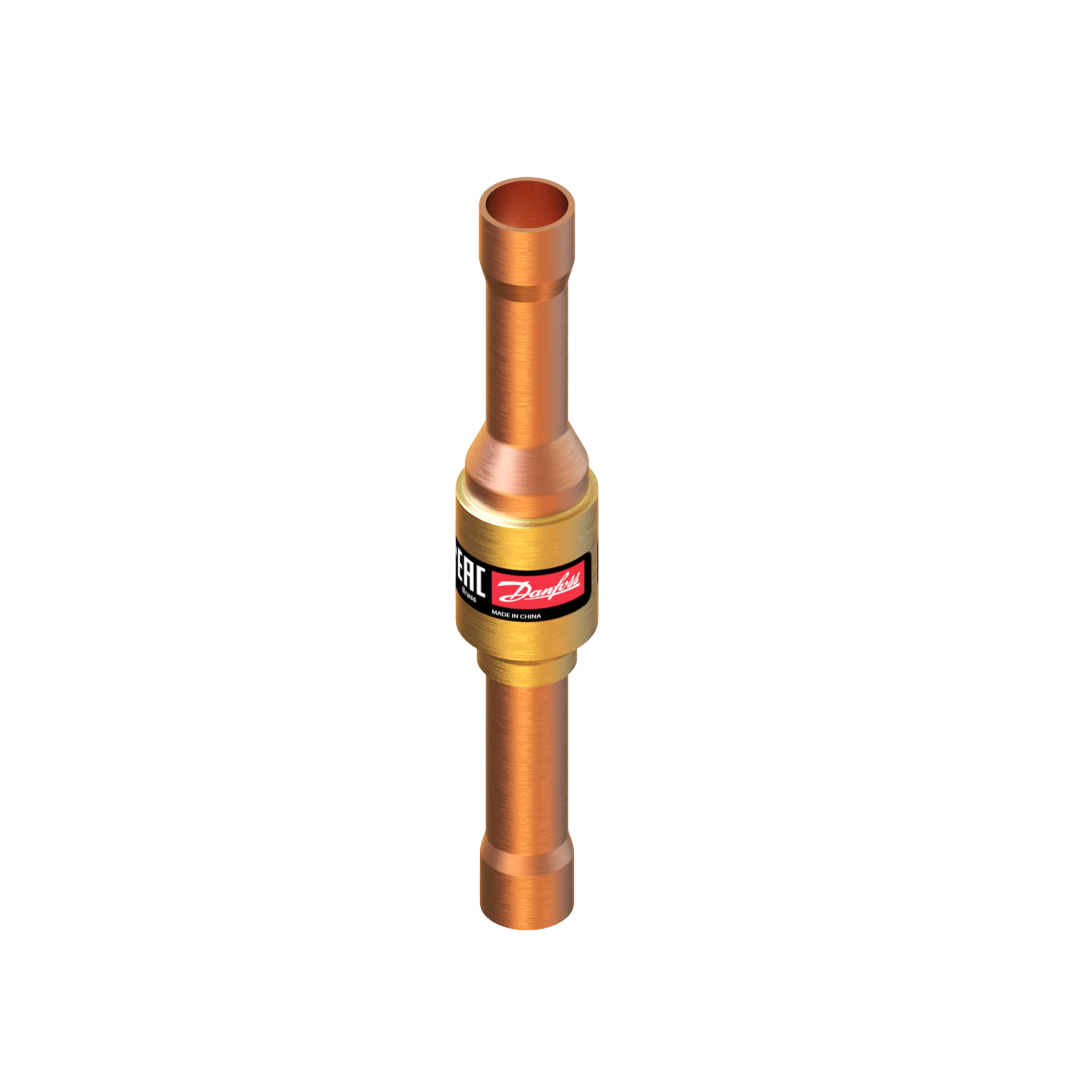

Danfoss 020B1039 Check valve, NRVH 12s, Max. Working Pressure [bar]: 49

Danfoss 020B1039 Check valve, NRVH 12s, Max. Working Pressure [bar]: 49 อุปกรณ์เช็ควาล์วประสิทธิภาพสูง Danfoss รหัส 020B1039 ซีรีส์ NRVH 12s คือหัวใจสำคัญในการปกป้องระบบทำความเย็นจากการตีกลับของแรงดัน ด้วยโครงสร้างที่ประกอบด้วยสปริงต้านทานพิเศษ ช่วยให้การปิดกั้นสารทำความเย็นเป็นไปอย่างรวดเร็วและสมบูรณ์แบบ ทนทานต่อการกระแทกและรับแรงดันสูงสุดได้ถึง 49 บาร์ วัสดุที่ใช้มีความคงทนต่อการเกิดสนิม ลดอัตราการเสื่อมสภาพ เป็นชิ้นส่วนที่วิศวกรระบบปรับอากาศเลือกใช้เพื่อความน่าเชื่อถือสูงสุดในการปฏิบัติงาน

คุณสมบัติ

• บล็อกการควบแน่นของสารทำความเย็นในจุดอับของท่อได้อย่างชะงัด
• ตัวโครงสร้างวาล์วสามารถรับแรงดันสูงสุดระดับ 49 บาร์ ได้อย่างมั่นคงและปลอดภัย
• ลิ้นปิดถูกออกแบบให้มีสปริงดันกลับที่แข็งกว่ารุ่นปกติเพื่อความรวดเร็วในการตัดการไหล
• ป้องกันปัญหาความร้อนสะสมที่อาจเกิดขึ้นหากมีน้ำยาไหลตีกลับเข้าคอมเพรสเซอร์
• รูปแบบข้อต่องอกช่วยให้การสอดท่อเชื่อมทำได้สะดวกขึ้น

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• รหัสสินค้า: 020B1039
• ประเภทและรุ่น: Check valve, NRVH 12s
• รองรับแรงดันใช้งานสูงสุด: 49 bar
• ลักษณะอุปกรณ์: วาล์วกันกลับเพื่อควบคุมการไหลทิศทางเดียว

Gross weight	0.098 Kilogram
Net weight	0.087 Kilogram
Volume	0.152 Liter
EAN	5702428571883
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	2.8 gal/min
Design	Piston
Direction	Straightway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Identical product	020B1239
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [in]	1/2 in
Kv value [m³/h]	2.42 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.3 bar
Min. Pressure drop [psi]	4.3 psi
MinODP [bar]	0.2 bar
MinODP [psi]	2.9 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	1/2 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	24 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	518b3853-2efc-40fc-8f8b-d06930d032bb
SCIP dossier product name	NRD/NRV/NRVH straightway
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRVH 12s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• ประเภทการเชื่อมต่อ: Solder ODF (12 มม.)
• แรงดันเปิดวาล์ว: 0.2 bar
• พื้นที่หน้าตัดการไหลผ่าน: ออกแบบตามหลักพลศาสตร์ของไหล (Fluid dynamics)
• ลักษณะการติดตั้ง: รองรับทั้งแนวตั้ง แนวนอน และแนวเอียง
• การจัดการความดัน: ป้องกันแรงดันตกคร่อมระบบเกินพิกัด

เอกสารข้อมูล

Danfoss 020B1039 Check valve, NRVH 12s, Max. Working Pressure [bar]: 49 Data Sheet
