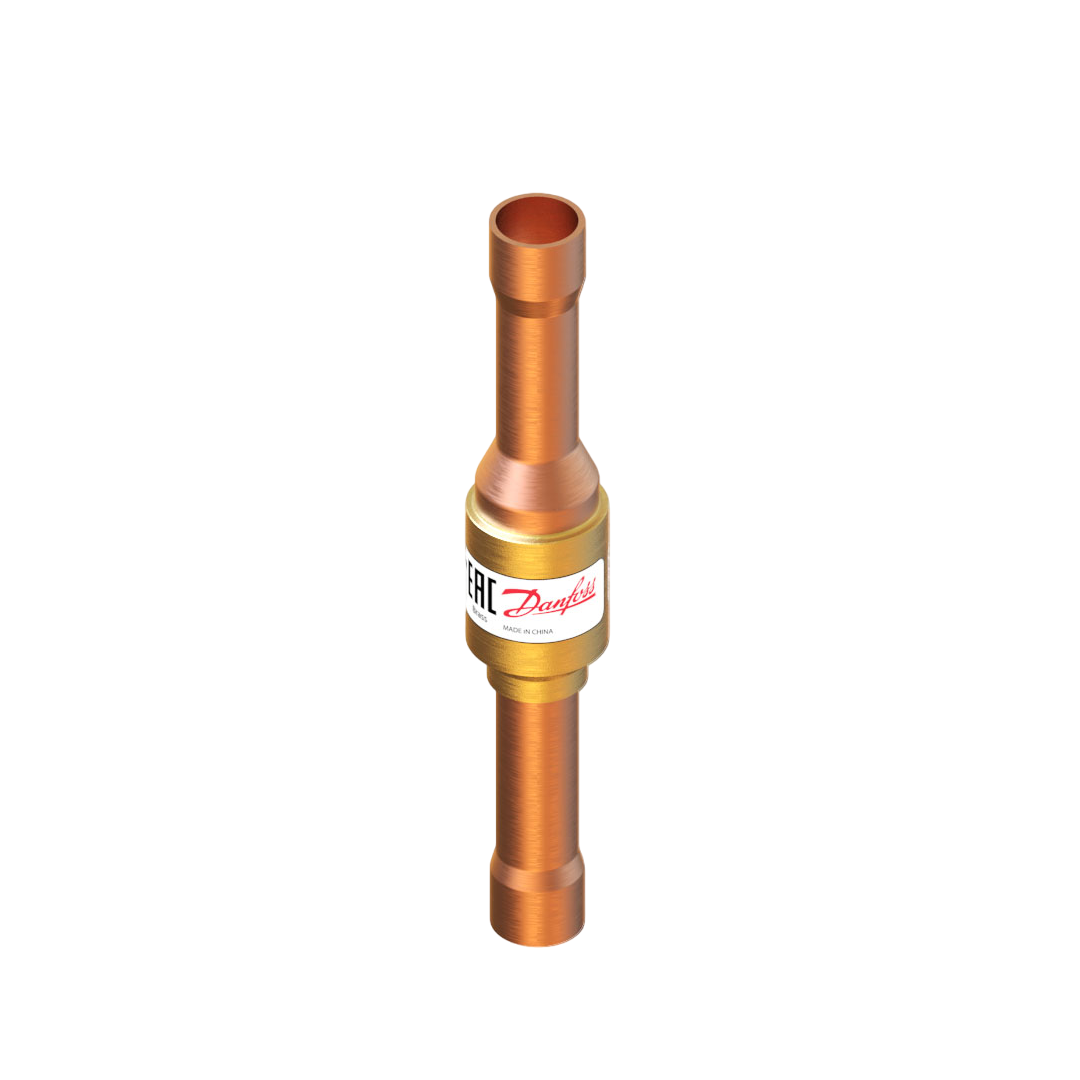

Danfoss 020B1016 Check valve, NRV 12s, Max. Working Pressure [bar]: 49

Danfoss 020B1016 Check valve, NRV 12s, Max. Working Pressure [bar]: 49 อุปกรณ์เช็ควาล์วอเนกประสงค์ Danfoss รหัส 020B1016 โมเดล NRV 12s ทำหน้าที่เป็นตัวกั้นทิศทางที่น่าเชื่อถือในระบบปรับอากาศ ออกแบบมาเพื่อให้สารทำความเย็นไหลผ่านได้อย่างอิสระและหยุดยั้งการย้อนกลับอย่างทันท่วงที ทนรับแรงดันสูงสุด 49 บาร์ โครงสร้างตัวเรือนทนทานต่ออุณหภูมิเย็นจัดและแรงกระแทกจากของไหล ช่วยป้องกันความเสียหายเรื้อรังของเครื่องอัดไอ เป็นนวัตกรรมที่ออกแบบมาเพื่อลดความยุ่งยากในการซ่อมบำรุงและเพิ่มความเสถียรให้กับระบบโดยรวม

คุณสมบัติ

• ควบคุมทิศทางของไหลเพื่อป้องกันการเกิดปฏิกิริยาเทอร์โมไซฟอนที่ไม่พึงประสงค์
• ทนทานเป็นเลิศในย่านแรงดัน 49 บาร์ รองรับเทคโนโลยีสารทำความเย็นแห่งอนาคต
• ทำงานร่วมกับโซลินอยด์วาล์วได้อย่างลงตัว โดยไม่สร้างสัญญาณรบกวนทางความดัน
• กลไกภายในมีระยะห่างพอเหมาะ ป้องกันเศษสิ่งสกปรกอุดตันจนวาล์วค้าง
• สามารถติดตั้งในแนวท่อที่ดิ่งลงได้โดยที่ฟังก์ชันสกัดกั้นน้ำยายังทำงานสมบูรณ์ร้อยเปอร์เซ็นต์

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• รหัสสินค้า: 020B1016
• ประเภทและรุ่น: Check valve, NRV 12s
• รองรับแรงดันใช้งานสูงสุด: 49 bar
• ลักษณะอุปกรณ์: วาล์วกันกลับเพื่อควบคุมการไหลทิศทางเดียว

Gross weight	0.098 Kilogram
Net weight	0.086 Kilogram
Volume	0.148 Liter
EAN	5702428571944
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	2.8 gal/min
Design	Piston
Direction	Straightway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Identical product	020B0137
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [mm]	12 mm
Kv value [m³/h]	2.42 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.05 bar
Min. Pressure drop [psi]	0.7 psi
MinODP [bar]	0.02 bar
MinODP [psi]	0.29 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [mm]	12 mm
Packing format	Multi pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	24 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
SCIP dossier no.	518b3853-2efc-40fc-8f8b-d06930d032bb
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 12s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• ประเภทการเชื่อมต่อ: Solder ODF (12 มม.)
• แรงดันเปิดวาล์ว: 0.05 bar
• อัตราการสูญเสียแรงดันต่ำมาก (Very low pressure drop)
• การประหยัดพลังงาน: ช่วยให้คอมเพรสเซอร์ทำงานน้อยลง
• น้ำหนัก: 0.18 กิโลกรัม

เอกสารข้อมูล

Danfoss 020B1016 Check valve, NRV 12s, Max. Working Pressure [bar]: 49 Data Sheet
