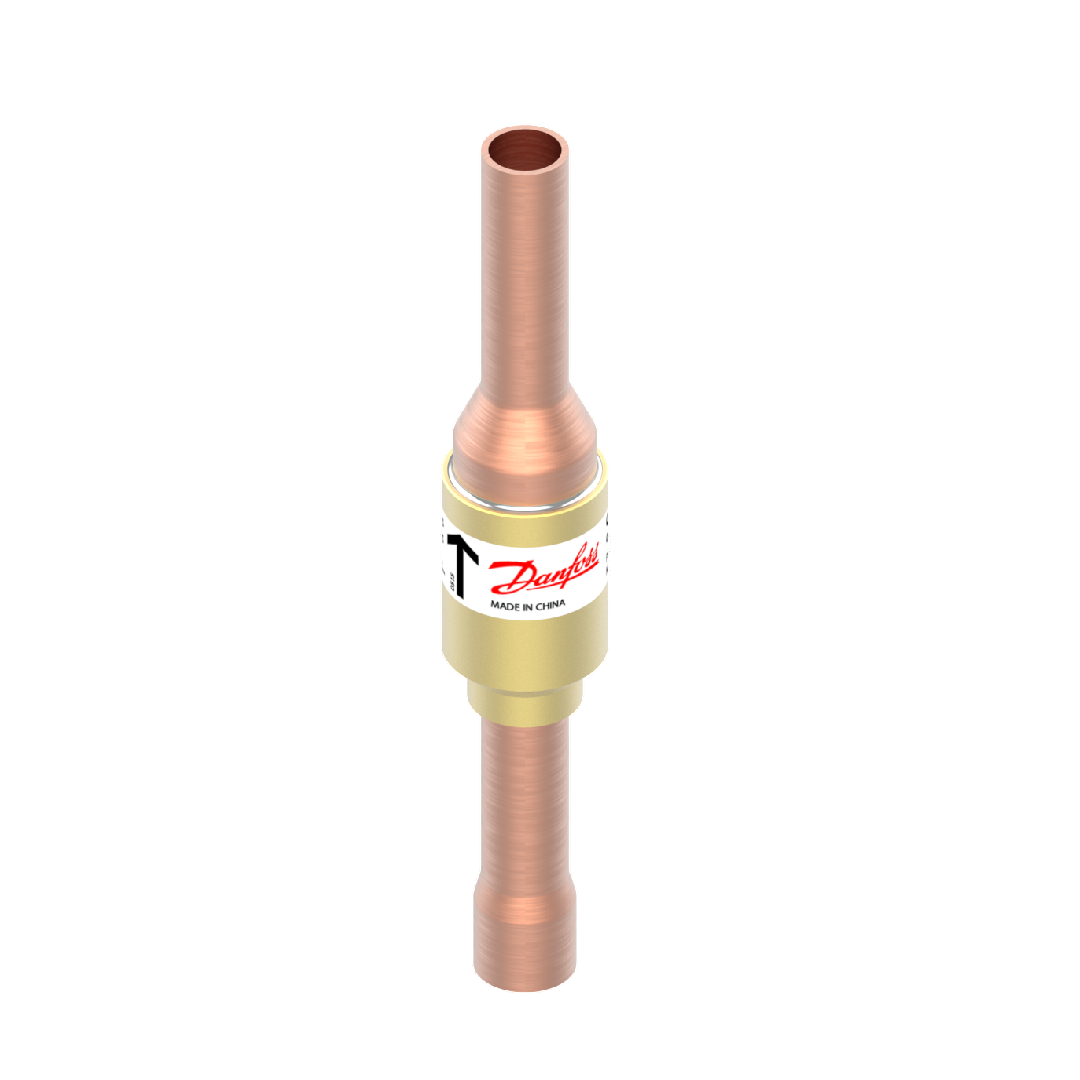

Danfoss 020B0136 Check valve, NRV 10s, Max. Working Pressure [bar]: 49

Danfoss 020B0136 Check valve, NRV 10s, Max. Working Pressure [bar]: 49 เช็ควาล์วคุณภาพระดับอุตสาหกรรม Danfoss รหัส 020B0136 โมเดล NRV 10s เป็นอุปกรณ์ที่เน้นการรักษาระดับการไหลเวียนของสารทำความเย็นให้ไปในทิศทางที่กำหนด ป้องกันปัญหาความดันตกคร่อมหรือการไหลกลับที่สร้างความเสียหาย ทนต่อสภาพแรงดันสูงถึง 49 บาร์ ภายในประกอบด้วยชิ้นส่วนที่ทนต่อการเสียดสี ช่วยให้การทำงานเงียบและแม่นยำ เป็นเกราะป้องกันชั้นยอดที่ช่วยให้ระบบความเย็นเชิงพาณิชย์ทำงานได้เต็มประสิทธิภาพโดยไร้ข้อกังวลเรื่องการซ่อมบำรุง

คุณสมบัติ

• สกัดการเคลื่อนที่กลับทิศของสารหล่อเย็นเพื่อลดการเกิดความหน่วงในระบบ
• สามารถยืนหยัดต่อต้านแรงดันในระบบได้ยาวนานต่อเนื่องภายใต้ขีดจำกัด 49 บาร์
• รูปทรงของวาล์วมีความเพรียว ช่วยประหยัดพื้นที่ในการติดตั้ง
• กลไกภายในไม่จำเป็นต้องได้รับการหล่อลื่นเพิ่มเติมจากภายนอกตลอดอายุการใช้งาน
• ตอบสนองไวต่อทุกช่วงความดัน ไม่ว่าจะเป็นช่วงเดินเครื่องเบาหรือเดินเครื่องเต็มกำลัง

ข้อมูลจำเพาะ

• แบรนด์สินค้า: Danfoss
• รหัสสินค้า: 020B0136
• ประเภทและรุ่น: Check valve, NRV 10s
• รองรับแรงดันใช้งานสูงสุด: 49 bar
• ลักษณะอุปกรณ์: วาล์วกันกลับเพื่อควบคุมการไหลทิศทางเดียว

Gross weight	0.061 Kilogram
Net weight	0.052 Kilogram
Volume	0.173 Liter
EAN	5702428571678
Approval	C UL US LISTED EAC
Body material	Brass
China RoHS compliance	Yes exceed limitations
Connection material	Copper
Contain batteries	No
Cv value [gal/min]	1.8 gal/min
Design	Piston
Direction	Straightway
EU RoHS compliance	Yes with exemptions
EU RoHS exemption clause	6(c)
Flow direction	Single-flow
Flow direction indicator	On product label
Fluid Group	1 2
Identical product	020B1015
Ignition source assessment	Yes
Inlet connection type	Solder, ODF
Inlet size [mm]	10 mm
Kv value [m³/h]	1.56 m³/h
Lubricants compatibility	Oilfree applications
Max. Working Pressure [bar]	49 bar
Max. Working Pressure [psig]	710 psig
Min. Pressure drop [bar]	0.07 bar
Min. Pressure drop [psi]	1 psi
MinODP [bar]	0.04 bar
MinODP [psi]	0.58 psi
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [mm]	10 mm
Packing format	Industrial pack
PED category	Art. 4, par. 3
Product group	Check valves
Product Name Description	Check valve
Quantity per packing format	88 pc
Rated cap cond, Hot gas [IMP]	tcond=86 °F tdisc=176 °F tevap=14 °F thotgas=140 °F tsub=9 °F
Rated cap cond, Hot gas [SI]	tcond=30 °C tdisc=80 °C tevap=-10 °C thotgas=60 °C tsub=5K
Rated cap cond, Liq. cap [IMP]	tcond=86 °F tevap=14 °F tsub=9 °F
Rated cap cond, Liq. cap [SI]	tcond=30 °C tevap=-10 °C tsub=5K
Refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22/R407C R290 R32 R404A/R507A R407A R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R513A R515B R516A R600 R600a
Temperature range [°C] [max]	155 °C
Temperature range [°C] [min]	-50 °C
Temperature range [°F] [max]	311 °F
Temperature range [°F] [min]	-58 °F
Type	NRV 10s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R1233zd(E) R1234yf R1234ze(E) R1270 R134a R170 R22 R290 R32 R404A R407A R407C R407F R407H R410A R448A R449A R449B R450A R452A R452B R454A R454B R454C R455A R507A R513A R515B R516A R600 R600a
UL evaluated	Yes

ข้อมูลทางเทคนิค

• ประเภทการเชื่อมต่อ: Solder ODF (10 มม.)
• แรงดันเปิดวาล์ว: 0.05 bar
• การออกแบบห้องวาล์ว: ช่วยลดความปั่นป่วนของสารทำความเย็น
• คุณสมบัติทนทานต่อการกัดกร่อนจากความชื้นในระบบ
• ความสะดวกในการซ่อมบำรุงและเปลี่ยนทดแทน

เอกสารข้อมูล

Danfoss 020B0136 Check valve, NRV 10s, Max. Working Pressure [bar]: 49 Data Sheet
